產品簡介
奇瑞重工谷王玉米收穫機,隸屬於奇瑞重工旗下的“谷王”品牌,主要用於玉米等農作物的收割、脫粒作業,並可完成運輸、摘穗、剝皮、莖稈還田等相關工作。奇瑞重工特別啟用名優國Ⅱ增壓發動機,節能環保、動力強勁、增扭儲備大;低傾角割台,通過性強,收穫倒伏玉米能力好;智慧型化收割、摘穗、剝皮設計,可根據玉米的不同結穗高度進行收割、摘穗,剝皮效果乾淨、快速;多檔位無級變速,視野清晰,駕駛舒適。奇瑞重工谷王玉米收穫機包含4YZ-5HQ 自走式玉米聯合收穫機、4YZ-4A 自走式玉米聯合收穫機、4YZ-5HQ 自走式玉米聯合收穫機等多種型號,充分滿足個人、集體、農場、工廠等不同需求。
谷王品牌
“谷王”品牌是奇瑞重工的一個全新收穫機械產品平台,包括小麥收穫機、玉米收穫機、水稻收穫機、油菜收穫機等多個系列。谷王品牌的研發耗時整整一年,訪問全球三千多名用戶,符合消費者需求的農機設備。奇瑞重工的研發團隊整合了全球農業裝備行業的優秀人才,生產線獨家配備了高溫清洗線、透析設備、氣密試驗、整機專項模擬試驗室、動平衡機等設備,塗裝工藝則採用汽車工藝標準的高端自動化塗裝系統。
所屬公司
奇瑞重工股份有限公司,簡稱“奇瑞重工”,是一家涉足工程機械、農業裝備等產業領域的大型現代化裝備製造企業,總部設在中國蕪湖。奇瑞重工的總體戰略是到2015年,成為國內知名的裝備製造商;到2020年,成為國際知名的裝備製造商,具備成為國際主流裝備製造公司的持續發展能力;未來,成為機械裝備品牌。
系列型號

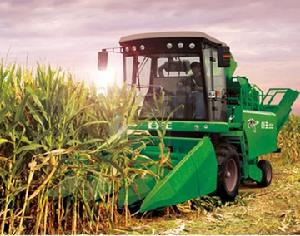

?4YZ-5HQ 自走式玉米聯合收穫機奇瑞重工4YZ-5HQ 自走式玉米聯合收穫機,匹配名優國Ⅱ增壓發動機,1000系列橋,4+1檔位,配置增扭無級變速,節能環保,動力強勁,雙作用油缸,工作效率高。
奇瑞重工4YZ-5HQ 自走式玉米聯合收穫機運用低傾角割台,一級升運,有效的收穫倒伏玉米;先進的摘穗機構,採用對刀式摘穗,拉莖的速度快,配合半鐵半膠剝皮輥+高低排列式剝皮機,剝皮的乾淨迅速。新型豪華駕駛室內飾,可調式座椅,讓駕駛環境舒適。
型號 | 4YZ-5HQ |
摘穗形式 | 對刀式 |
動力 ps | 160 |
設計行距mm | 550 |
適應行距mm | 520-580 |
糧箱容積 m? | 3.7 |
工作生產率hm/h | 0.5-1.2 |
結構質量 kg | 9300 |
最大外形尺寸 mm | 9300×3500×3600 |

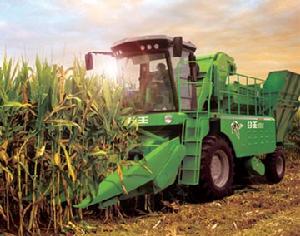

?44YZ-4A 自走式玉米聯合收穫機
奇瑞重工4YZ-4A 自走式玉米聯合收穫機,匹配名優國Ⅱ增壓發動機,1000系列橋,4+1檔位,配置增扭無級變速,速度匹配合理,並帶有預剎車機構,節能環保,動力強勁,雙作用油缸,工作效率高。
奇瑞重工4YZ-5HQ 自走式玉米聯合收穫機運用低傾角割台,二級升運,有效收穫倒伏玉米;先進的摘穗機構,採用對刀式摘穗,拉莖速度快,配合半鐵半膠剝皮輥+高低排列式剝皮機,剝皮乾淨迅速。新型豪華駕駛室內飾,可調式座椅,讓駕駛環境舒適
型號 | 4YZ-4A | 4YZ-5 |
摘穗形式 | 對刀式 | 對刀式 |
動力 ps | 160 | 160 |
設計行距 mm | 650 | 550/600 |
適應行距 mm | 600-700 | 520-630 |
糧箱容積m? | 4.3 | 4.3 |
工作生產率hm/h | 0.5-1.2 | 0.5-1.2 |
結構質量 kg | 9200 | 9400 |
最大外形尺寸 mm | 9350×3050×3800 | 9350×3050×3800 |

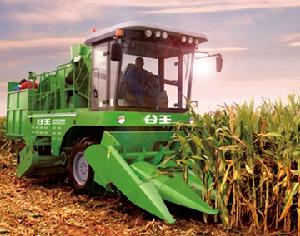

?4YZB-3 自走式玉米聯合收穫機
奇瑞重工4YZB-3 自走式玉米聯合收穫機,車內裝飾豪華,視野清晰開闊,倒車影像液晶顯示、GPS導航定位系統等多種選裝裝置,提高駕駛便利與舒適。
強勁四缸直噴增壓發動機,雙向動力輸出方式,工作裝置傳動系統與行走傳動系統獨立操縱,不僅大大提高了動力,節省油耗,性價比高。發動機採用新型防護技術,有效預防起火;3前進檔+1倒擋,與無級變速裝置,減少換檔次數,收穫效率高。
奇瑞重工4YZB-3 自走式玉米聯合收穫機,採用獨特的割台分禾器,抗倒伏能力強,3片甩刀式切碎裝置,切碎寬度與割幅吻合,尤其適合中小地塊玉米收穫。四片對刀拉莖輥、摘穗板組合式裝置,拉莖效率高、斷莖桿少;膠輥+鑄鐵輥槽型排列剝皮裝置,果穗剝皮效果好;獨創的排草口,排草效果好,振動排除苞葉裝置,結構合理,排出雜余位於切碎器正前方,便於切碎還田,新型籽粒回收裝置,卸糧方便。可根據玉米種植農藝特點,可以實現3行、4行割台互換,整機適應性強。
型號 | 4YZB-3 | 4YZ-4C |
額定功率kW | 103/92(選配) | 103 |
收穫行數 | 3 | 4 |
設計行距 mm | 600 | 510 |
適用行距範圍mm | 550~650 | 460~560 |
工作幅寬 mm | 1920 | 2250 |
生產率 hm?/h | 0.33~0.53 | 0.33~0.67 |
糧倉容積m? | 2.5 | 2.5 |
總損失率 | ≤4% | ≤4% |
籽粒破碎率 | ≤ 1% | ≤ 1% |
果穗含雜率 | ≤ 1.5% | ≤ 1.5% |
割茬高度 mm | ≤ 100 | ≤ 100 |
工作狀態外形尺寸(長×寬×高)mm | 7900×2580×3525 | 7900×2700×3525 |
整機使用質量kg | 6050 | 6100 |
最小離地間隙mm | 315 | 315 |
單位面積燃油消耗量 kg/hm? | ≤36 | ≤35 |
操作方法
為保證人身安全及機器正常運轉,在操作奇瑞重工谷王收穫機時應注意以下幾點:1、收割前準本:檢查奇瑞重工谷王收穫機各個部件是否完好。
2、將奇瑞重工谷王收穫機駛入田地,然後將分草桿拉到作業位置,放下接糧台,將糧食排除閘板拉到“開”位置,接糧袋掛鈎上掛好糧袋,將奇瑞重工谷王收穫機開到田埂垂直位置。
3、調試機器:送塵調節手柄扳到“標準”位置、副變速手柄根據作物的條件,選擇扳到”高速”或“低速”的位置、排草手柄放到“切草”或“排草”位置。
4、降下割台,使分禾器的前端下降到離田地表面5-250px的地方。
5、將脫離離合器和割取離合器手柄扳到結合的位置。
6、將主變速手柄慢慢向前推,使機器開始收割。
7、當作物開始進入脫粒口後,操作脫粒深度手動調節開關,使穗頭處於脫離深度指示標誌的位置。
8、作物全部收割完後,將割取離合器手柄扳到分離的位置。
9、等到出糧口不再出糧後,將脫粒機離合器手柄扳到分離位置。
10、檢查奇瑞重工谷王收穫機各部件開關是否關好。
11、減小油門,發動機熄火。
12、將奇瑞重工谷王收穫機駛回置放點並進行一定的檢查與維護。
