產品介紹

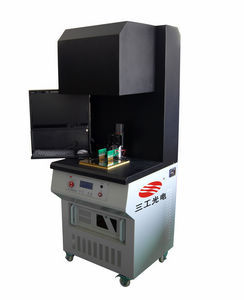

太陽能電池單體分選機概述太陽能電池分選機專門用於太陽能單晶矽和多晶矽電池片的分選篩選。通過模擬太陽光譜光源，對電池片的相關電參數進行測量，根據測量結果將電池片進行分類。獨有的校正裝置，輸入補償參數，進行自動/手動溫度補償和光強度補償，具備自動測溫與溫度修正功能。主要用於單晶矽和多晶矽太陽能電池的電性能參數的分選和結果記錄。
組成部件
太陽模擬器：模擬正午太陽光，照射待測電池片，通過測試電路獲取待測電池片的性能指標。
電子負載：連線待測電池片、標準電池和溫度探頭。獲取待測電池片的電壓、電流；通過標準電池獲取光強
信號；通過溫度探頭獲取測試環境溫度，並將這四組數據提供給採集卡做分析、處理。
控制電路：提供人機界面，和控制接口，提供操作界面和參數設定。
技術指標
1.開路電壓(Voc):在光照下，電池片沒有接負載時的電壓
2.短路電流(Isc):在光照下，電池片短路時的輸出電流
3.最大功率(Pmax):在光照下，電池片所能輸出的最大功率
4.最大功率下的電壓(vopt)/電流(Iopt)
5.填充因子:Pmax/Voc*Isc，體現電池的輸出功率隨負載的變動特性
6.效率:在光照下，電池片的工作效率
7.等效串聯電阻：太陽能電池片內部的等效串聯電阻，會影響其正向伏安特性和短路電流，另外串聯電阻的增8.大會使太陽能電池的填充因子和光電轉換效率降低
設備組成
控制電路：實現氙燈閃燈控制，電容充電/放電控制。
電容充電電路：實現對超級電容的充電和過壓保護，在程式控制下穩定電容電壓。
氙燈高壓電路：產生近9千伏的高壓，點亮氙燈。
功能說明
超級電容充電，將220V交流電做倍壓處理後，通過充電控制電路輸出到電容，控制板按照設定的電壓值給電容充電，並實時檢測電容電壓，保證電容電壓的穩定。保護電路包括軟體保護和硬體保護，兩者同時作用，保證電容工作在允許的電壓範圍內。GBT控制，在氙燈的工作迴路中接有IGBT，用於控制氙燈工作。IGBT平時處於導通狀態，即氙燈兩端一直存在電壓，一旦有高壓產生則氙燈點亮，而控制電路根據太陽能電池實際測試情況控制關閉IGBT，使氙燈熄滅。氙燈高壓產生電路，利用電感的自感電動勢產生近9千伏的高壓。極電流也相應增加，由於電路時串聯關係，此時C極的電流可以看作是待測電池片的輸出電流，當C極電流等於待測電池片的短路電流時，通過監測待測電池片電壓可知此時待測電池片電壓輸出為零，整個測試過程完畢。結合待測電池片電壓輸出曲線和電流檢測電阻上獲取的曲線，就可以繪製出該待測電池片的I-V特性曲線。電路特點：採用專用高精度電流檢測運算放大器，可從噪聲中有效檢出有用信號。採用數字電位器，通過程式控制調整放大器的增益，可針對不同電池片設定增益參數，在不改變硬體的情況下，通過改變軟體的工作模式，適應多種電池片測試套用。
技術參數
型號規格SCT-ASCT-B
光譜範圍符合IEC60904-9要求（A級）
輻照強度100mW/cm（調節範圍70~120mW/cm）
輻照不均勻度≤±2%≤±3%
輻照不穩定度≤±2%≤±3%
測試結果一致性≤±0.5%≤±1%
電性能測試誤差≤±1%≤±2%
單次閃光時間10ms
有效測試面積200mm×200mm
有效測試範圍0．1W~5W
測量電壓1V（1mV）
測量電流10A（解析度1mA）
測試參數Isc、Voc、Pmax、Vm、Im、FF、EFF、Temp
數據採集含8000個數據採集點
構成部件
1、測試主機（含電子負載）
2、光源
3、計算機
4、14位同步高速A/D板卡
5、專用測量軟體
6、印表機（A4噴墨彩色印表機）
7、標準電池（用於調整光強和校正光強均勻度）
