太陽能儀表
什麼是太陽能儀表
太陽能熱水器儀表是用數字方式顯示水溫、水位；全自動水位控制，水位低於規定值報警並自動上水，上水到規定水位時自動停止上水（水位的上限可由用戶自行設定。設定參數具有斷電保護，重新上電不需要用戶再設定）；水位界於高低水位之間時，可以通過觸摸鍵手動上水、停水；當水壓不足時，自動控制增壓泵投入工作，避免因水壓不足導致上水失敗；全自動的溫度控制，禁止高溫空曬後進水，可以防止真空管因突然注入冷水而爆裂。有稱太陽能控制儀表，或者微電腦控制儀表和控制器等。
太陽儀表由主機、探頭和電磁閥三部組成。
1、主機：又可分為半自動控制器、全自動控制器和全智慧型控制器。
半自動控制器有直流電和交流電兩種，結構簡單，價格便宜，主要功能：水位設定、水溫水位顯示、缺水水滿報警。全自動控制儀由電磁閥、感測器和主機組成，主要功能包括半自動控制器功能以外，還有自動上水、手動上水、缺水上水、定時上水、低水壓上水和管道保溫的功能，一般儀表還有防跑水功能。全智慧型控制器由主機、感測器和電磁閥組成，不但包括以上功能，還有智慧型加熱、定時加熱、智慧型供水、定時供水、漏電保護、時間顯示、停電記憶等功能，有的儀表還有恆水溫、恆水位的功能。質量次的主機用的銅模厚度在30微米以下，無壓敏電阻，容易被雷擊，即電器裡面線徑平方數不夠，容易漏電造成嚴重後果。次的變壓器儀表升溫過高，容易燃燒及爆炸。次的晶片會導致程式混亂，抗干擾差，容易出現當機。隨著儀表的發展，目前市場上又出現更加科學的全智慧型控制器，可選擇三種模式：智慧型模式、定時模式、手動模式，操作更方便，用戶的選擇性更強。（建議：打雷時，拔掉電源插頭。）
2、探頭：根據材質可分為不鏽鋼探頭和矽膠探頭。
不鏽鋼探頭由不鏽鋼外套熱縮管和熱敏電阻組成。一個探頭質量的好壞主要看它用的熱縮管的質量。太陽能熱水器在每年的5～10月份，水溫都在80℃～100℃，熱縮管有管和膠組成，膠本身有揮發性，在高溫下膠的揮發和管的質量是不鏽鋼探頭壽命的根本，一旦膠或管出現漏水，熱敏電阻損壞，探頭報廢，儀表出現失靈。最好的熱敏電阻用精確度為百分之一的，自身材質決定壽命。矽膠感測器又分為軟矽膠和硬矽膠感測器兩種。矽膠感測器的外部是由矽膠和活性炭組成。矽膠感測器質量的好壞決定於矽膠和活性炭的粘和性。粘和性不好的感測器容易開裂，造成探頭傳輸信號不準或失靈。一般不鏽鋼探頭為四芯線，矽膠探頭分為四芯線和兩芯線。二芯線接線簡單；四芯線傳輸信號穩定。目前市場上以四芯線為主。
3、電磁閥：一般由儀表廠家代選，有止回帶過濾網，裡面線圈達標為好。
市場上電磁閥品牌有：湘君、東達、沐源等。正規儀表廠家會在電磁閥上打上自己標誌，如：西子-TMC、華韻-HLC等。電磁閥一般又分為有壓閥和無壓閥。有壓閥通電後需要一定的水壓打開，一般使用在裝有自來水的地；無壓閥（有稱低壓閥）需要的水壓非常低，主要使用在水塔供水的地方（水塔高於太陽能水箱，水塔的水經過無壓閥流到水箱裡面）。
感測器安裝常識
1、將感測器由溢流管插入，輕拉引線，使之貼緊進口處，再向內伸進1公分左右，然後將固定件套在溢流管上。
2、將感測器專用線引入室內，並且固定，不等用力過猛，以免擦傷或拉斷。
3、安裝過程中禁止插座淋濕。感測器不能與電加熱管相碰或距離過近。
4、若選配下置式感測器，從水箱底部向上安裝，擰緊固定螺帽，檢查有無滲水情況。
5、若現配上置式感測器，從水箱頂部向下安裝，並用扎帶將導線固定。
電磁閥安裝常識
1、應在安裝前將管道內的雜質沖洗清理乾淨，電磁閥應安裝在冷熱水管道相通的管道上。
2、電磁閥進水端與出水端不得裝錯,有濾網的一端為進水端,底部箭頭所示為水流方向。連線進水端的管子應採用軟管或易拆卸的管子，以方便清除濾網上的阻塞物。定期清洗電磁閥濾網。
3、兩芯對接線與電磁閥相連，引線可加長，應選用線徑較大的銅芯電纜線。
4、有壓電磁閥自身帶有止回裝置，可不安裝機械式單向止回閥。無壓電磁閥有的沒有止回裝置， 需安裝機械式單向止回閥。
5、安裝時應注意避免使用管鉗、扳手等工具打擊或直接作用於電磁閥線圈或塑膠主閥體部位。為防止滲漏等意外事故發生，電磁閥應安裝在不發生滲漏到室內或噴射至可能造成事故的地方。
太陽能儀表一般故障解決常識
顯示漏電（LD）
原因分析 線路或電加熱有漏電現象
解決方法 檢查電加熱線路或更換電加熱
溫度顯示“---”，水位顯示20%，100%亮（50% 、80%不亮）
原因分析 感測器四芯外掛程式方向有誤或接觸不良/信號線斷裂/感測器損壞
解決方法 檢查接線順序是否正確對應，接外掛程式是否良好無誤/找出信號線斷裂處重新連線/更換感測器
上水緩慢或不上水
原因分析 供水水壓低/電磁閥方向錯誤或濾網有髒堵/電源線接觸不良或斷裂/電磁閥損壞
解決方法 加壓上水或採用無壓閥/檢查並清洗電磁閥濾網/檢查電源線/更換電磁閥
不能自動上水
原因分析 水位未降至20%以下/溫度超過95度，防空曬功能啟動/主機故障
解決方法 必須等水用完後半小時方可自動上水（即20%水點陣圖案閃爍）/待溫度降至95度以下/更換主機
上水到50%即停
原因分配 水位設定低
解決方法 將水位設定到100%，長按設定3秒種恢復出廠設定
不能自動停水（水已外溢，水點陣圖案100%亮）
原因分析 混水閥沒有關閉或者損壞/電磁閥損壞
解決方法 關閉或更換混水閥/更換電磁閥
不能自動停水（水已外溢，水點陣圖案100%沒有亮）
原因分析 水質過於純淨，使信號的導通率過低（出廠設定為低靈敏，適用一般水質）
解決方法 水位檢測設定為高靈敏度
電加熱不能啟動
原因分析 水位過低，防乾燒功能啟動/水溫高於預置值/定時加熱的時間沒有到或定時參數被修改
解決方法 上水到50%以上/提高預置溫度重新設定定時加熱
加熱圖案點亮，但溫度不上升
原因分析 接線不正確或加熱管損壞
解決方法 檢查電加熱接線或更換加熱管
上水時不能同步啟動增壓泵
原因分析 未設定自動上水增壓功能
解決方法 設定自動上水增壓功能
溫馨提示：一用水就顯示80%，屬正常現象。顯示100%即為水滿，當低於100%時，99%--80%區間水位都顯示為80%。

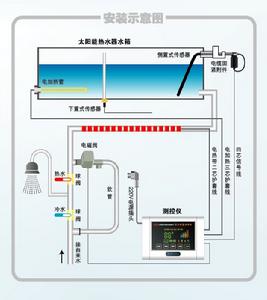

太陽能儀表安裝參考示意圖：
太陽能儀表安裝示意圖（以華韻儀表為例）新突破
需求拉動行業增長是首要原因巨大的市場需求成為中國太陽能儀表行業快速成長的動力。政府節能減排的倡導，新農村建設的大力開展，終端消費群體環保意識的增強，由此產生出的13億巨大的消費市場令人怦然心動。目前，我國儀表配比率各太陽能熱水器廠家參差不齊，整體配比率只有1/3弱，市場潛力相當巨大。伴隨中國經濟的快速成長，中國的太陽能儀表行業的市場空間還將進一步擴大。
多層次的下游需求也是助推儀表行業成長重要因素
1958年，我國開始研發太陽能集熱器，上世紀90年代實現市場化，時至今日我國已經成為世界太陽能熱水器製造中心。太陽能熱水器行業的飛速發展，使得其對儀表的多層次需求日益凸顯，在某種程度上直接關係到太陽能熱水器的進一步普及和推廣。客觀地講，太陽能儀表在實現太陽能熱水器自動化控制方面承擔著重大歷史使命，下游市場需求的巨大渴望直接推動了儀表行業近些年以超常規的發展速度向前奔跑。
