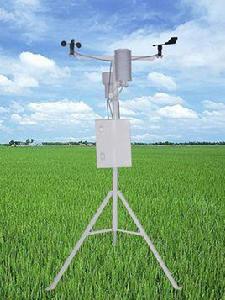

天氣現象綜合觀測儀

天氣現象綜合觀測儀

天氣現象綜合觀測儀,是用來觀測天氣的一種氣象觀測系統,是一種智慧型型多變數感測器,由散射能見度儀、降水檢測系統感測器以及溫度、濕度、風向、風速等感測器組成,可以觀測溫濕度、風向風速、能見度等。

簡介

天氣現象綜合觀測儀是一種智慧型型多變數感測器,它由一個散射能見度儀,一個降水檢測系統感測器以及溫度、濕度、風向、風速等感測器組成。通過對這些數據變數的邏輯分析來判定天氣現象,主要類型有SWS-100等。

原理及構造

天氣現象綜合觀測儀由一個散射能見度儀,一個降水檢測系統感測器以及溫度、濕度、風向、風速等感測器組成。可以測量氣象光學視程的連續變化即能見度,而且根據散射信號閃爍的速度變化來探測降水顆粒,並從光學角度估計降水強度和降水量。 降水檢測系統,主要由光學雨量計等組成,其工作原理是測量雨滴經過一束光線時由於雨滴的衍射效應引起的光的閃爍,閃爍光被接收後進行譜分折,其譜分布與單位時間通過光路的雨強有關,以及與雨滴的半徑大小和雨滴降落速度也有關係,從而判斷降水種類、降水強度與有無降水等。

根據能見度與相對濕度可判定霧、輕霧還是霾的現象。再參照風及其它資料可判定沙塵暴與揚沙等。從風的測量值的離散序列可確定颮。若風速測量的輸出值與風向感測器、溫度、濕度感測器結合在一起,就有可能識別出颮線。

主要特點

可同時測量當前天氣現象,降水和能見度;

低成本高性能;

無需校準;

先進的閃爍技術;

智慧型處理1億小時的OSI數據;

適應各種惡劣環境;

安裝快捷、方便;

可實現長期的無人職守運行;

定時自我診斷檢測;

安全的過壓保護;

鏡頭灰塵不影響測量;

超過50 NWS / WMO代碼。

技術性能參數

測量技術:光學前向散射,可選聲學技術;

數據測量時間:1分;

當前天氣代碼:大於50NWS和WMO代碼;

當前天氣類型:雨、雪、毛毛雨、混合雨雪、冰雹、冰粒;

雪/雨累積:0.001-999.999mm;

雪/雨測量解析度:0.001mm;

降雨範圍:0.1-3000mm/hr;

降雨精度:5%累積;

雪範圍:0.01-300mm/hr;

雪精度:10%累積;

冰雹/冰粒精度:90%時間的正確ID;

能見度範圍:0.001-10+ km;

能見度精度:10% ,5 km; 15%,10+ km;

能見度時間常數:3分鐘;

能見度對比度閾:5%;

環境光動態測量範圍:0 到9,990 candles / m

供電:10-18 VDC, 3 A;HIP-100需要110/220 VAC,100 VA;

輸出信號:RS-232;

環境特性: 溫度範圍:-40~50° C;濕度範圍:0-100%;降水/降塵:NEMA 4類型保護。

套用

道路、港口、航道、機場和海上套用,可選配風向風速、溫濕度、氣壓等感測器。
