多路轉換器

多路轉換器

多路轉換器就是多口電子量具接口,可用來將多個量具設備匯總到計算機上的一個串列通訊接口。

介紹

多路轉換器就是多口電子量具接口,可用來將多個量具設備匯總到計算機上的一個串列通訊接口。多路轉換器可通過電子連線埠將量具設備直接連到相關軟體,進行數據輸入。

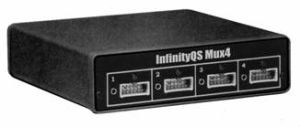

多路轉換器

有些多路轉換器可以連線眾多品牌數字量具,量具可以是電子秤、天平、計數器、三坐標儀等設備。這些數字/串口設備可以混合使用,也可以配套使用。

使用方法

有些多路轉換器的使用非常簡單,連線完成即可開始使用,無需任何檔位設定,也不需安裝任何軟體。只要接通電源,連線完成即可使用。

產品特性

基本特性

有些多路轉換器可連線多達5個數字/串口工具(如:卡尺、千分尺、電子秤等)
所有量具相連時,連線埠獨立觸發數據
動態操作模式包含:MIN、MAX、TIR
輸出包含量具ID的標準RS232數據供SPC工具分析

通用量具輸入

連線數字量具
連線串口設備,如:重量秤、天平、計數器、三坐標儀及其它輸出設備
每個連線埠可獨立設定

連線埠

使用標準串口連線連線第五個(Mux4)或第三個(Mux2)輸入
將Mux2/4用作底板,連線多達99個數字/串口量具輸入

數據傳送

量具的讀取可通過量具傳送按鈕、遠程腳踏開關或主機命令來控制
量具讀數可根據需要分次讀取或一次性讀取

計算機連線埠設定

波特率:9600,奇偶校驗:無,數據位:8和停止位:1比如:9600,n,8,1

輸出格

26ASCII字元,分號分隔輸出
NNNN,####.#####,MMMMM,PP
NNNN–數字讀取,4字元
####.#####–數值讀取,10字元
MMMMM–輸出模式,5字元
PP–集線器接口號碼,2字元
-記錄終止符(回車+換行),2個字元

規格

5½長x5½寬x1½高
電源輸入要求
7到9伏直流電
300毫安
正極(+)居中
