多探頭相關儀

多探頭相關儀

多探頭相關儀是集預定位和精確定位於一體,在不知道知道管材、管徑的情況下,只需一次測試就可完成區域泄漏普查和漏點精確定位設備。

多探頭相關儀原理

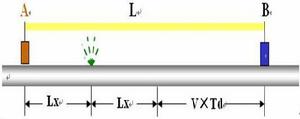

多探頭相關儀工作原理為:當供水管道存在漏水時,在漏口處會產生漏水聲波,並沿管道向遠方傳播,當把探頭吸到或放在管道或管道連線件的不同位置時,探頭自動記錄漏水聲波信號, 然後下載到計算機, 相關軟體可計算出由漏口產生的漏水聲波傳播到不同探頭的時間差Td,只要給定兩個探頭之間管道的實際長度L和聲波在該管道的傳播速度 (簡稱聲速) V,漏水點的位置Lx就可按下式計算出來。(見圖1)

多探頭相關儀原理 多探頭相關儀原理

Lx=(L-V×Td)/2

式中V取決於管材、管徑和管道中的介質,單位為m/s,並全部存入相關程式或計算機中。

Soundsens“i”多探頭相關儀功能

1、管網圖建立及漏點顯示

當把探頭記錄的漏水聲波數據下載到多探頭相關儀軟體中,點擊管網圖圖示可顯示模擬管網圖,然後點擊相關分析圖示,軟體自動尋找漏水點,並在模擬管網圖上做漏水標記。此外也可把實際管網圖掃入計算機,並在實際管網圖上做漏點漏水標記。

2、精確定位漏水點位置

當對做漏點標記的某段管道輸入準確的參數(如管材、管徑及管道長度),對該段再次相關分析,就可精確定位漏水點位置,而且不需要再去現場測試。

3、原始數據的聲波重放及顯示

可以對每個探頭進行原始漏水聲波的播放,同時也可顯示原始漏水聲波的大小和分布,這對漏點定位提供進一步的數據,可避免由其他聲源引起的誤判斷。

4、對不明管線可進行聲速測量

當被測管道的管材或管徑不清時,可以用兩個探頭測管道聲速,然後用該聲速測另外兩個探頭之間的漏點,這種測試僅需要一次且漏水點定位精度高。

Soundsens“i”多探頭相關儀技術特點

多探頭相關儀 多探頭相關儀

1. 集預定位和精定位於一體,只需一次測試就可完成區域泄漏普查和漏點精確定位;

2. 漢化界面,操作簡便;

3. 人性化設計,短時室外操作,預定位與精定位均可室內進行,避免了在炎熱的夏天和

冷酷的寒冬長時間的室外工作;

4. 檢漏面積可靈活確定,從一段管道到大面積管網檢漏均適用;

5. 由於有強大的軟體支持,可反覆驗證檢測結果;

6. 測試時,由於能收集到大量相關測漏的數據,因此,管線不清時,也不影響現場測試;

7. 一次編程可用不同的時間段進行多次測試,結果可以互相校對驗證,有利於區分短時用水和漏水;

8. 由於具有測管道聲速功能,從而不需要知道管材、管徑,也可精確定位;

9. 測試時間不受限制(從10秒~3小時可選),可在白天或夜間測試,避免了其他產品只能在夜間測試的局限性;

10.一次可確定多個漏點,相關記錄儀可以從2個配置到客戶需求指定的數目,最多可配置192個;

11.可自動生成模擬管網圖,且套用GIS、GPS系統,形象、高效的進行區域泄漏普查;

12.可自動發現漏點,並標記在管網圖上;

13.可對PVC管和水泥管進行檢漏;

14.相關記錄儀具有防水功能

15.不用無線發射信號,可排除無線電干擾及盲區。

多探頭相關儀可顯示每個探頭記錄漏水聲波的頻譜,當任意兩個探頭進行相關分析時,分析軟體根據兩個探頭的頻率信號自動選擇濾波範圍,這樣不會因為濾波範圍的選擇造成漏點定位的偏差,比普通相關儀按經驗濾波更準確。

多探頭相關儀配置

一般標準配置有四探頭主機,八探頭主機,探頭配置可從2-192個。
