簡介

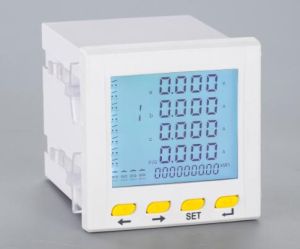

多功能電力儀表多功能電力儀表概述:多功能電力儀表能夠高精度測量三相電網系統中所有常用的電量參數：
控制系統、能源管理系統、變電站自動化、配電網自動化、樓宇自動化、工業自動化、小區電力監控、智慧型建築、開關櫃等。
三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能，並帶有通訊接口和電能脈衝輸出功能。採用MODBUS-RTU通訊協定，實現LED現場顯示和遠程RS-485數字通訊。具有安裝方便、接線簡單、維護便利、工程量小、現場可程式設定輸入參數等特點，並且能夠完成與業界不同PLC，工控計算機的組網通信。
通用技術參數
| 精度等級 | 0.5級，頻率0.2及 | ||
| 顯示方式 | 四位，另加符號位 | ||
| 輸入 | 標稱輸入 | 電流 | 交流：電流1A/5A； |
| 電壓 | 電壓100V/220V/400V | ||
| 過負荷 | 持續：1.2倍 瞬時：電壓 2倍(1秒)，電流10倍(5秒) | ||
| 頻率 | 50Hz±10% | ||
| 電源 | 輔助電源 | 開關電源：AC、DC80~270V, 線性電源：AC220V±5% | |
| 功耗 | <5VA | ||
| 絕緣強度 | AC2kV,1分鐘（實驗電壓為交流有效值） | ||
| 絕緣電阻 | ≥100MΩ | ||
| 平均無故障工作時間 | ≥60000小時 | ||
| 工作條件 | 環境溫度： -10~55℃，相對濕度≤95%，無腐蝕氣體場所，海拔高度≤2500m | ||
通用外形及開孔尺寸
| 外形代號 | 外形尺寸 | 開孔尺寸 | |||
| A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | |
| 42方形 | 120 | 120 | 80 | 111 | 111 |
| 6方形 | 80 | 80 | 76 | 76 | 76 |
| 96方形 | 96 | 96 | 78 | 81 | 81 |
| 72方形 | 72 | 72 | 74 | 67 | 67 |
| 微方形 | 48 | 48 | 112 | 45 | 45 |
使用範圍
控制系統、能源管理系統、變電站自動化、配電網自動化、樓宇自動化、工業自動化、小區電力監控、智慧型建築、開關櫃等。
注意事項
1、使用前，儀表需通電15分鐘。
2、注意防止震動和衝擊，不要在有超量灰塵和超量有害氣體的地方使用。
3、輸入導線不宜過長，如被測信號輸入端較長時請試用雙絞禁止線。
4、若信號伴隨高頻干擾，應線上里試用低頻過濾器。
5、長時間存放未使用時，請每三個月通電一次不少於4小時。
6、長期保存應避開直射光線，宜存放在環境溫度-25°C~55°C.
7、如儀表無顯示，應先檢查輔助電源，電壓是否在範圍內。
8、如顯示不正常，檢查輸入信號是否正常及信號接線端是否擰緊。
9、除非PT有足夠功率，否則不能使用PT信號同時作為輔助電源，以保證儀表正常工作。
10、CT迴路中的電流接線端子螺絲務必擰緊，保證進/出線接觸可靠，以免產生故障。
11、若要校驗儀表，校驗儀器應優於0.1級，才能保證校驗精度。
相關——數顯多功能表
智慧型型液晶顯示儀表適用於電力電網、自動化控制等領域，用於檢測電流、電壓、功率、功率因素、電度等電參量。產品均為智慧型型電力儀表、具有可程式功能、DC4-20MA模擬量輸出、RS485串列口和開關輸出等功能，可以實現與監控系統的聯網或數據的遠程傳輸等功能。數顯多功能表具有精度高，電磁兼容性好，外形美觀等特點。
