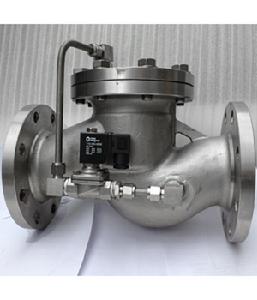

外導式電磁閥是由副閥和主閥兩大部件構成的先導式二次開閥的電磁閥。是靠副閥的啟閉來控制主閥的通斷。
工作原理
根據斷電時所處開關狀態的不同,可分為常閉電磁閥和常開電磁閥。常閉電磁閥,在斷電常位時,副閥口封閉,主閥呈斷路,當電訊號進入導閥線圈時,活動鐵芯受電磁力作用吸上打開副閥口,主閥閥杯內壓力迅速消失,介質壓力將主閥閥杯托上,開啟主閥口,工作介質硬可流通。但當電訊號消失時,活動鐵芯復位,封閉住副閥口,工作介質自平衡孔進入閥杯內,當壓力趨於平衡時,靠主閥彈簧、閥杯自重及介質壓力使閥杯下移,嚴密封住主閥口,閥又呈關閉狀態。常開電磁閥,在斷電常位時,由彈簧作用,副閥口打開,主閥流通。當電訊號進入副閥線圈時,活動鐵芯受電磁作用吸下,副閥口封閉,中溫電磁閥工作介質經平衡孔進入閥杯內,當壓力趨於平衡時,靠主閥彈簧、閥杯自重及介質壓力使閥杯下移,嚴密封主閥口,閥門呈關閉狀態。當主閥斷電時,電磁力消失,副閥打開,主閥杯內壓力迅速消失,介質壓力將主閥閥杯托上,開啟主閥口,介質流通,閥呈開啟狀態。
技術參數
規格:DN65-DN800
接管流體控制狀態:常開型、常閉型
公稱通經:65~800mm
閥體材質:316不鏽鋼、304不鏽鋼
密封材質:矽橡膠、聚四氟乙烯
類型:外導式
連線形式:法蘭
流動方向:單向
零部件及配件:國產線圈、進口線圈、防爆線圈、防水線圈
接線方式:接線座式;引線式;插頭式
介質粘度:小於50CSt (大於50時需定製)
電源電壓: DC12~220V; AC24~380V
壓力環境:0.02~1.6Mpa
工作溫度:-50℃~180℃
標準:國標
用途:進水、放水、排氣、截止、節流、補水、排空......
適用介質:水、蒸汽、藥液、空氣、氧氣、酒類......
