超音波流量計·0.5%線性度、0.2%重複性
·全中文顯示或英文顯示
·結構緊湊、堅固、國際先進的壓鑄鋁機殼
·低電壓多脈衝平衡發射、接收
·4-20mA、OCT（累計脈衝、頻率）、繼電器輸出
·可接5路4-20mA電流信號（如：溫度、壓力、液位等
·防非操作人員誤動的密碼鎖保護
二、技術參數
·測量原理：超音波傳播時差原理。雙CPU並行工作，4位元組浮點運算。測量周期500ms每秒2次。
·信號輸入：可輸入5路電流信號，精度0.1%。（如：溫度、壓力、液位等信號）。
·信號輸出：電流輸出：4-20mA或0-20mA等，阻抗0-1KΩ，浮空，精度0.1%；
頻率信號：12～9999Hz之間任選OCT輸出；
脈衝信號：正、負、淨流量及熱量累計脈衝，繼電器及OCT輸出；
報警信號：繼電器及OCT輸出，近20種源信號可選；
·通訊接口：全功能RS232串列接口，可選配RS485或CAN匯流排方式。
·其他功能：流量日、月、年累積功能；上斷電時間、流量管理功能；故障自診斷功能；遙控網路工作方式；
·電纜長度：SYY75禁止型電纜，單根可以加長至500米
·管道材質：鋼、不鏽鋼、鑄鐵、水泥管、PVC、鋁、銅等一切質地密緻管道，允許有襯裡
·直 管 段：上游≥10D，下游≥5D，距泵出口≥30D（D是指管徑）
·測量介質：水、海水、食用油、原油、酸鹼液、啤酒等能傳導聲波的均勻液體
·介質溫度：-30～150℃
·通徑範圍：DN15～DN6000
·流速範圍：0～±32m/s
·測量精度：優於±1%（是國內為數不多能達到此精度的超音波流量計）
·電 源：AC220V或DC8-36V或AC7-30V
·功 耗：小於2W（國內同種機型中功耗最小）
·重 量：3Kg

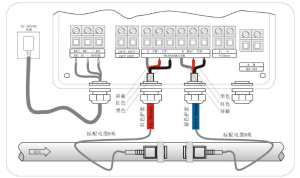

外夾式超音波流量計接線圖
外夾式超音波流量計接線 淺析RZ-1188C外夾式超音波流量計如何準確測量各類水流量

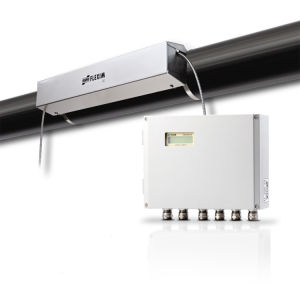

一、外夾式超音波流量計特點：
1．節約能源。檢測探頭安裝在管道外壁，不破壞管道內流體的流動狀態，無壓力損失，是一種比較理想的節能儀表，測量大流量時，節能效果顯著。
2．測量範圍廣泛。除用於測量水、石油等一般導聲流體外，還可以測量高溫、高壓、強腐蝕、非導電、易爆炸和放射性等導聲液體。
3．通用性好。在可測口徑範圍內，同一台流量計可測任何不同口徑的管道流量。
4．測量不受流體粘度和密度的影響。
5．雷諾數修正。自動修正流場分布的變化所造成的誤差，保證流量計有足夠的計量準確度。
6.安裝維修簡單方便。不受生產狀態的限制。
二、儀表使用效果說明：
通過對國內外超音波流量計的綜合性能分析，我們把RZ-1188C外夾式超音波流量計作為首選。RZ-1188C外夾式超音波流量計採用了先進的微處理數位技術，適用於乾淨液體的單一介質（液體內無大量沉澱物、懸浮顆粒和氣泡）的測量，對於影響準確度的流速分布等進行自動補償，保證測量準確度達到0.5級。
功能強大。適用的管材和被測介質範圍非常廣泛。管材：碳鋼、不鏽鋼、鑄鋼、球墨鑄鋼、硬質塑膠、石棉、玻璃纖維、其他；被測介質：淨水、海水、煤油、汽油、2#燃油、原油、丙烷、丁烷、其他。
操作簡單方便。平常的使用，只需要輸入管外徑、內徑、材質、流體類型、發射器類型(V、Z、W法安裝)就能自動計算出探頭安裝間距，正確安裝即可。為保證量值溯源的時效性，經過中國計量科學研究院的實際標定達到0.5級標準，完全可以作為1,5級計量器具的標準器使用。
在熟練掌握其RZ-1188C外夾式超音波流量計性能的基礎上成功地完成了集團內海水、淡水、循環水、微鹹水等多次流量測量，並和穩定的電磁流量計進行了比對，效果非常理想，完全能滿足水流量方面的計量需要。
