| 中文名稱：高壓負荷開關 | 鑫茂電力：（二級學科） |
| 英文名稱：load break switch，load switch | 技術標準：國家電氣標準 |
| 電力科學：（一級學科） |  |
概述

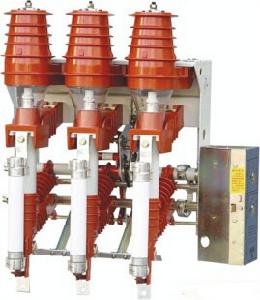

負荷開關及組合電器,適用於三相交流10KV、50HZ的電力系統中，或與成套配電設備及環網開關櫃，組合式變電站等配套使用，廣泛用於域網建設改造工程、工礦企業、高層建築和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。該產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關，第一部分：額定電壓 1KV以上52KV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804-63KV《交流高壓負荷開關》的規定。
本產品具有開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流。可開斷短路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接地開關電動彈簧機構，能夠遠動遠控。
負荷開關分類
高壓負荷開關主要有6種
1、固體產氣式高壓負荷開關：利用開斷電弧本身的能量使弧室的產氣材料產生氣體來吹滅電弧，其結構較為簡單，適用於35千伏及以下的產品。
2、壓氣式高壓負荷開關：利用開斷過程中活塞的壓氣吹滅電弧，其結構也較為簡單，適用於35千伏及以下產品。
3、壓縮空氣式高壓負荷開關：利用壓縮空氣吹滅電弧，能開斷較大的電流，其結構較為複雜，適用於60千伏及以上的產品。
4、SF6式高壓負荷開關:利用SF6氣體滅弧，其開斷電流大，開斷電容電流性能好，但結構較為複雜，適用於35千伏及以上產品。
5、油浸式高壓負荷開關：利用電弧本身能量使電弧周圍的油分解氣化並冷卻熄滅電弧，其結構較為簡單，但重量大，適用於35千伏及以下的戶外產品。
6、真空式高壓負荷開關：利用真空介質滅弧，電壽命長，相對價格較高，適用於220千伏及以下的產品。
工作原理
高壓負荷開關的工作原理與斷路器相似。一般裝有簡單的滅弧裝置，但其結構比較簡單。圖為一種壓氣式高壓負荷開關，其工作過程是：分閘時，在分閘彈簧的作用下，主軸順時針鏇轉，一方面通過曲柄滑塊機構使活塞向上移動，將氣體壓縮；另一方面通過兩套四連桿機構組成的傳動系統，使主閘刀先打開，然後推動滅弧閘刀使弧觸頭打開，氣缸中的壓縮空氣通過噴口吹滅電弧。合閘時，通過主軸及傳動系統，使主閘刀和滅弧閘刀同時順時針鏇轉，弧觸頭先閉合；主軸繼續轉動，使主觸頭隨後閉合。在合閘過程中，分閘彈簧同時貯能。由於負荷開關不能開斷短路電流，故常與限流式高壓熔斷器組合在一起使用，利用限流熔斷器的限流功能，不僅完成開斷電路的任務並且可顯著減輕短路電流所引起的熱和電動力的作用。
高壓負荷開關的型號含義
目前我國高壓負荷開關型號是根據國家技術標準的規定，一般由文字元號和數字按以下方式組成。其代表意義為：
1、高壓開關類別：F─負荷開關、G─隔離開關、R─熔斷器
2、N─戶內型、W─戶外型
3、K─壓氣式
4、設計序號
5、電壓等級(kV)
6、R─帶熔斷器的代號、(不帶熔斷器不表示)
7、S─熔斷器裝於開關上端(裝於開關下端不表示)
注意事項
A、垂直安裝，開關框架、合閘機構、電纜外皮、保護鋼管均應可靠接地（不能串聯接地）。
B、運行前應進行數次空載分、合閘操作，各轉動部分無卡阻，合閘到位，分閘後有足夠的安全距離。
C、與負荷開關串聯使用的熔斷器熔體應選配得當，即應使故障電流大於負荷開關的開斷能力時保證熔體先熔斷，然後負荷開關才能分閘。
D、 合閘時接觸良好，連線部無過熱現象，巡檢時應注意檢查瓷瓶髒污、裂紋、掉瓷、閃爍放電現象；開關上不能用水沖（戶內型）。（一台高壓櫃控制一台變壓器時，更換熔斷器最好將該迴路高壓櫃停運。）
高壓負荷開關是一種功能介於高壓斷路器和高壓隔離開關之間的電器，高壓負荷開關常與高壓熔斷器串聯配合使用；用於控制電力變壓器。高壓負荷開關具有簡單的滅弧裝置，因為能通斷一定的負荷電流和過負荷電流。但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，藉助熔斷器來進行短路保護。
