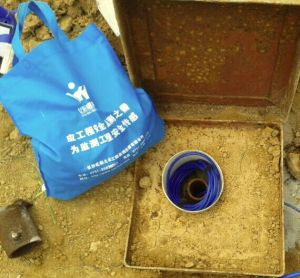

壓力式水位計

壓力式水位計根據壓力與水深成正比關係的靜水壓力原理，運用壓敏元件作感測器的水位汁。用於測量各種環境下水位的變化。壓力式水位計測量原理：根據壓力與水深成正比關係的靜水壓力原理，運用水壓敏感集成元器件做的壓力式水位計。當感測器固定在水下某一測點時，該測點以上水柱壓力高度加上該點高程，即可間接地測出水位高低；核心在於壓力式敏感集成元器件；另外並且內置溫度感測器，對外界溫度影響產生的變化進行溫度修正；每個感測器內部有計算晶片，自動對測量數據進行換算而直接輸出物理量，減少人工換算的失誤和誤差；全部元器件進行嚴格測試和老化篩選，尤其是高低溫應力消除試驗，增強弦的穩定性和可靠性；另有三防處理，保證在長期惡劣環境中高成活率的問題； 主要套用於水利大壩、庫區、地下水等環境的水位監測。

名稱

壓力式水位計　

介紹

當感測器固定在水下某一測點時，該測點以上水柱壓力高度加上該點高程，即可間接地測出水位。該儀器適用於不便建測井的地區。

壓力式水位計採用先進的隔離型擴散矽敏感元件製作而成，直接投入容器或水體中即可精確測量出水位計末端到水面的高度，並將水位值通過4–20mA電流或RS485信號對外輸出。

壓力式水位計DATA-51系列

壓力式水位計DATA-51系列

適用性

壓力式水位計廣泛套用於城市供排水、污水處理、地下水、水庫、河道、海洋等水位監測領域。

特點

●靈敏度高，回響時間≤1ms。
●精度等級高，可達0.1級。
●全不鏽鋼密封結構，IP68防水。
●聚氨酯導氣電纜，耐高溫、耐腐蝕。
●體積小巧，便於安裝、投放。

參數

量程：0～5,10,15,20,25,30m或定製；
精度等級：0.1%FS；0.5%FS（可選）；
穩定性能：±0.05%FS/年；±0.1%FS/年；
過載能力：150%FS；
零點溫度係數：±0.01%FS/℃；
滿度溫度係數：±0.02%FS/℃；
防護等級：IP68；
輸出信號：RS485、4–20mA（可選）；
供電電源：9V～36VDC；
環境溫度：–10℃～80℃；
存儲溫度：–40℃～85℃；
結構材料：外殼：不鏽鋼1Cr18Ni9Ti

密封圈：氟橡膠
膜片：不鏽鋼316L

電纜：φ7.2mm聚氨酯專用電纜

壓力式水位計DATA-51系列外形尺寸

電氣連線示意圖
