標準名稱：可空轉直立式耐酸鹼泵
產品別名：廢氣泵、耐腐泵、塗裝泵、液下酸泵、塑寶立式泵、液下防腐泵、耐腐蝕液下泵、塑寶牌立式泵、立式耐酸鹼泵、氟塑膠液下泵、液下式污水泵
TD–50SK26VFINH
（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）
(1)機型編號TD-單葉單軸封STD-單葉輪雙軸封
(2)口徑40-1-1/2〞50-2〞65-2-1/2〞80-3〞100-4〞
(3)比重SK-1.1SP-1.4SL-低轉速4P
(4)馬力1-1HP2-2HP3-3HP5-5HP7.5-7.5HP10-10HP15-15HP
(5)頻率5-50Hz6-60Hz
(6)O環V-VITONN-NBRE-EPDM
(7)泵體材質F-FRPPK-PVDFC-CPVCP-CFRPP
(8)I-槽內安裝O-槽外安裝
(9)S-特殊規格N-標準機型
塑寶立式泵TD系列產品說明：
．採用FRPP，CPVC,CFRPP,PVDF各種塑膠材質射出成型，可抵抗大部份的化學性，耐酸，耐鹼。
．適合各種酸鹼液循環，冷卻，噴洗設備，廢棄塔、蝕刻線、廢水處理使用。
．可空轉使用，絕不因空轉而損壞。
．有乾式軸封設計，可保護馬達防止酸氣進入損壞培林。
．適合無電解鎳化學銅及各種特殊電鍍液之循環輸送。
．可配合過濾器連線使用。（請參照操作說明書之安裝規定）
塑寶立式泵TD系列規格表：
規格比重 進出口徑（M/M）馬力 50HZ 重量kg
HP 極數 曲線 全揚程M 全流量L/min
TD-40SK-1 1.1 50*40 1 2 a 14 280 29
TD-40SK-2 1.1 50*40 2 2 b 18 400 38
TD-40SK-3 1.1 50*40 3 2 c 20 420 41
TD-50SK-3 1.1 65*50 3 2 d 21 530 41
TD/STD-50SK-5 1.1 65*50 5 2 e 31 580 55
TD/STD-65SK-5 1.1 80*65 5 2 f 29 550 55
TD/STD-65SK-7.5 1.1 80*65 7.5 2 g 34 730 95
TD/STD-65SK-10 1.1 80*65 10 2 h 37 760 106
TD-40SP-3 1.4 50*40 3 2 i 22 400 41
TD-50SP-3 1.4 65*50 3 2 j 19 500 41
TD/STD-50SP-5 1.4 65*50 5 2 k 28 560 55
TD/STD-65SP-5 1.4 80*65 5 2 l 27 520 55
TD/STD-65SP-7.5 1.4 80*65 7.5 2 m 31 720 95
TD/STD-65SP-10 1.4 80*65 10 2 s 33 750 106
TD-50SL-1 1.4 50*50 1 4 q 6 320 30
TD-80SL-2 1.4 80*80 2 4 r 9 400 40

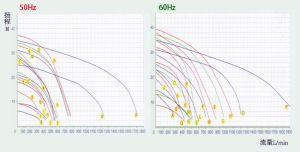

塑寶立式泵TD系列性能曲線圖
塑寶TD立式泵曲線圖塑寶立式泵TD系列分解圖
塑寶TD立式泵分解圖詳細外形尺寸圖紙請聯繫塑寶工作人員索要
塑寶立式泵安裝使用範例
塑寶
塑寶塑寶TD立式泵安裝注意事項：
1、出口配管高度如有高過馬達以上或有逆壓之情形時，請在泵浦出口處裝置逆止閥。裝置位置請勿超過最高液面線過多。
2、入口處為安全起見，最好裝置過濾網以免吸入雜物損壞泵浦。濾網孔面積約直徑5倍以上。
3、在特殊環境下使用時，如需安裝防爆或耐壓防爆之馬達時，請與本公司銷售人員說明。
4、在含有化學氣體的環境下使用時，必須選擇特殊處理有防腐蝕漆的馬達。
5、兩台立式泵同時運轉時，不能共用一支出入口管路，會影響泵浦壽命及性能，嚴重造成泵浦損壞。
