標準名稱:塑寶牌耐酸鹼立式泵
TD–50 SK26 VF I N H(1)(2)(3)(4)(5)(6)(7)(8)(9)(10)(1) 機型編號TD-單葉單軸封 STD-單葉輪雙軸封(2) 口徑40-1-1/2〞 50-2〞 65-2-1/2〞 80-3〞 100-4〞(3) 比重SK-1.1 SP-1.4 SL-低轉速4P(4) 馬力1-1HP 2-2HP 3-3HP 5-5HP 7.5-7.5HP 10-10HP 15-15 HP(5) 頻率5-50Hz 6-60Hz (6) O環V-VITON N-NBR E-EPDM(7) 泵體材質F-FRPP K-PVDF C-CPVC P-CFRPP(8) I-槽內安裝 O-槽外安裝(9) S-特殊規格 N-標準機型塑寶牌耐酸鹼立式泵TD系列產品說明:.採用FRPP,CPVC, CFRPP, PVDF各種塑膠材質射出成型,可抵抗大部份的化學性,耐酸,耐鹼。.適合各種酸鹼液循環,冷卻,噴洗設備,廢棄塔、蝕刻線、廢水處理使用。.可空轉使用,絕不因空轉而損壞。.有乾式軸封設計,可保護馬達防止酸氣進入損壞培林。.適合無電解鎳化學銅及各種特殊電鍍液之循環輸送。.可配合過濾器連線使用。(請參照操作說明書之安裝規定)
塑寶牌耐酸鹼立式泵TD系列規格表
規格 | 比重 | 進出口徑(M/M) | 馬力 | 50HZ | 60HZ | 重量 | ||||||
相數 | HP | 極數 | 曲線 | 全揚程 M | 全流量L/min | 曲線 | 全揚程 M | 全流量L/min | ||||
TD-40SK-1 | 1.1 | 50*40 | 3Ø | 1 | 2 | a | 14 | 280 | A | 13 | 250 | 29 |
TD-40SK-2 | 1.1 | 50*40 | 3Ø | 2 | 2 | b | 18 | 400 | B | 22 | 320 | 38 |
TD-40SK-3 | 1.1 | 50*40 | 3Ø | 3 | 2 | c | 20 | 420 | C | 26 | 420 | 41 |
TD-50SK-3 | 1.1 | 65*50 | 3Ø | 3 | 2 | d | 21 | 530 | D | 23 | 520 | 41 |
TD/STD-50SK-5 | 1.1 | 65*50 | 3Ø | 5 | 2 | e | 31 | 580 | E | 36 | 560 | 55 |
TD/STD-65SK-5 | 1.1 | 80*65 | 3Ø | 5 | 2 | f | 29 | 550 | F | 29 | 700 | 55 |
TD/STD-65SK-7.5 | 1.1 | 80*65 | 3Ø | 7.5 | 2 | g | 34 | 730 | G | 37 | 960 | 95 |
TD/STD-65SK-10 | 1.1 | 80*65 | 3Ø | 10 | 2 | h | 37 | 760 | H | 39.5 | 1100 | 106 |
TD-40SP-3 | 1.4 | 50*40 | 3Ø | 3 | 2 | i | 22 | 400 | I | 23 | 340 | 41 |
TD-50SP-3 | 1.4 | 65*50 | 3Ø | 3 | 2 | j | 19 | 500 | J | 19 | 400 | 41 |
TD/STD-50SP-5 | 1.4 | 65*50 | 3Ø | 5 | 2 | k | 28 | 560 | K | 32 | 500 | 55 |
TD/STD-65SP-5 | 1.4 | 80*65 | 3Ø | 5 | 2 | l | 27 | 520 | L | 25 | 600 | 55 |
TD/STD-65SP-7.5 | 1.4 | 80*65 | 3Ø | 7.5 | 2 | m | 31 | 720 | M | 35 | 750 | 95 |
TD/STD-65SP-10 | 1.4 | 80*65 | 3Ø | 10 | 2 | s | 33 | 750 | S | 38 | 850 | 106 |
TD-50SL-1 | 1.4 | 50*50 | 3Ø | 1 | 4 | q | 6 | 320 | Q | 8.5 | 400 | 30 |
TD-80SL-2 | 1.4 | 80*80 | 3Ø | 2 | 4 | r | 9 | 400 | R | 13 | 480 | 40 |

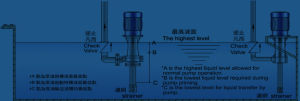

塑寶牌耐酸鹼立式泵安裝使用範例:
塑寶牌耐酸鹼立式泵安裝注意事項:
1、出口配管高度如有高過馬達以上或有逆壓之情形時,請在泵浦出口處裝置逆止閥。裝置位置請勿超過最高液面線過多。
2、入口處為安全起見,最好裝置過濾網以免吸入雜物損壞泵浦。濾網孔面積約直徑5倍以上。3、在特殊環境下使用時,如需安裝防爆或耐壓防爆之馬達時,請與本公司銷售人員說明。4、在含有化學氣體的環境下使用時,必須選擇特殊處理有防腐蝕漆的馬達。5、兩台立式泵同時運轉時,不能共用一支出入口管路,會影響泵浦壽命及性能,嚴重造成泵浦損壞。
