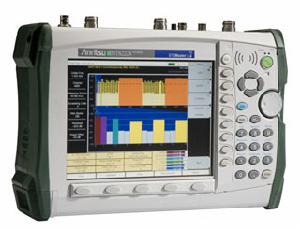

BTS master MT822A產品概述
日本安立生產的MT8222A/MT822xB基站分析儀，是目前最先進的手持式TD-LTE基站測試平台，配備大容量可充電鋰電池，使用壽命長，暖機時間不用5分鐘，可使工程師在室外堅苦環境下也能快速準確的測試和驗證安裝移動基站
產品功能
① 頻譜分析儀Spectrum Analyzer 天線分析儀Antenna Analyzer MT822x系配備頻譜分析儀與天線分析儀
② 信道掃描儀Channel Scanner通過掃描選件幫助您用不同方法掃描並顯示多路信號頻率及功率信息，強大的幅值顯示模式能讓你通過圖形或文本格式直觀的顯示通道功率測量結果，其基本模式在GSM，CDMA或WCDMA網路中可以測量多達20個信道。
③ 空口測量Over the air Measurement空口測量選件提供一種便捷經濟的測試方式，使您可以在系統性能變壞之前就能找出問題的所在，您無需斷開正在運行中的CDMA基站或扇區，在不影響基站正常工作狀態的情況下即可完成對CDMA基站的維護和信號分析。
④ 發射機測試及分析Transmitter Analysi基站測試儀的調製域測量套件不但提供系統的射頻參數，而且可以對現代各種主流通信系統的調製域參數進行測量和詳盡分析。內置的標準測試程式可以讓用戶實現一鍵式自動測量。
GSM/GPRS/EDGE分析
-均方根（RMS）相位誤差
-峰值相位誤差
-突發功率
-頻率誤差
-訓練序列碼（TSC）
-I/Q偏移
-占用頻寬
-功率隨時間的對應關係
CDMA2000/EVDO分析
-CDMA信道功率/多信道功率
-CDMA鄰道功率測試
-CDMA發射頻譜模板
-CDMA總占用頻寬
-CDMA碼域功率
-頻率偏差
-時間偏移
-波形質量
-P/N碼搜尋等
WCDMA/HSDPA分析儀
-WCDMA信道功率/多信道功率
-WCDMA鄰道功率泄漏比
-WCDMA寄生信號輻射模板
-WCDMA信號占用頻寬
-WCDMA碼域功率
-WCDMA碼域EVM
-峰值碼域偏差（PCDE）
-WCDMA自動擾碼搜尋
TD-SCDMA分析
-TD信道功率/多信道功率
-TD鄰道功率比
-TD頻譜輻射模板
-TD信號占用頻寬
-TD碼域功率
-TD功率時間模板
-TD碼域誤差
-TD星座圖
GC7105A提供多種測試模式：
- 模式：終端模式，監測模式，橋接模式，環回模式
- 幀格式：PCM30, PCM31, Unframed
- 編碼：AMI, HDB3,B8ZS
- 傳送碼型：1-8, 1-16, ALL 0, ALL 1, 0101, 2e20
- E1/T1脈衝模版
GPS接收機提供了精確的位置信息，包括經度，緯度，海拔以及UTC協調世界時信息(時間同步）。GC7105A提供內置式GPS接收機功能，能夠跟蹤定位被測基站的精確位置信息和時間信息，通過保存您測試地點的經緯度信息，使您能夠判斷故障點在哪個基站。
⑦ 電纜及天饋線分析天饋線分析儀可以測量有源和無源器件的電特性。
⑧ 功率計GC7105A可配置通過式功率探頭，組成通過式功率計。
⑨ 自動測試GC7105A的自動測試功能使其能便於長時間地監測小區，捕捉足夠的數據以探測並隨機/離散發生的異常。自動測試功能可使快速進行測試配置及設定。
⑩ 干擾分析GC7105A內置干擾分析儀，幫助用戶定位和識別干擾基站正常工作的周期性或突發性信號，儀表將自動進行搜尋，並給出干擾信號的信號頻寬和波形輪廓。當測得干擾信號被識別為一個已知信號，GC7105A給出被測信號的名稱和類型，幫助您識別該信號是否為其他基站/直放站所發出。
通過提供“spectrogram”多維碼譜來進一步揭示未知的干擾信號，選擇多維碼譜模式時，螢幕將顯示不同時刻、不同頻率、不同強度的信號活動情況和趨勢。
信號追蹤功能是追蹤指定頻點場強的有效的工具，他可以最多同時跟蹤六個頻點，記下它們的實時RSSI值，當場強超過用戶設定範圍時，將用音頻告警。
技術規格
① 基本指標
頻率準確度：±0.05 ppm(內部時鐘)
頻率老化：±0.5 ppm/年
顯示屏：8.4” TFT LCD 800x60模式
重量：5.6kg(含電池)
尺寸(WxHxD)：315×245×95mm
串口數量：1個
USB數量：1個
10 Mbps LAN：1個
GPS天線：1個
內置揚聲器
電池（鋰離子）
電壓: 11.1V
容量: 7200 mAh
最小充電電壓：12.6V
電池續航能力：1.5小時
交流：100-240V, 2.5A, 50-60 Hz
輸入頻率範圍：100kHz – 3GHz
最大輸入電平：+30dBm(1W)
幅度準確度：±1.0dB
解析度頻寬(RBW)：100Hz ~1MHz
可視頻寬(vbw) ：1Hz ~ 1MHz
動態範圍： > 85dB
輸入衰減：0~55dB（步長5dB）
單邊帶相位噪聲：-95dBc @ 30kHz偏置 -105dBc @ 100kHz偏置
DANL（底噪）：典型值-14 dBm (RBW: 100Hz, 預放：開)
頻率 典型值 最大值
10M-1GHz -140dBm -142dBm
1G-2GHz -138dBm -140dBm
2G-3GHz -138dBm -138dBm
測量範圍： DANL - +30 dBm
連線埠駐波比： <1.5
頻率範圍：25MHz ~ 3GHz
頻率解析度：100kHz
數據點：126，251，501，1001
駐波比（VSWR）
駐波比範圍：1 ~ 65
回損：0 ~ 60dB
解析度：0.01dB
電纜損耗（cable loss）
動態範圍：0 ~ 30dB
解析度：0.01dB
故障點距離（DTF, Distance to Fault）
距離：1250米
解析度：(1.5×108) (Vp) (Delta) (ZF)
駐波比範圍：1 ~ 65
回損範圍：0 ~ 60dB
增益/插損測量
頻率範圍：25MHz ~ 3GHz
頻率解析度：100kHz
輸出功率電平：-10dBm典型值
動態範圍：25MHz ~ 2GHz 80dB 2GHz ～ 3GHz 60dB
頻率範圍：100kHz ~ 3GHz
顯示：±100dBm（用戶可設）
測量範圍：-70dBm ~ +30dBm
偏置範圍：0 ~ 60dB
準確度：-40dBm≤功率≤30dBm±1.0dB -70dBm≤功率≤-40dBm±1.5dB
連線埠駐波比：<1.5
頻率範圍：100kHz ~ 3GHz
頻率準確度：±10Hz+ 參考頻率/時間準確度
測量範圍： -110 ~ +20dBm
信道功率準確度：±1.0dB
頻率範圍：410-495MHz，805-940MHz，1750-2170MHz
頻率準確度：±10Hz+ 參考頻率/時間準確度
波形因子(p)：0.9 < p < 1±0.005
導頻時間對齊(t)：±0.5us
碼域功率：±0.5dB相對功率， 1.5dB絕對功率
導頻功率：±1.0dB
信道功率：±1.0dB
頻率範圍：410～495MHz，805～940MHz，1750～2170MHz
頻率準確度：±10Hz+ 參考頻率/時間準確度
波形因子(p)：0.9 < p < 1±0.005
導頻時間對齊(t)：±0.5us
碼域功率(CDP)：±0.5dB相對功率， ±1.5dB絕對功率
導頻功率：±1.0dB
信道功率：±1.0dB
頻率範圍：869MHz-894MHz
1710MHz-2170MHz
頻率準確度：±10Hz+ 參考頻率/時間準確度
EVM準確度：±2.0% for 2% < EVM < 20%
剩餘EVM ：3.0%典型值
碼域功率：±0.5dB當碼域功率>-27dB
16, 32, 64DCPH（測試模式1）
16, 32DCPH（測試模式2，3）
CPICH準確值：±1.0dB
信道功率：±0.7dB(典型值)
占用頻寬：±100kHz
剩餘ACLR：<-56dB@ 5MHz, <-58dB@10MHz
ACLR準確度：±0.7dB
頻率範圍：450 ~ 500MHz；820 ~ 965MHz；1705 ~ 1995MHz
頻率準確度：±10Hz+ 參考頻率/時間準確度
GMSK調製質量
均方根相位誤差：±0.5度
殘餘誤差（GSMK）：±0.5度
峰值相位誤差準確度：±2.0度
8psk調製質量
測量精度 ：±1.5% (2%<EVM<25%)
參與誤差：2.5%
剩餘ACLR：<-56dB@ 5MHz、 <-58dB@10MHz
突發脈衝功率：±1.0dB
頻率範圍：450 ～ 500MHz、820 ～ 965MHz、1705 ～ 1995MHz
頻率準確度：±10Hz+ 參考頻率/時間準確度
測量範圍：-110 - +20dBm
信道功率準確度：±1.0dB
