AGM-114反坦克飛彈(綽號:Hellfire,中文:海爾法/地獄火)是由美國洛克威爾國際公司為美國陸軍研製的反坦克飛彈。

AGM-114反坦克飛彈,是一種能從海、陸、空中發射的、攻擊海上或陸地上帶有裝甲機動目標的飛彈,有多種改進型號在役,具有發射距離遠,精度高,威力大等優勢,採用雷射制導,抗干擾能力強,不需目標照射保障。

AGM-114反坦克飛彈共發展出兩代,即Hellfire和Hellfire II。

發展沿革

AGM-114 AGM-114

AGM-114反坦克飛彈是洛克希德·馬丁公司於1970年在“大黃蜂”電視制導空對地飛彈基礎上研製,1971年開始試驗,至1975年共試射56枚,41枚成功。其中29枚與雷射指示器配用,21枚成功。

AGM-114反坦克飛彈共發展出兩代,一代於1982年投產。

AGM-114二代於1990年研製,1993年投產,1994年服役。

裝高爆炸藥,用於打擊裝甲目標,被認為達到第四代反坦克飛彈水平。其最大射程、制導精度、重新編程靈活性、抗干擾能力和殺傷威力等性能都有提高,但價格高達65000美元一枚。

技術特點

AGM-114 AGM-114

AGM-114反坦克飛彈採用模組式設計,可根據戰術需要和氣象條件選用不同制導方式,配備不同導引頭。其中有一種射頻/紅外導引頭,專門用於對付配有雷達的防空飛彈、高射炮武器系統。採取裸掛裝方法配備直升機和地面發射車,識別較容易。

彈體呈棍狀,採用兩組控制面。第一組位於彈體後部,4片對稱安裝,徑向長度較大,前端有切角,翼展不大。第二組位於彈體前部,尺寸較小,呈方形。頭部有雷射束接收視窗,透明,可見內部裝置。

AGM-114反坦克飛彈最初是專門為阿帕奇武裝直升機設計的空對地飛彈,主要用來對付敵方坦克及其他裝甲單位。和“陶”(TOW)反坦克飛彈不同之處,是不用銅線作有線電導引頭。直升機發射AGM-114反坦克飛彈之後,行動不會受到限制,可以立刻迴避敵人攻擊,可用來代替“陶”反坦克飛彈。

AGM-114反坦克飛彈主要用來攻擊坦克,但也用於攻擊地面其它小型目標。為使飛彈具有全天候作戰能力,並能適應各種戰場環境和氣象條件,美軍還在不斷地研究和改進飛彈的制導系統,使之成為能配用多種導引頭的模組化的飛彈系統,已發展成包括AGM-114A/B/D/K等多種型號在內的具有多種作戰功能的飛彈家族,被美國海軍、海軍陸戰隊、陸軍採用。海軍的AH-1直升機、海軍陸戰隊的AH-64A都裝備此飛彈。裝備艦艇時,一般都裝在中小艦艇上。飛彈還向國外出口,意向國有英國、挪威、德國、以色列、義大利等國。

性能數據

項目數據
彈長1.779米(A型)
彈徑177.8毫米
翼展330毫米
發射重量45.7千克(A型)
戰鬥部串聯式聚能破甲戰鬥部
戰鬥部重量9千克
戰鬥部裝藥裝有6.8公斤高能混合炸藥,配觸發引信
制導方式雷射半主動尋的制導
可靠性95%
最大彈道高600米(機載發射)
使用條件全天候使用,能在戰場上的煙塵、雨霧中鎖定目標
發射速度1發/6~8秒(1台指示器)最短髮射間隔 1秒(2台指示器)
破甲厚度1400毫米
動力裝置單級固體火箭發動機推力為18.6千牛
發射裝置 AH-1W,AH-1Z,AH-64,Agusta A129 Mangusta,Eurocopter Tiger,SH-60,MH-60R,MH-60S,OH-58D,RAH-66,AH-6,UH-60,WAH-64
貯存期限10年

服役事件

AGM-114反坦克飛彈 AGM-114反坦克飛彈

1976年該飛彈正式定為“阿帕奇”(AH-64A)攻擊直升機載武器。

1982年和1983年,分別裝備美國空軍UH-60“黑鷹”直升機和英國“山貓”直升機。

1983年,開始車載發射試驗。

1984年美國陸軍航空兵和海軍陸戰隊分別進行了大量試驗,共發射飛彈200多枚,命中率超過90%。

1985年裝備AH-64A武裝直升機。

1989年,AGM-114反坦克飛彈於在美軍入侵巴拿馬戰爭中首次使用,用於攻擊巴拿馬國防軍司令部。在海灣戰爭中該型飛彈得到了廣泛使用,主要配備在AH-64A型攻擊直升機和海軍陸戰隊裝備的AH-1W型超級眼鏡蛇直升機、悍馬突擊車上。

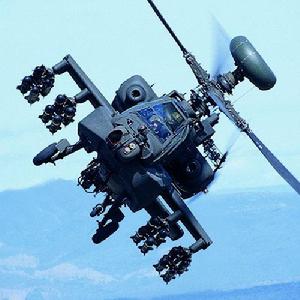

阿帕奇最多能攜帶16枚“地獄火”飛彈 阿帕奇最多能攜帶16枚“地獄火”飛彈

1991年的海灣戰爭中,阿帕奇武裝直升機與A-10攻擊機配合,在科威特北部地區一次就擊毀了80輛開進中的伊軍坦克,挫敗了伊軍的阻擊行動。整個戰爭期間,擊毀了伊軍大量裝甲目標和各類工事。戰爭期間,AH-64A直升機共發射該型彈2800餘枚,擊毀伊軍各類目標2100多個。

2003年3月-2010年8月的伊拉克自由行動期間,美軍和盟軍發射了1000多枚“地獄火2型”飛彈和長弓直升機“地獄火”飛彈。

2016年5月22日,美軍聯合特種作戰司令部(JSOC)操控的MQ-9無人機對車裡的塔利班領導人阿赫塔爾·穆罕默德·曼蘇爾發射了兩枚“地獄火”飛彈,曼蘇爾當場死亡。

總體評價

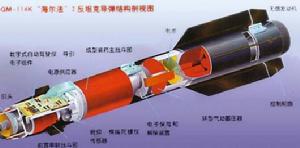

AGM-114結構剖視圖 AGM-114結構剖視圖

“海爾法”飛彈採用模組化設計方法,根據不同的作戰目標和氣象條件選用不同的制導系統和戰鬥部,因而可一彈多用,能從直升機發射,也可以車載發射;不僅能反坦克,也能攻擊登入艦艇、直升機和地面工事。洛克希德·馬丁公司已為美國和其它14個國際客戶生產了18000枚AGM-114,已實現與美軍和盟軍的各種主要攻擊直升機實現了系統集成。

型號演變

第一代

AGM-114A

基本型, 使用半主動雷射導引頭,裝備美國陸軍。

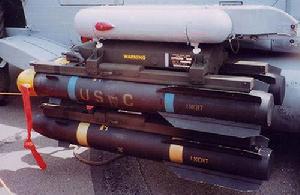

海爾法”飛彈 海爾法”飛彈

AGM-114B/C

AGM-114B具有半主動雷射、射頻/紅外和紅外成像三種導引頭選擇,採用低煙火箭發動機並裝有引信保險備炸裝置,在尺寸、質量上比基本型略長略大。其中紅外成像導引型裝爆破殺傷戰鬥部,裝備美國海軍陸戰隊。

AGM-114C與AGM-114B型基本相同,只是沒有引信保險備炸裝置;其最大射程8千米,使用高度610米(超過610米的使用高度就喪失截獲目標的能力),最大速度1馬赫,重量47.9千克,長度1.778米,直徑178毫米,戰鬥部為聚能破甲,制導系統為半主動雷射,單價25000美元。

AGM-114D/E

裝串列裝藥戰鬥部,較基本型更長、質量更大。

AGM-114F

過渡型號。

AGM-114G/H

第二代

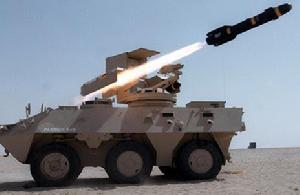

“地獄火II”飛彈試射 “地獄火II”飛彈試射

現役的AGM-114反坦克飛彈的為AGM-114二代,它已經加大了自己的能力,不僅僅用來反裝甲目標,而且還能夠用於緊密空中支援、城市攻擊戰和反艦任務。

AGM-114J

AGM-114K

由於AGM-114C飛彈只要超過610米的使用高度就喪失截獲目標的能力,而AGM-114K據稱能夠從4500米高度截獲目標,因而更適應美軍"捕食者"無人機在更高的610~4570米高度發射。

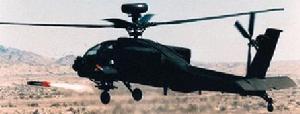

AH-64 “阿帕奇”武裝直升機發射“海爾法”飛彈 AH-64 “阿帕奇”武裝直升機發射“海爾法”飛彈

AGM-114L

使用高爆彈頭,裝備毫米波尋的器,適合AH-64D“長弓”直升機在惡劣天氣下打擊目標,具有全天候作戰能力和發射後不管能力。

AGM-114M

破裂型,可有效對打擊艦隻、岩洞、輕型裝甲加、建築物、掩體和其它城市目標。

AGM-114N

採用熱壓戰鬥部(帶有一種新的“金屬加力衝擊”MAC彈頭),是專門為攻擊地上堅固建築物和地下目標而改進的。彈頭重27.5磅,在彈頭的外殼和PBXN-112爆炸裝藥間加狀了一層氟化鋁粉末。使用時先鑽入建築物內有敵兵的房間或地下目標內部,然後內裝的燃料-空氣炸藥爆炸,鋁混合粉散發開來,並迅速燃燒,利用產生的衝擊波超壓、燃燒高溫和消耗氧氣窒息人員和毀傷設備。

AGM-114P

使用無人飛機高空飛行時的最佳化版本。

ATM-114Q

裝備惰性戰鬥部的ATM-114N。

AGM-114R

AGM-114S

用點電荷來代替彈頭。

AGM-114T

鈍感彈藥火箭發動機和電磁控制。

M36系留飛行訓練彈

用於訓練的AGM-114處理惰性裝置,包括一個操作的雷射導引頭。
