地熱圖又稱地熱分布圖、地熱資源分布圖,是用來表示區域內地熱資源的分布狀況的圖形,主要內容包括熱儲層、大地熱流值、構造斷裂、地層界線等方面。

基本信息

編圖內容

中國地熱資源圖主要反映我國地熱資源類型、地熱資源模數及開採模數、溫泉及地熱井的分布和二者的開發利用現狀。

編圖方法

(1)地熱資源類型

根據熱儲介質特徵對地熱資源類型進行分區,按1.孔隙型層狀熱儲層;2.岩溶型層狀熱儲層;3.上部孔隙下部岩溶複合型層狀熱儲層;4.裂隙型帶狀熱儲層;5.上部孔隙下部裂隙複合型帶狀兼層狀熱儲層;6.尚待查明區等六類劃分。不同地區可根據熱儲賦存的主要時代、地質背景等進行進一步劃分為不同的地熱區(田),以第一層面用普染色分區表示。

(2)地熱資源模數分區

不同類型地熱資源區根據地熱資源模數進行普染色分區,並標註不同地層不同地熱資源分區地熱資源量,地熱資源量計算表格作為鑲表放於圖件右下角圖例處。

(3)地熱資源開採模數分區

不同類型地熱資源區根據地熱資源開採模數進行分區,地熱資源及開發利用現狀表格作為鑲表放於圖件右下角圖例處。

(4)溫泉及地熱井的分布

以組合點圖元形式表示溫泉位置、溫度與流量,泉群以代表性泉點的溫度及流量表示。以組合圖元形式表示地熱井位置、井口溫度、單井湧水量、熱儲層深度。對於地熱井分布密集區(如城市),以組合圖元形式表示區內地熱井數量、溫度範圍、湧水量範圍。

(5)溫泉及地熱井的開發利用現狀

以組合圖元形式表示溫泉和地熱井的開發利用方式、開發利用程度等。開發利用方式主要包括:地熱發電、地熱供暖、旅遊療養、養殖、種植、工業利用。開採程度:地熱流體開採量,單位:萬m3/年,地熱流體開採熱量,單位:85 J/年。

圖層劃分

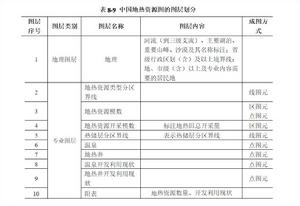

中國地熱資源圖的圖層劃分 中國地熱資源圖的圖層劃分

地熱資源分布圖 包括地理圖層和專業圖層兩大類圖層,具體圖層設定見表。

圖式圖例

地熱圖圖冊 地熱圖圖冊

地熱資源分布圖圖示圖例見圖冊中表 8-10 ~ 8-15。

說明書提綱

中國地熱資源圖編圖說明書提綱如下:

(1)前言;

(2)自然地理;包含四節內容,分別為交通位置、地形地貌、氣象與水文、社會經濟概況。

(3)地熱地質條件;包含三節內容,分別為地層、區域構造與深部構造、新構造運動。

(4)地熱資源分布特徵;包含五節內容,分別為地熱資源類型及熱儲劃分、隆起山地對流型地熱資源分布及其特徵、沉積盆地傳導型地熱資源分布及其特徵、地熱流體水化學特徵、地熱流體動態特徵。

(5)地熱資源開發利用現狀;

(6)結語;

(7)參考文獻。
