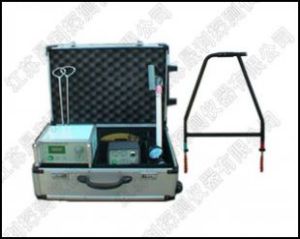

地下電纜故障定位儀是一款電纜故障儀器,通過發射機對地下電纜傳送出1千赫茲電磁波信號,利用電纜定位儀探頭與磁力線地平面垂直相切時,收到的信號最小(幾乎為零)的原理來測定電纜的走向和深度。

概述

地下電纜故障定位儀 地下電纜故障定位儀

隨著城市化進程的加快以及工業的快速發展,電纜已經成為城市的“命脈”以及工業生產的“神經”,許多電纜也已由原來的架空越來越多的走到地下,由於負荷加大、自身老化以及野蠻施工導致電纜經常出現故障不能正常供電,從而影響居民生活和工廠停產,特別是工礦醫院等科研單位造成的損失無法估量。為了及時找到問題恢復供電是電力業主最為關心的大事。經過研究人員的努力從而發明了該類儀器。儀器由發射機、路由定位儀、故障定位儀三部分組成。是用來檢查地下電纜的走向、深度及故障的多功能儀器。它能在不挖開覆土的情況下,方便而準確地查出地下電纜的走向、深度及短路和斷路點的精確位置,使整個電纜地面不需開挖。

特點:

1、體積小、重量輕、攜帶方便;

2、檢測方法簡單,維護簡便,具有自動保護功能;

3、電源電壓低,適用性強;

4、發射機功率大、效率高;

5、檢測誤差小,抗干擾能力強;

6、性能穩定可靠。是通訊、電力、鐵路、廠礦、水電等部門,為保證地下電纜施工質量檢查和故障點維修檢查的一種精確、可靠的電纜定位儀器。

定位測深

通過發射機對地下電纜傳送出1千赫茲電磁波信號,利用電纜定位儀探頭與磁力線地平面垂直相切時,收到的信號最小(幾乎為零)的原理來測定電纜的走向和深度。當探頭與地平面平行前進,信號音響突然變小時,即為電纜的斷路點和短路點。

1、零值法(最小法):將探頭垂直於地面,在電纜正上方時,收到的信號最小(表頭指示最小),這種探測方法就叫零值法。

2、峰值法(最大法):將探頭平行於地面,並且與電纜走向垂直,在電纜正上方時收到信號最強(表頭指示最大),這種探測方法就叫峰值法。

3、探測深度:埋土深度測定原理,首先將探頭垂直地面找到電纜正上方A處(在該處標下記號),然後將探頭與地面成45 度傾角貼近地面垂直對準確無誤電纜的走向,向一側平移,再找到聲音最小的位置B,由圖可知,電纜中心為O,這樣ABO為一等腰直角三角形,所以AB=AO,即為埋土深度。

防腐檢漏

通過發射機對地下電纜傳送出1千赫茲電磁波信號,當地下電纜發生故障擊穿後,芯線與大地鉛包相接觸;若在該芯線或鉛包護套上加上一個交流信號,在故障點處形成電流迴路將產生漏電信號向地面輻射,在大地中產生漏電電場,並在漏點正上方輻射信號最強,利用A字架的兩個探針來拾取這一梯度信號,通過移動A字架,從而找到漏點信號的最強點。根據這一原理就可準確地找到地下電纜的故障點。
