概述
簡介
它除了在軍事上套用外，還廣泛用於：安全檢查、考古、探礦,尋找廢舊金屬.又稱“探鐵器”是廢舊回收的好幫手.

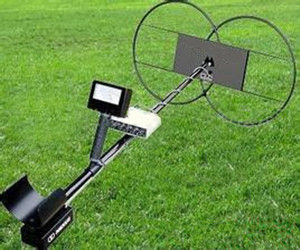

地下金屬探測器採用聲音報警和儀表顯示，探測深度跟被探金屬的面積、形狀、重量都有很大的關係，一般來說，面積越大，數量越多，相應的探測深度也越大；反之，面積越小，數量越少，相應的深度就越小。下表所列最大探測深度，是按產品的企業標準用一塊60公分*60公分*0.5公分的鋁板埋入乾燥泥土之中實測的結果。
特點
地下金屬探測儀具有探測度廣、定位準確、分辨力強、操作簡易等特點。地下金屬檢測器主要是用檢測和識別隱埋地下的金屬物和金銀寶物。地下金屬檢測器除了在軍事上套用外，還廣泛用於：安全檢查、考古探寶、探礦。
主要功能
設有地平衡線路，能消除“礦化反應”帶來的影響，大大提高了有效探測的深度及準確率； 具有區別黑色金屬和有色金屬功能；
採用智慧型作業系統 ；
採用高強度ABC材料封裝，重量輕、壽命長；
可通過耳機識別金屬聲音。
金屬埋在地下，透過厚厚的土層去探測，必然受到地質結構的影響。地層中含有各種各樣的礦物質，他們也會使金屬探測產生信號，夠寫礦物的信號會掩蓋掉金屬的信號而造成假象。用過舊時金屬探測器的人都有這種體會，隨著探頭靠近土堆、石塊、磚頭都會發出報警聲，這種現象稱為“礦化反應”。由於這個原因，舊式金屬探測器只能探測到淺土中的金屬，對深埋地下的金屬目標無能為力。犬神地下金屬探測器裝有先進的地平衡系統，能排除“礦化反應”的干擾，大大提高了儀器的探測深度跟效果。
工作原理
金屬探測器是一種專門用來探測金屬的儀器，除了用於探測有金屬外殼或金屬部件的地雷之外，還可以用來探測隱蔽在牆壁內的電線、埋在地下的水管和電纜，甚至能夠地下探寶，發現埋藏在地下的金屬物體。金屬探測器還可以作為開展青少年國防教育和科普活動的用具，當然也不失為是一種有趣的娛樂玩具。
金屬探測器主要利用這幾種原理：高頻振盪器，振盪檢測器，音頻振盪器，互補型多諧振盪器。
它們的原理都是：
高頻振盪器
由三極體VT1和高頻變壓器T1等組成，是一種變壓器反饋型LC振盪器。T1的初級線圈L1和電容器C1組成LC並聯振盪迴路，其振盪頻率約200kHz，由L1的電感量和C1的電容量決定。
T1的次級線圈L2作為振盪器的反饋線圈，其“C”端接振盪管VT1的基極，“D”端接VD2。由於VD2處於正嚮導通狀態，對高頻信號來說，“D”端可視為接地。在高頻變壓器T1中，如果“A”和“D”端分別為初、次級線圈繞線方向的首端，則從“C”端輸入到振盪管VT1基極的反饋信號，能夠使電路形成正反饋而產生自激高頻振盪。振盪器反饋電壓的大小與線圈L1、L2的匝數比有關，匝數比過小，由於反饋太弱，不容易起振，過大引起振盪波形失真，還會使金屬探測器靈敏度大為降低。
振盪管VT1的偏置電路由R2和二極體VD2組成，R2為VD2的限流電阻。由於二極體正向閾值電壓恆定（約0.7V），通過次級線圈L2加到VT1的基極，以得到穩定的偏置電壓。
顯然，這種穩壓式的偏置電路能夠大大增強VT1高頻振盪器的穩定性。
為了進一步提高金屬探測器的可靠性和靈敏度，高頻振盪器通過穩壓電路供電，其電路由穩壓二極體VD1、限流電阻器R6和去耦電容器C5組成。 振盪管VT1發射極與地之間接有兩個串聯的電位器，具有發射極電流負反饋作用，其電阻值越大，負反饋作用越強，VT1的放大能力也就越低，甚至於使電路停振。RP1為振盪器增益的粗調電位器，RP2為細調電位器。
高頻振盪器探測金屬的原理：調節高頻振盪器的增益電位器，恰好使振盪器處於臨界振盪狀態，也就是說剛好使振盪器起振。
當探測線圈L1靠近金屬物體時，由於電磁感應現像，會在金屬導體中產生渦電流，使振盪迴路中的能量損耗增大，正反饋減弱，處於臨界態的振盪器振盪減弱，甚至無法維持振盪所需的最低能量而停振。
如果能檢測出這種變化，並轉換成聲音信號，根據聲音有無，就可以判定探測線圈下面是否有金屬物體了。
振盪檢測器
振盪檢測器由三極體開關電路和濾波電路組成。開關電路由三極體VT2、二極體VD2等組成，濾波電路由濾波電阻器R3，濾波電容器C2、C3和C4組成。在開關電路中，VT2的基極與次級線圈L2的“C”端相連，當高頻振盪器工作時，經高頻變壓器T1耦合過來的振盪信號，正半周使VT2導通，VT2集電極輸出負脈衝信號，經過π型RC濾波器，在負載電阻器R4上輸出低電平信號。當高頻振盪器停振盪時，“C”端無振盪信號，又由於二極體VD2接在VT2發射極與地之間，VT2基極被反向偏置，VT2處於可靠的截止狀態，VT2集電極為高電平，經過濾波器，在R4上得到高電平信號。由此可見，當高頻振盪器正常工作時，在R4上得到低電平信號，停振時，為高電平，由此完成了對振盪器工作狀態的檢測。
音頻振盪器
音頻振盪器採用互補型多諧振盪器，由三極體VT3、VT4，電阻器R5、R7、R8和電容器C6組成。互補型多諧振盪器採用兩隻不同類型的三極體，其中VT3為NPN型三極體，VT4為PNP型三極體，連線成互補的、能夠強化正反饋的電路。在電路工作時，它們能夠交替地進入導通和截止狀態，產生音頻振盪。R7既是VT3負載電阻器，又是VT3導通時VT4基極限流電阻器。R8是VT4集電極負載電阻器，振盪脈衝信號由VT4集電極輸出。R5和C6等是反饋電阻器和電容器，其數值大小影響振盪頻率的高低。
互補型多諧振盪器
接通電源時，由於VT3基極接有偏置電阻器R1、R3而被正向偏置，假設VT3集電極電流處於上升階段，VT4基極電流隨之上升，導致VT4集電極電流劇增，VT4集電極電位隨之迅速升高，由VT4輸出的電流通過與之相連的R5向C6充電，流經VT3的基極入地，又導致VT3基極電流進一步升高。如此反覆循環，強烈的正反饋使得VT3、VT4迅速進入飽和導通狀態，VT4集電極處於高電平，使多諧振盪器進入第一個暫穩態過程。隨著電源通過飽和導通的VT4經R5向C6充電，當VT3基極電流下降到一定程度時，VT3退出飽和導通狀態，集電極電流開始減小，導致VT4集電極電流減小，VT4集電極電位下降，這一過程又進一步加劇了向C6充電電流迅速減小，VT3基極電位急劇降低而使VT3截止，VT4集電極迅速跌至低電平，多諧振盪器翻轉到第二個暫穩態。多諧振盪器剛進入第二暫穩態時，先前向C6充電的結果，其電容器右端為正，左端為負，現在C6右端對地為低電平，由於電容器C6兩端電壓不能躍變，故VT3基極被C6左端負電位強烈反向偏置，使兩隻三極體在較長時間繼續保持截止狀態。在C6放電時，電流從電容器右端流出，主要流經R5、（R8）、R9、VT5發射結入地，又經過電源、R6、R1、R3流回電容器C6左端。直到C6放電結束，電源繼續通過上述迴路開始對C6反向充電，C6左端為正。當C6兩端的電位上升至0.7V，VT3開始進入導通狀態，經過強烈正反饋，迅速進入飽和導通狀態，使電路再次發生翻轉，重複先前的暫穩態過程，如此周而復始，電路產生自激多諧振盪。從電路工作過程可以看出，向C6充電時，充電電阻器R5電阻值較小，因此充電過程較快，電路處在飽和導通狀態時間很短；而在C6放電時，需要流經許多有關電阻器，放電電阻器總的數值較大，因而放電過程較慢，也就是說電路處於截止時間較長。因此，從VT4集電極輸出波形占空比很大，正脈衝信號的脈寬很窄，其振盪頻率約330Hz 。
