圖像系統組成
一種圖像系統，包括:
1.圖像信號產生設備，它們產生不同格式的圖像信號;
2.顯示設備，它們分別接收和顯示來自圖像信號產生設備的圖像信號;
3.干預設備，它們被互連在圖像信號產生設備和顯示設備之間，把來自圖像信號產生設備的圖像信號變換為第一格式的圖像信號，向該第一格式的圖像信號添加關於圖像信號產生設備的標識信息，以及分別輸出該第一格式的圖像信號和該標識信息。
權利要求
1.本發明涉及圖像系統，尤其涉及包含圖像信號產生設備和顯示設備的圖像系統。
2.權利要求1的圖像系統，其中每一干預單元，包括相互連線的傳輸干預單元和接收干預單元，
•該傳輸干預單元被連線到來自圖像信號產生設備之中對應的一個圖像信號產生設備。
•該接收干預單元被連線到來自顯示設備之中對應的一個顯示設備。
3.權利要求2的圖像系統，其中該傳輸干預單元把來自對應的圖像信號產生設備的圖像信號變換為第格式的圖像信號，按照用戶輸入，向該第一格式的圖像信號添加關於該對應的圖像信號產生設備的標識信息，以及向接收干預單元傳送該第一格式的圖像信號，
該接收干預單元從傳輸干預單元查找該第一格式的圖像信號中的標識信息，輸出該標識信息，以及向顯示設各輸入該第一格式的圖像信號。
4.權利要求3的圖像系統，其中該傳輸干預單元包括:
•輸入圖像解碼器，它對來自對應的圖像信號產生設各的圖像信號解碼;
•圖像信號變換單元，它把來自輸入圖像解碼器的被解碼的圖像信號變換為該第一格式的圖像信號，向該第一格式的該圖像信號添加關於對應的圖像信號產生設備的標識信息，以及向接收干預單元傳送該第一格式的該圖像信號;
•第一控制單元，它與用戶接口裝置通信，並按照來自用戶接口裝置的輸入信號，向圖像信號變換單元提供關於對應的圖像信號產生設備的標識信息。
5.權利要求4的圖像系統，其中該接收干預單元包括:
•標識信息搜尋單元，‘已從傳輸干預單元的圖像信號變換單元查找包含在該第一格式的該圖像信號中的標識信息，輸出該標識信息，以及向顯示設備提供該第一格式的該圖像信號;
•第二控制單元，它與標識信息顯示裝置通信，並向該標識信息顯示裝置提供來自標識信息搜尋單元的標識信息。
6.權利要求3的圖像系統，其中該第一格式的圖像信號是按轉換最小化差分信號(TDMS)方法編碼的高清多媒體接口(HDMI)格式的圖像信號。
7.權利要求6的圖像系統，其中該傳輸干預單元包括:
•輸入圖像解碼器，它把來自對應的圖像信號產生設備的圖像信號解碼;
•第一HDMI編碼器，它把來自輸入圖像解碼器的被解碼的圖像信號變換為HDMI格式的圖像信號，通過使用TMDS方法，向HDMI格式的圖像信號添加關於該對應的圖像信號產生設備的標識信息，以及向接收干預單元傳送該HDMI格式的該圖像信號;
•第一控制單元，它與用戶輸入設備通信，並按照來自用戶輸入設備的輸入信號，向該第一HDMI編碼器提供關於對應的圖像信號產生設備的標識信息。
8.權利要求7的圖像系統，其中該接收干預單元包括:
HDMI解碼器，它對來自第一HDMI編碼器的HDMI格式的圖像信號解碼，查找包含在HDMI格式的圖像信號中的標識信息，輸出該標識信息，以及輸出該被解碼的該HDMI格式的圖像信號;
第二HDMI編碼器，它通過使用TMDS方法，對來自HDMI解碼器的被解碼的HDMI格式的圖像信號編碼，以及向顯示設備提供該被編碼的圖像信號;
第二控制單元，它與標識信息顯示裝置通信，井向該標識信息顯示裝置提供來自HDMI解碼器的標識信息。
9.權利要求8的圖像系統，其中該關於該對應的圖像信號產生設備的標識信息被添加到被解碼的HDMI格式的提供關於各種數據的信息的信息幀區和未識別的包區中的至少之一。
10.權利要求9的圖像系統，其中該關於各種數據的信息，包含:關於音頻視頻交錯(AVI)數據的信息、關於源產生描述符(SPD)數據的信息、關於音頻數據的信息、以及關於運動圖像專家組(MPEG)數據的信息。
11.權利要求10的圖像系統，其中通過使用TMDS方法編碼的HDMI格式的單點陣圖像幀，包含控制段、數據島段、以及視頻數據段，和關於該對應的圖像信號產生設備的標識信息被添加到該數據島段。
12.權利要求11的圖像系統，其中通過使用TMDS方法編碼的HDMI格式的圖像信號，經由3個數據通道和1個時鐘通道被傳送，其中圖像信號的單位幀，按控制周期、數據島周期、控制周期和視頻數據周期的順序被傳送。
背景技術

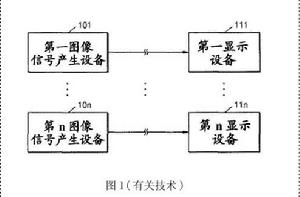

圖像系統圖1示出普通的圖像系統。
參考圖1，普通的圖像系統包含圖像信號產生設備101到l0n和分別與圖像信號產生設備101到l0n對應的顯示設備111到11n。
例如醫院的圖像系統，包含多個圖像信號產生設備101到l0n，分別與醫療裝備及多個顯示設備111到11n組合，該多個顯示設備分別與圖像信號產生設備101到l0n對應。
在上面指出的圖像系統中，因為由圖像信號產生設備101到10n產生的圖像信號的格式彼此不同，顯示設備111到11n的類型亦彼此不同。另外，如果顯示設備111到11n是相同類型的顯示設備111到lln，那么顯示設備111到lln的每一個都必需能顯示各種類型的圖像信號。
因此，常規圖像系統低效率地利用顯示設備，並難於聯合地控制顯示設備。
為解決該問題，如果由多個圖像信號產生設備產生的圖像信號的格式被變換為相同格式，則難以確定某個特定顯示設備將被連線或已被連線到的一個特定圖像信號產生設備。
具體內容
圖像系統能夠有效利用顯示設備，容易聯合控制顯示設備，以及容易確定某個特定顯示設備將被連線或已被連線到的一個特定圖像信號產生設備。
圖像系統
圖像系統包含:
•產生不同格式的圖像信號的圖像信號產生設備;
•分別接收和顯示來自圖像信號產生設備的圖像信號的顯示設備;
•干預設備，被互連在圖像信號產生設備和顯示設各之間，把來自圖像信號產生設備的圖像信號，變換為第一格式的圖像信號，向該第一格式的圖像信號添加關於圖像信號產生設備的標識信息，以及分別輸出該第一格式的圖像信號和該標識信息。
每一干預單元包含相互連線的傳輸干預單元和接收干預單元。該傳輸干預單元被連線到來白圖像信號產生設備之中對應的一個圖像信號產生設備。該接收干預單元被連線到來自顯不設備之中對應的一個顯不設備。
該傳輸干預單元，把來自對應的圖像信號產生設備的圖像信號，變換為第一格式的圖像信號，按照用戶輸入，向該第一格式的圖像信號添加關於該對應的圖像信號產生設備的標識信息，以及向接收干預單元傳送該第一格式的圖像信號。
該接收干預單元，從傳輸干預單元查找該第一格式的圖像信號中的標識信息，輸出該標識信息，以及向顯不設備輸入該第一格式的圖像信號。
該傳輸十預單兀包含:輸入圖像解碼器，它對來白對應的圖像信號產生設備的圖像信號解碼;圖像信號變換單兀，它把來自輸入圖像解碼器的被解碼圖像信號，變換為第一格式的圖像信號，向該第一格式的圖像信號添加關於對應的圖像信號產生設備的標識信息，並向接收干預單元傳送該第一格式的圖像信號;以及第一控制單元，它與用戶接口裝置通信，井按照來自該用戶接口裝置的輸入信號，向圖像信號變換單元提供關於對應的圖像信號產生設備的標識信息。
該接收干預單元包含:標識信息搜尋單元，它從傳輸干預單元的圖像信號變換單元，查找包含在該第一格式的圖像信號中的標識信息，輸出該標識信息，並向顯示設備提供該第一格式的圖像信號;以及第二控制單元，它與標識信息顯示裝置通信，並向該標識信息顯示裝置提供來自標識信息搜尋單元的標識信息。
該第一格式的圖像信號，是按轉換最小化差分信號(TMDS(transition minimizeddifferential signalling ;方法編碼的高清多媒體接口(HDMI)格式的圖像信號。
傳輸干預單元
傳輸干預單元包含:
•輸入圖像解碼器，它對來自對應的圖像信號產生設備的圖像信號解碼;
•第一HDMI編碼器，它把來自輸入圖像解碼器的被解碼圖像信號，變換為 HDMI格式的圖像信號，通過使用TMDS方法，向HDMI格式的圖像信號添加關於該對應的圖像信號產生設備的標識信息，並向接收干預單元傳送該HDM工格式的圖像信號;以及第一控制單元，它與用戶輸入設備通信，並按照來自用戶輸入設備的輸入信號，向第一HDMI編碼器提供該關於對應的圖像信號產生設備的標識信息。
接收干預單元
接收干預單元包含:
•HDMI解碼器，它對來自第一HDMI編碼器的HDMI格式的圖像信號解碼，查找包含在HDM丁格式的圖像信號中的標識信息，輸出該標識信息，並輸出該被解碼的HDMI格式的圖像信號;
•第一HDMI編碼器，它通過使用TMDS方法，對來自HDM工解碼器的被解碼的HDM工格式的圖像信號編碼，並向顯示設備提供該被編碼的圖像信號;
•第一控制單元，它與標識信息顯示裝置通信，並向該標識信息顯示裝置提供來自HDM工解碼器的標識信息。
對應的圖像信號產生設各的標識信息，被添加到被解碼的HDMI格式的提供關於各種數據的信息的信息幀區和未識別的包區中的至少之一。
關於各種數據的信息， 包含:關於音頻視頻交錯(AVI)數據的信息、關於源產生描述符(SPD (source produce descriptor))數據的信息、關於音頻數據的信息、以及關於運動圖像專家組(MPEG)數據的信息。
通過使用TMDS方法編碼的HDMI格式的 單點陣圖像幀，包含:控制段、數據島段和視頻數據段。這裡，關於該對應的圖像信號產生設備的標識信息被添加到數據島段。
此外，通過使用TMDS方法編碼的HDMI格式的圖像信號，經3個數據通道和1個時鐘通道傳送，其中圖像信號的單位幀，按控制周期、數據島周期、控制周期和視頻數據周期的順序被傳送。這裡，關於該對應的圖像信號產生設備的標識信息被添加到數據島周期。
