概述
本系列圓形非金屬補償器主要用於電廠煙風道，用來吸收熱位移和（或）減震。

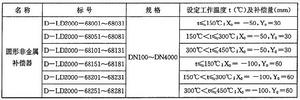

圓形非金屬補償器根據不同的工作溫度和補償量進行分類，編目如右圖：
圓形非金屬補償器編目表特點
圓形非金屬補償器主要由非金屬圈帶、隔熱材料和鋼結構件組成，其中非金屬圈帶由纖維織物、矽橡膠、氟料等性能優異的非金屬材料最佳化結合而成，其產品強度、補償量、密封性、耐腐蝕性及壽命等性能指標均可與國外同類產品相媲美。
1、補償熱膨脹：可以補償多方向，大大優於只能單式補償的金屬補償器。
2、補償安裝誤差：由於管道連線過程中，系統誤差再所難免，非金屬織物補償器較好的補償了安裝誤差。
3、消聲減振：纖維織物、保溫棉體本身具有吸聲、隔震動傳遞的功能，能有效的減少鍋爐、風機等系統的噪聲和震動。
4、無反推力：由於主體材料為纖維織物，無力的傳遞。用非金屬纖維補償器可簡化設計，避免使用大的支座,節省大量的材料和勞動力。
5、良好的耐高溫、耐腐蝕性：選用的氟塑膠、有機矽材料具有較好的耐高溫和耐腐蝕性能。
6、密封性能好：有比較完善的生產裝配系統，非金屬柔性補償器可保證無泄露。
7、體輕、結構簡單、安裝維修方便。
性能參數
1、適用介質：空氣、煙氣及含塵氣體；
2、使用壓力（P):－20~30kPa;
3\、使用溫度（t);參照以上設定工作溫度，≤450℃；
4、補償量；Xo為軸向補償量，負號表示為壓縮變形，Yo為橫向補償量，具體補償量按上表所規定；
5、材質
a、金屬結構件材質通常推薦t≤400℃時，採用Q235-A;400℃(t≤450℃時，選用材料10或Q345（16Mn).採用其它材質應作為特殊設計；b、非金屬圈帶及隔溫材料，根據不同的工作溫度，常用玻璃纖維布、聚四氟乙烯薄膜、複合橡膠玻纖布、矽酸鋁纖維棉等多種材料組成。不允許使用石棉製品材料製作非金屬補償器。
6、連線方式：默認為內插焊，即管道插入補償器接口內，插入量為20mm.也可以採用法蘭連線，此時，產品長度及補償量與內插焊接管形式相同。
訂貨時需提供的參數
1、圓形管道的外徑（Dw);
2、使用的場合
3、使用介質的溫度及壓力：
4、連線形式及尺寸。
結構詳解
Ⅰ類圈帶為： Ⅱ類圈帶為： Ⅲ類圈帶為：
面層矽橡膠玻璃纖維織物布； 面層矽橡膠玻璃纖維織物布； 面層矽橡膠玻璃纖維織物布；
第二層為夾絲玻璃纖維布； 第二層為工業用帆布； 第二層為工業用帆布；
第三層為石棉帘布 第三層為石棉帘布； 第三層為矽酸鋁玻璃纖布；
第四層為聚乙烯薄膜 第四層為玻璃纖維毯； 第四層為石棉布；
第五層為石棉毯 第五層為石棉布 第五層為含鋯玻璃纖維毯；
第六層為不鏽鋼金屬絲網。 第六層為夾絲玻璃纖維布； 第六層為夾絲玻璃纖維布；
第七層為不鏽鋼金屬絲網。 第七層為不鏽鋼金屬絲網。 第七層為不鏽鋼絲
套用範圍
1、熱電廠(1)汽機(2)鍋爐(3)除塵；2、水泥廠；3、鋼鐵廠、熔煉爐、焚燒爐；4、熱電廠及核電站；5、空調送風系統；6、玻璃及礦棉業；7、石油化工企業；8、空氣及煤氣清潔廠；9、風機廠；10、鋁廠和碳素廠。 11. 石油化工企業及在工業中一切具有壓力及要求高度柔軟靈活性，必須安裝補償器的地方。
