簡介

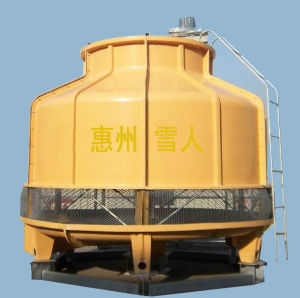

圓形玻璃鋼冷卻塔具有耐腐蝕、強度高、重量輕、體積小、占地少、美觀耐用，並且運輸、安裝和維修都較方便。因而被廣泛套用於國民經濟各部門，對空調、製冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。
圓形玻璃鋼冷卻塔結構特徵
（1）塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。
（2）填料：採用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。
（3）旋轉布水器及布水管：裝有不鏽鋼球軸承，運轉靈活可靠，水頭低，布水均勻，採用鋁合金或玻璃鋼製成的布水管，管上安裝收水板，克服了飄水現象。
（4）風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。
（5）電機：電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。
（6）減速裝置：採用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。
（7）吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的禁止，並在上下兩部裝有吸聲柵，以達到最大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口禁止及吸聲柵，降低了風機及電機傳出來的噪聲。
（8）進風窗：裝有專業的防飄水濾網窗，減少飄水，氣流阻力小，適合全國各地區及全年都需要使用冷卻塔的單位。
（9）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或塗漆防腐。緊固件都採用鍍鋅或不鏽鋼螺栓。
冷卻塔原理

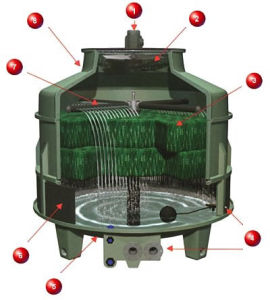

①電機，②風機，③填料，④進出水口及補水口，⑤集水盤，⑥進風窗，⑦布水管，⑧外殼
圓形玻璃鋼冷卻塔原理圖從示意圖上可以看出，冷卻塔從塔底部進入冷卻塔內，在水泵的壓力下，經過中間的柱子到達冷卻塔頂部。中間水管頂部裝可以旋轉的布水轉頭，冷卻塔通過轉頭進入到各條支管。支管上鑽有一系列小孔，冷卻水經過這些小孔噴淋出來，撒到填料上。由於冷卻水經過小孔噴出的方向與填料垂直方向有一定的夾角，因此噴淋出來的水會給支布水管一個力矩。這個力矩會推著布水轉頭不停的旋轉。冷卻水經過填料，在PVC填料表面行程均勻的水膜。水的熱量與冷空氣在填料的縫隙中發生熱交換，水被冷卻後滴入底部的集水盤，而熱空氣會被塔頂的風機排到大氣中，新乾燥冷空氣從進風窗進入補充。滴入集水盤的冷卻水，被水泵吸走，重新進入冷卻循環。
經常有人問，冷卻塔到底能將水冷卻到多少度？其實從冷卻塔的原理上來說，很簡單。熱水在填料中與空氣發生熱交換，熱交換的最大程度就是水的溫度和空氣的溫度相等，熱交換便停止了。如此說來，冷卻水的溫度與環境溫度一致。但還有一點不能忽略，就是水的蒸發，水蒸發需要吸熱，水的蒸發會導致水溫降低。空氣越乾燥，蒸發越劇烈，冷卻塔出水溫度越低。因此，冷卻水的出水溫度由兩方面決定：熱傳遞和蒸發。這兩方面決定了冷卻水的溫度會低於環境溫度，高於濕球溫度。
冷卻塔組成

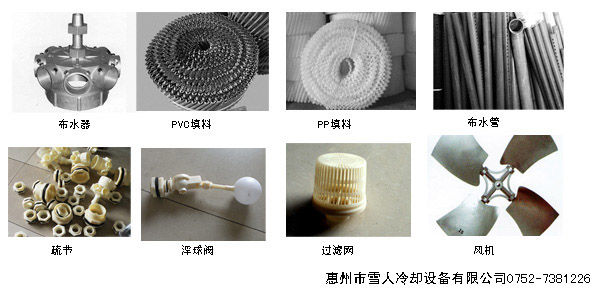

圓形玻璃鋼冷卻塔配件圖圓形玻璃鋼冷卻塔主要由：玻璃鋼外殼，布水器，PVC調料或PP填料，布水管，疏結，浮球閥，過濾網，風機，電機等組成。
冷卻塔技術參數

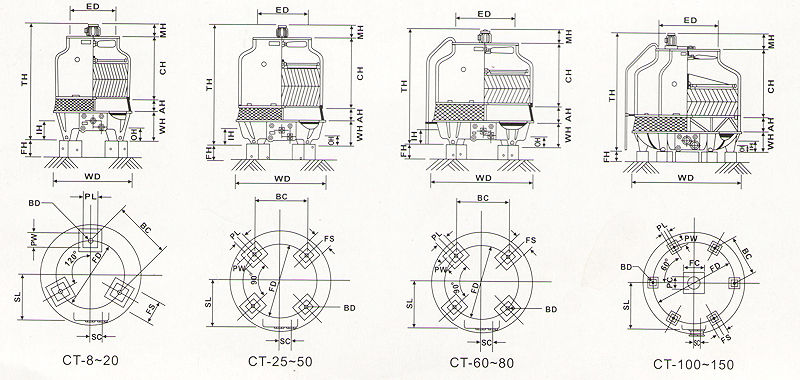

圓形玻璃鋼冷卻塔技術參數圖1

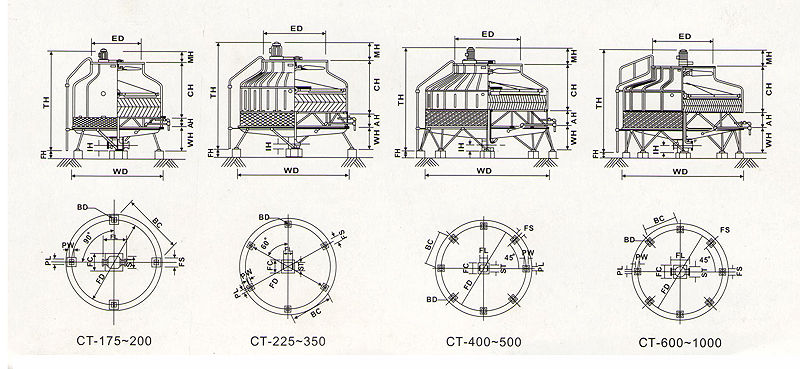

圓形玻璃鋼冷卻塔技術參數圖2選用及使用
選用時需知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度t，根據熱力性能曲線確定型號，如超出曲線可將要求提給惠州雪人，由雪人為您計算出塔型。就材料的耐寒性而言，能適用於-50℃的地區，但是最冷月平均低於-10℃的地區，訂貨時應提出要求防結冰措施，出廠前可配有淋水導流環，使水不流到百葉窗上。循環水渾濁度不大於50毫克/升，短期內不大於100毫克/升，不宜含有油污和機械性雜質，必要時採取滅藻及水質穩定措施。
基礎圖供安裝時參考，大塔的進出水管方向見圖示，水塔可在水平位置任意定，但不得碰基礎，中間有基礎的，其荷載應為運轉重的25%。其餘的75%，由外圍長方形基礎平均承擔，如在屋頂應考慮風荷載引起的附加壓力。小於125型的玻璃鋼冷卻塔，外面連線的進出水管與冷卻塔連線處應設支座防止過多的重量壓在塔壁上。
布水管按名義流量開孔，如實際水量與名義流量相差±15%以上，訂貨時說明，由製造廠家改變開孔尺寸，塔的進水管水壓大約為2米到5米水柱，設計時壓力不要過高，否則流量過大會飄水。
圓形玻璃鋼冷卻塔適用於水溫不超過60℃，如超過60℃，80型以上的冷卻塔風機，葉片角度可以調整，但要保證各葉片角度一致，電流不超過電機的額定電流。各型風機可以短期間倒轉來消冰，因此，在結冰嚴重的地區，應設定可逆磁力起動器，按鈕應安裝在冷卻塔附近。
冷卻塔起動時一定要先開水泵，後開風機。不允許在沒有淋水的情況下使風機運轉。因此，布水管上設有傾斜的收水板，如果開動風機而沒有噴水時，布水器反轉，收水板會刮到填料，使填料刮出來被風帶走，或將布水管卡壞，因此，冷卻塔起動時，一定要先開水泵，後開風機，停止工作時，應先停風機，後停水泵。
當用戶需在圓形玻璃鋼冷卻塔下塔體內直接吸水時，需安裝“自動給水管”，“急速給水管”，“排污管”，訂貨時需特別提出，價格表內不包括這部分價格。
圓形逆流式冷卻塔：圓形逆流式玻璃鋼冷卻塔採用逆流式氣熱交換技術，填料採用優質的改性聚氯乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。惠州雪人曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便。
