國標氣動襯氟隔膜閥

G6B/K41J-6型 氣動襯氟隔膜閥

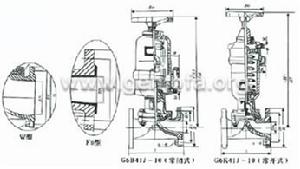

G6B/K41J-6型 氣動襯氟隔膜閥外形尺寸圖

1、設計與製造：GB12239或BS51562、結構長度按：GB12221或BS51563、法蘭連線尺寸：GB4216.4或BS45044、試驗與檢驗按：GB/T13927或BS5156
國標氣動襯氟隔膜閥主要零件的材料
零件名稱 閥體 閥瓣、閥蓋 氣缸、氣缸蓋 螺桿、閥桿、活塞 隔膜
材料 HT200襯氟塑膠、襯橡膠 HT200 HT200 35 氟丁桷膠、氟塑膠
國標氣動襯氟隔膜閥主要外形尺寸和連線尺寸
型號 公稱通徑DN(mm) 尺寸（mm） 氣動裝置（mm） 質量
L D1 D n-d H1 Do 耗氣量cm3 氣源壓力MPa （㎏）
G6B41W/J/FS-6 25 145 85 115 4-13.5 296 120 2.395×102 0.4 8
32 160 100 140 4-17.5 398 140 6.082×102 0.4 15
40 180 110 150 4-17.5 406 140 6.082×102 0.4 17
50 210 125 165 4-17.5 464 160 1.235×103 0.4～0.5 26
65 250 145 180 4-17.5 - 160 3.725×103 0.4～0.5 32
80 300 160 200 4-17.5 645 200 3.725×103 0.4～0.5 56
100 350 180 220 8-17.5 665 240 9.458×103 0.4～0.5 100
125 400 210 250 8-17.5 832 320 1.409×104 0.4～0.5 170
150 460 240 285 8-22 933 320 2.868×104 0.5 232
G6B41W/J/FS-4 200 570 295 340 8-22 1275 400 4.619×104 0.5 386
型號 公稱通徑DN(mm) 尺寸（mm） 氣動裝置（mm） 質量
L D1 D n-d H1 Do 耗氣量cm3 氣源壓力MPa （㎏）
G6K41W/J/FS-6 25 145 85 115 4-13.5 306 120 2.395×102 0.4 7.5
32 160 100 140 4-17.5 - 140 6.082×102 0.4 14.3
40 180 110 150 4-17.5 415 140 6.082×102 0.4 16.5
50 210 125 165 4-17.5 458 160 1.235×103 0.4～0.5 24
65 250 145 180 4-17.5 - 160 3.725×103 0.4～0.5 30
80 300 160 200 4-17.5 642 200 3.725×103 0.4～0.5 51
100 350 180 220 8-17.5 710 240 9.458×103 0.4～0.5 92
125 400 210 250 8-17.5 804 320 1.409×104 0.4～0.5 148
150 460 240 285 8-22 920 320 2.868×104 0.5 200
G6K41W/J/FS-4 200 570 295 340 8-22 1145 400 4.619×104 0.5 275
註：1、氣動襯氟隔膜閥尚可裝反饋信號。限位器或定位器，以適應自控，程控或調節試題的需要。2、氣動襯氟隔膜閥的反饋信號採用無觸點感測技術。3、氣動襯氟隔膜閥採用氣缸活塞式。4、當氣源發生故障時，可操作手輪使閥門開啟。
