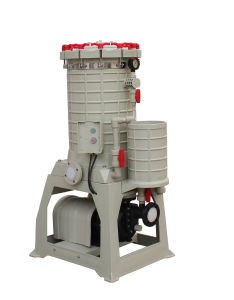

國寶電鍍過濾機◆特點：
1.過濾機主體及各重量零件，均採用PP塑鋼材料一體成型開模生產，達到焊接點最少、防漏液性最佳的國際專利優點，及具有耐高溫、耐酸鹼等特性。
2.安全開關保護裝置，當馬達過載或單相運轉時，安全開關會自動切斷電源。
3.馬達防護罩，確保馬達在酸氣中不易受腐蝕。
4.高精密過濾、過濾面積廣、效率高、操作簡單、清洗容易。
5.可依客戶選擇不同濾材之變化，另可加裝活性碳快速攪拌循環迴路處理裝
置，操作簡單。
6.附底閥1個，PVC視流器1個，依客戶選擇PVC或PP法蘭1組。
7.另有鈦金屬束環組可供選擇。
◆型號說明
KLX–212–2–P–F–N–C–O–J–X-KB1234567891011
1.機型編號：KLX
2.型式編號：212、218、318
3.泵浦馬達：2-2HP3-3HP5-5HP
4.泵體材質：C-CFRPPP-FRPPA-CPVCK-PVDF
5.出入口形式：U-由任式H-套管式F-法蘭式
6.橡膠材質：N-NBRE-EPDMV-VITON
7.C-濾芯壓板式T-濾管壓板式B-濾芯螺帽式K-楊桃濾布式（無活性碳
裝置設計）P-濾紙式（無活性碳裝置設計）
8.W-要加裝活性碳裝置O-不必使用活性碳裝置
9.J-出入口為JIS規格D-出入口為DIN規格A-出入口為ANSI規格
10.X-加裝快速攪拌迴路
11泵浦採用：KB型KG型
◆規格表
型式 KLX-212 KLX-218 KLX-318溫度範圍（℃）70 70 70
泵浦功率（HP）2 3/53/5
濾材 濾芯式（尺寸×支數） 20"×12支 20"×18支 30"×18支
濾管式（尺寸×支數） 20"×12支 20"×18支 30"×18支
楊桃濾布式 1set1set -
濾紙式（直徑×片數） 30cm×33片 37cm×40片 -
適合電鍍槽（Ton） 2.5-4 4-6.5 6-7.5
過濾量（L/min） 220 330/460 400/500
過濾面積（㎡） 濾芯式3 4.56.7
濾管式
楊桃濾布式 2.4 4.4-
濾紙式3.6 5.4-
濾筒材質 PP PP PP
出入口徑（inch） 1.5 2 2
外形尺寸：長×寬×高（mm） 825×540×1495 825×585×1500 825×585×1760
機體重量（kg） 97 117125
國寶電鍍過濾機在使用過程中的注意事項：
1．電鍍過濾機因氣蝕（氣體腐蝕）而導致的問題：
泵浦產生氣蝕的原因主要有泵浦的入口長管阻大、輸送介質氣體相對較多、泵浦
灌水不充分、泵浦入口能頭不夠等原因。氣蝕對電鍍過濾機的危害最大，發生氣蝕時泵浦劇烈振動，平衡嚴重破壞，將導致泵浦軸
承、轉子或葉輪損壞。這是磁力泵浦故障發生的最常見原因。
2．無介質或輸送介質流量小：
使轉子主軸與穩定軸承乾摩，燒碎軸承。磁力泵是由輸送介質給滑動軸承提供潤滑和冷卻的，在沒
有開入口閥門或出口閥門的情況下，滑動軸承因無輸送介質潤滑和冷卻而導致高溫從而損壞泵浦。
3．隔離套損壞：
電鍍過濾機的桶體是由泵所輸送介質冷卻的，如果介質中有硬質顆粒，很容易造成泵體劃傷或劃穿，有時如果維
護方法不當也有可能造成隔離套的損壞。
4．防止顆粒進入
(1)不允許有鐵磁雜質、顆粒進入泵浦的入口和葉輪摩擦。
(2)輸送易結晶或沉澱的介質後要及時沖洗(停泵後向泵腔內灌注清水，運轉3分鐘後排放乾淨)，以保障滑動過濾桶和泵浦的使用壽
命。
(3)輸送含有固體顆粒的介質時，應在泵流管入口處過濾。
5．防止空運轉
(1)電鍍過濾機矩不可設計得過小。
(2)應在規定溫度條件下運行，嚴禁介質溫度超標。可在耐酸鹼泵浦外表面裝設鉑電阻溫度感測器檢測環隙區域的溫升，空運轉燒掉
以便溫度超限時報警或停機。
6．防止乾摩擦
(1)嚴禁空轉。
(2)嚴禁介質抽空。
(3)在出口閥門關閉的情況下，電鍍過濾機連續運轉時間不得超過20分鐘，以防磁力傳動器過熱而失效
國寶電鍍過濾機常見故障及解決辦法
一、國寶電鍍過濾機正常工作時，為何壓力表未顯示壓力？
1、排氣閥堵塞。解決：可用開水、蒸汽、螺絲刀或電鑽等各種有效工具，將排氣閥打通。
2、壓力表隔膜內缺水。解決：取下壓力表，補水，打上生料帶，安裝好即可。
3、壓力表損壞。解決：更換壓力表。
4、壓力表隔膜破損，隔膜水腐蝕壓力表。解決：更換壓力表。
二、國寶電鍍過濾機壓力高的因素有哪些？又如何處理？
1、濾芯堵死。（觀察出水量，壓力越高，出水量越小。清洗或者更換濾芯）
2、揚程太高，出水阻力大。（正常現象。揚程越高，流量越小，壓力越高！使用性能達標即可）
3、壓力表異常，不能歸零，顯示有誤差（測試壓力表，更換壓力表）
4、出口堵死，不出水導致壓力高（檢查出口管道和球閥，是否堵塞不出水，找到問題予以更換）
三、國寶電鍍過濾機上蓋漏水如何處理
1、上蓋墊片老化，失去彈性或斷裂。解決：更換新的上蓋密封圈。
2、筒體變形，成橢圓狀。解決：輕微的漏水，校正上蓋、鎖緊把手。嚴重的則需更換濾筒。
3、把手沒有擰緊，壓力過高。解決：鎖緊把手，建議勤洗濾芯，避免過濾機長期處於高壓。
4、密封接觸面有雜物或者有裂痕和刮痕。解決：清除墊片與桶體接觸面上的雜物。輕微裂痕補焊後刮平，嚴重的需要返廠或更換濾筒。若是有刮痕，用刀片修平即可。
四、國寶電鍍過濾機過濾不乾淨有哪些原因？
電鍍過濾機過濾不乾淨，根據壓力高和壓力正常兩種情況分析判斷：
壓力過高：1、過濾機壓力過高，濾芯堵塞，清洗濾芯。
2.流量太小，藥液不能得到正常循環，以致過濾不夠乾淨。
3.濾芯達到使用壽命，毛孔堵死，失去過濾功能。
壓力正常：1、壓板或鎖帽沒有擰緊。
2.沒有濾芯下墊或下墊沒有密封好。
3.濾管盤破裂。
4.濾管盤沒有上緊或者密封不夠好。
5.濾芯達到使用壽命，蓬鬆或脫落，失去過濾功能。
