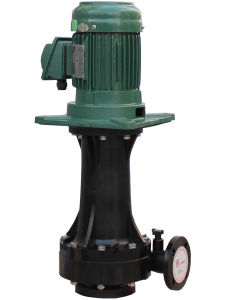

國寶立式排污泵

簡介

立式排污泵安裝方便，用途廣泛即可作一般管道泵為高層建築加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用於作疏水泵，過濾沖洗冷凝循環泵等。

品牌

無錫國寶、東莞塑寶、三川宏

特點

1、泵浦本體所採用FRPP、CPVC、CFRPP及PVDF材質射出成型，具有耐高溫，可抵抗大部分的化學性，耐酸耐鹼。
2、適合各種酸鹼液循環，冷卻，噴洗設備，廢氣塔、蝕刻機、廢水處理使用。
3、可空轉使用，絕不因空轉耐損壞。
4、有乾式軸封設計，可保護馬達防止酸氣中損壞培林。
5、適合無電解鎳化學銅及各種特殊電鍍液之循環輸送。
6、可配合過濾器連線使用。

型號及參數

型號 口徑mm 流量t/h 流量l/min 揚程m 功率HP 重量kg
KPT-40VK-2 50*40 16.2 27020 2HP 38
KPT-40VK-3 50*40 2135022 3HP 40
KPT-50VK-5 50*40 21.6 36024 5HP 55
KP-20VK-1/3 25*20 4.8 806.5 1/3HP 13
KP-25VK-1/2 40*25 915081/2HP 20
KP-40VK-1 50*40 14.4 24011 1HP 20
KP-40VK-2 50*40 17.4 29013 2HP 24
KP-40VK-3 50*40 22.2 37013 3HP 26
KD-40VK-1 50*40 1525011 1HP 29
KD-40VK-2 50*40 1830016 2HP 38
KD-40VK-3 50*40 22.5 37520 3HP 41
KD-50VK-3 65*50 27.67 46020 3HP 41
KD-50VK-5 5*50 3965024 5HP 55
KD-65VK-5 80*65 40.8 68024 5HP 55
KD-65VK-7.5 80*65 5490026 7.5HP 95
KD-65VK-10 80*65 5795028 10HP 106
KD-100VK-15 100*100 721200 32 15HP 130

套用範圍

①企業單位廢水排放。
②城市污水處理廠排放系統。
③捷運、地下室、人防系統排水站。
④醫院、賓館、高層建築污水排放。
⑤住宅區的污水排水站。
⑥市政工程，建築工地中稀泥漿的排放。
⑦自來水廠的給水裝置。
⑧養殖場污水排放及農村農田灌溉。
⑨勘探礦山及水處理設備配套。
⑩代替肩挑人擔，吸送河泥。
使用條件水溫≤60℃，液體PH值為4～10。
①採用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
②機械密封採用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處於油室內運行，可使泵安全連續運行8000小時以上。
③整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
④該泵密封油室內設定有高精度抗干擾漏水檢測感測器，及定子繞組內預埋了熱敏元件，對水泵電機絕對保護。
⑤可根據用戶需要配備全自動安全保護控制櫃，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
⑥浮球開關可以根據所需液變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
⑦可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
⑧能夠在全揚程範圍內使用，而保證電機不會過載。
⑨有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。

泵的結構件

1泵殼和吸水室殼

(1)、泵殼為單蝸殼型及整體鑄造，材料為HT200。
(2)、泵體的每部分鑄件的壁厚，既滿足強度要求,也能具有足夠的剛度，保證水泵安全，運行平穩。
(3)、泵殼的強度能保證泵在最大轉速條件下,泵出水閘閥全關以及最大吸入揚程時，殼體任何一部分的拉應力不超過材料最小許用抗拉強度的0.25倍。
(4)、泵殼和吸水室殼上有帶法蘭的檢查孔，以便發生堵塞時檢查流道,這些孔蓋的內表面與水泵內壁相匹配，以形成光滑的流道，孔蓋接合面處配置密封墊,並用螺栓緊固。
(5)、殼體設有支承腳,並用地腳螺栓緊固在砼的基礎上，支承腳有足夠的強度來承受和傳遞水泵運轉時的正常荷載和衝擊荷載，支承腳的底面與接觸部分全部機械加工，便於安裝時用加工過的墊片或楔塊來調正水平度和垂直度。 (6)、進水法蘭和出水法蘭分別鑄就在吸水室殼和泵殼上，它們具有與泵體相同的壓力等級,出水法蘭配置有測壓孔。
(7)、泵的設計已考慮整體起吊，設有一起吊環。
(8)、吸水室採用與泵殼相同的材料製造，並用止口法蘭接合在泵殼底部,吸水室是正錐形的並與泵軸同心,其上配有可更換的耐磨環，與葉輪保持合理轉動間隙,保證水泵正常高效運行。

2葉輪

(1)、葉輪為防堵塞，單吸，閉式葉輪，採用整體鑄造，材料為HT200。
(2)、葉輪葉片呈流線形，其內部流道光滑，採用流道式葉輪。葉輪用鍵和螺栓與軸緊密聯接，不會有任何鬆動。

3泵軸

(1)、泵軸採用不鏽鋼製造。
(2)、泵軸與電機同軸，與電機直聯，保證了電機及泵旋轉中心重合。 (3)、軸的設計能滿足其剛度及強度要求，並在所有運行工況及各種轉速下傳動不產生抖動，振動和不正常的彎曲。

4泵的密封

(1)、泵的密封採用機械密封，保證水泵無泄漏運行。
(2)、機械密封置於足夠大的油池中，能保證機封旋轉時的充分潤滑和密封。即使水泵短時間乾運行，機械密封也不會燒壞。
(3)、機械密封採用雙端面機械密封，密封副材料為WC/WC和WM/WC。

5泵軸承

(1)、泵的上軸承為球軸承，其旋轉速度大於泵額定轉速的130，以保證葉輪的穩定性。
(2)、下軸承為角接觸球軸承是按泵的總軸向推力來選定。
(3)、軸承潤滑採用油脂潤滑。

6電機

水泵配帶的電機為立式設計，我公司擬選用無錫華達電機股份有限公司生產的電機。該公司已通過了ISO9001國際質量體系保證認證。

泵附屬檔案

(1)提供專用拆裝工具。
(2)提供易損件。
