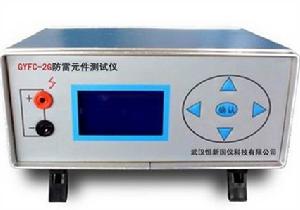

防雷元件測試儀,英文名稱:Lightning protection device tester。
【主要用途】
適用於氧化鋅避雷器(氧化鋅閥片及壓敏電阻)過壓防護元件直流參數的測試。
【主要特點】
具有記憶、運算、保持、自檢、泄漏報警等功能。 具有高壓短路保護、過流保護、高壓予置等功能。高壓自泄放時間小於5秒。 測試結果由兩個3 1/2LCD數字顯示,其中一個顯示電壓值,另一個顯示電流值,準確度高,可靠性好。 可作輸出電流≤1mA的可調節直流高壓源(1kV~10kV)。
【技術參數】
1 、壓敏電阻測量 :
技 術 指 標 | 測 量 范 圍 | 工 作 誤 差 | 測 試 條 件 |
起始動作電壓U1mA | 0~1900V | ≤±2%±1d | 1mA±5μA |
漏電流I0.75U1mA | 0~199.9μA | ≤±2μA±1d | 0.75U1mA≤±2%±1d |
2 、放電管測量:
技 術 指 標 | 測 量 范 圍 | 工 作 誤 差 | 測試條件 |
直流擊穿電壓Vsdc | 20~1900V | ≤±2%±1d | 電壓上升速率100V/S±10% |
3 、其它指標 :
電壓解析度:10V
電流解析度:1μA
耐壓:AC 2.3kV 50Hz 1min
工作溫度和濕度:0℃~+40℃ <90%RH
儲存溫度和濕度:-10℃~+50℃ <90%RH
電源:AC220V±10% 50Hz
功耗:<40W
外形尺寸:280mm(L)×280mm(W)×90mm(D)
重量:≤4 kg
