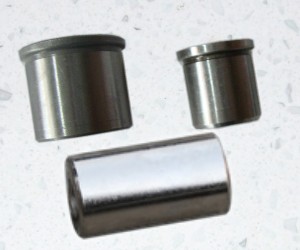

固定鑽套

固定鑽套主要用於小批

生產條件下單純用鑽頭鑽孔的工序。固定鑽套是直接裝在鑽模板的相應孔中，因此固定鑽套磨損後一般不能更換。固定鑽套有無肩和帶肩兩種結構。帶肩的主要用於鑽模板較薄時，用以保持鑽套必需的導引長度。有了肩部，還可以防止鑽模板上的切削和冷卻液落入鑽套孔中。固定鑽套的下端應超出鑽模板，以防止帶狀切削捲入鑽套中而加劇鑽套的磨損。

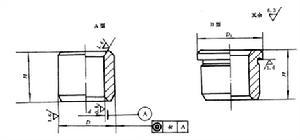

固定鑽套圖示

工具機夾具零件及部件 固定鑽套國標GB/T 8045.1-1999
1.本標準規定了0-85mm的固定鑽套
2.引用標準：
GB/T 699-1988 優質碳素結構鋼的技術條件
GB/T 1298-1986 碳素工具鋼技術條件
GB/T 8044-19999 工具機夾具零件及部件技術條件
JB/T 8045.5-1999 工具機夾具零件及部件鑽套螺釘

固定鑽套尺寸表

工具機夾具零件及部件 固定鑽套國標GB/T 8045.1-1999

d	D	D1	H			t
基本尺寸	基本尺寸
>0～1	3	6	6	9	--	0.008
>1～1.8	4	7	6	9	---	0.008
>1.8～2.6	5	8	6	9	---	0.008
>2.6～3	6	9	8	12	16	0.008
>3～3.3	6	9	8	12	16	0.008
>3.3～4	7	10	8	12	16	0.008
>4～5	8	11	8	12	16	0.008
>5～6	10	13	10	16	20	0.008
>6～8	12	15	10	16	20	0.008
>8～10	15	18	12	20	25	0.008
>10～12	18	22	12	20	25	0.008
>12～15	22	26	16	28	36	0.008
>15～18	26	30	16	28	36	0.012
>18～22	30	34	20	36	45	0.012
>22～26	35	39	20	36	45	0.012
>26～30	42	46	25	45	56	0.012
>30～35	48	52	25	45	56	0.012
>35～42	55	59	30	56	67	0.012
>42～48	62	66	30	5	67	0.012
>48～50	70	74	30	56	67	0.040
>50～55	70	74	30	56	67	0.040
>55～62	78	82	35	67	78	0.040
>62～70	85	90	35	67	78	0.040
>70～78	95	100	35	67	78	0.040
>78～80	105	110	40	78	105	0.040
>80～85	105	110	40	78	105	0.040

按固定鑽套國標GB/T 8045.1-1999要求：
d極限公差取F7 D極限公差取D6
材料：d≤26mm T10A按GB/T 1298的規定
d>26mm 20鋼按GB/T 699的規定
熱處理：T10A為58~64HRC；20鋼滲碳深度為0.8~1.2mm,58~64HRC
