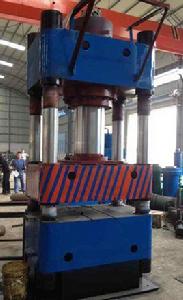

四柱式油壓機是一種通過專用液壓油做為工作介質，將油壓能轉化為機械能的機械設備。因其由四個柱構成主要框架，故叫四柱式油壓機。主要油壓泵，油壓缸，油壓控制閥和油壓輔助元件組成。由液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油缸內的活塞 ，然後油缸中活塞內幾組互相配合的密封件產生機械能，從而產生巨大的壓力。
適用範圍
特別適用於裝填位置小，手工填裝困難的多件一次壓制的場合，如打火機，鐘錶及玩具等行業。
工作原理
油壓泵是油壓機的動力源，是靠泵的作用力使液壓油通過液壓管路進入油缸/活塞 油缸/活塞里有幾組互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液壓油不能泄露。最後通過單向閥使液壓油在油箱循環使油缸/活塞循環做功，實現能量的轉換，調節和輸送，完成各種工藝動作的循環。油壓缸：將油壓能轉化為機械能油壓傳動是利用液體壓力來傳遞動力和進行控制的一種傳動方式．
四柱式油壓機參數
參數
1.可按用戶要求之機種尺寸及功能特殊定製CUSTOMER DESIGN
2.自動送料器AUTO FEEDER，可自動進行工件或模具的輸送，是保證安全生產，提高工作效率、進行送、退料自動化的理想裝置。
3.光電式安全裝置，動作快速之光電式安全裝置主要確保作業之安全性。
4.油壓脫料器，工件經壓制後常緊卡緊於模具腔內，藉助油壓脫料器，能自動將工件脫離模具。
技術參數
| 型號技術規格 | 單位 | YTP-100M | TYP-200M | TYP-300M | YTP-400M | TYP-550M | |
| 主油缸壓力（額定） | Ton | 85 | 160 | 200 | 260 | 310 | |
| 下油缸壓力（額定） | Ton | 35 | 55 | 66 | 85 | 160 | |
| 主油壓最大行程 | mm | 480 | 480 | 480 | 480 | 510 | |
| 下油缸最大行程 | Mm | 230 | 230 | 230 | 230 | 280 | |
| 下行速度 | Mm/s | 95 | 80 | 70 | 70 | 70 | |
| 下壓速度 | Mm/s | 18 | 18 | 14 | 14 | 14 | |
| 回升速度 | Mm/s | 165 | 185 | 148 | 148 | 148 | |
| 工作檯有效面積（台面） | 左右 | Mm | 430/660 | 565/860 | 650/965 | 780/1120 | 925/1290 |
| 前後 | Mm | 350/530 | 464/760 | 495/810 | 585/915 | 7251090 | |
| 封閉高度 | Mm | 280 | 290 | 300 | 320 | 360 | |
| 電機功率 | Kw | 11 | 15 | 22 | 30 | 30 | |
| 工具機外型尺寸 | 左右 | Mm | 1140 | 1370 | 1480 | 1660 | 1860 |
| 前後 | Mm | 1480 | 1680 | 1810 | 1940 | 2110 | |
| 高度 | Mm | 2860 | 2960 | 3110 | 3250 | 3460 | |
| 工具機總重量 | kg | 2700 | 3900 | 5400 | 6700 | 10500 |
備註：以上參數僅供參考，具體尺寸可根據用戶要求定製。
