噴水式直線振動篩
一、噴水式直線振動篩簡介水噴式直線振動篩（水噴式直線振動篩）是在已經成熟使用的直線振動篩基礎上添加噴水裝置實現的。直線振動篩由激振器、篩板、篩箱構成，篩箱的前端設有入料口，後端設有出料口，篩板置於篩箱內，激振器安裝在篩箱上。所述的篩網分為兩段，一是脫介段篩網，二是分級段篩網，脫介段篩網位於分級段篩網之前，在其上方設定有噴水裝置，下方設有與其連通的稀介質漏斗；分級段篩板的下方設有與其連通的篩下物漏斗。本實用新型結構簡單，經濟實用。它將原由直線振動脫介篩、分級篩兩種設備或雙層直線振動篩才能完成的作業由一種設備完成，既可節省設備投資、簡化工藝流程，又便於生產操作和系統管理

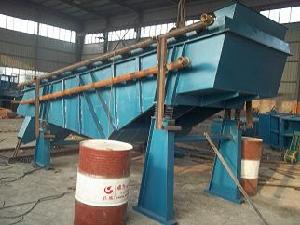

噴水式直線振動篩加工現場1、海拔不超過1000米；
2、周圍環境溫度：不超過40oC
3、相對濕度不超過90%（20oC以下）
4、篩分腐蝕性物料時，接觸物料部分材質採用不鏽鋼。
振動篩的篩箱依靠兩台相同的振動電機做相反方向同步旋轉，使支撐在減振器上的整個篩機做直線運動，物料從入料端落入篩箱後，迅速前進、鬆散透篩，完成篩分作業。
本機由篩箱、振動電機、減振系統及底架等組成。篩箱由槽體、上蓋、篩框、篩板（網）、襯網等組成。
本系列篩機採用高性能、高壽命的振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振幅，調整方法如下：振動電機每端出軸均有一個固定偏心塊和一個可調偏心塊，調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之間的夾角為0o，這時的激振力為振動電機的額定激振力F，不同夾角時的激振力如下表，要特別注意，調整激振力時，要將振動電機兩端出軸上的可調偏心塊向同一個方向，兩端調相同的角度。
可調偏心塊旋轉角度 0 60 90 120
激振力 F 0.866F 0.707F 0.5F
減振系統由彈簧和支承座等組成。本系列振動篩振動電機安裝方式可分為下振式和側振式，減振器安裝方式可分為座式和吊掛式。還可以根據用戶需要進行設計製造。
把底架的槽鋼固定在基礎上，使同側前後支承座高度差一致，同一端（入料端或排料端）兩側的支承座板在同一水平面內，誤差均在2mm以內。彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一台振動篩的不同支承位置。
安裝時把彈簧置於下支承座上，使支承座上的凸台進入彈簧的內孔上下均與支承板的凸台對中，將篩板垂直下落，置於彈簧上。
篩機各部分連線必須牢固可靠，所有螺栓不得有任何鬆動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的最小間隙為30-50mm。
篩機出廠時，雙振幅調為5-8mm，用戶可調整振動電機的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。
在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支承座、篩板的固定螺栓要重新緊固一遍。
檢查兩台振動電機的轉向是否相反，如轉向相同，應變更一台電機的電源接線，使兩台振動電機的轉向相反。
篩機運轉時，先空載啟動、運行、停車一次觀察有無異常現象及聲響，空運轉時應平穩正常。
連續空運轉4小時後，測量軸承溫度，軸承溫度不得超過75oC；並將各部位聯接螺栓重新緊固一次，以後再反覆進行2-3次
振動電機為三相380V，50HZ,異步電動機，封閉自冷式、臥式安裝。
振動電機在連續工作時，環境溫度不得超過40oC。
將振動電機安裝在直線振動篩上時，振動電機的地腳螺栓必須緊固，每個螺栓下必須加彈性墊圈，振動電機運轉初期，由於螺栓、螺母、底座平面間的磨合，會降低緊固力，出現小的鬆動，故運轉初期應將電機的地腳螺栓多次擰緊，開始時每天緊固一次，兩周后每周檢查緊固一次。
振動電機運輸過程中或長期閒置時，可能會受潮，使用前應檢查繞組的絕緣，如受潮應採用相應的方法處理。
振動電機使用3個月後加油一次，每半年小修一次，每年大修一次，並按振動電機說明書對振動電機進行維護和保養。小修時清除機體積塵，檢查線圈的絕緣電阻、接線是否牢固，及時清除隱患。大修時應拆開電機，用壓縮空氣將內外吹淨，檢查軸承的磨損，更換新的潤滑脂。
設備在運輸和貯存時，不可倒置，不宜堆積，電機嚴防潮濕。
八、注意事項：本設備使用前，應仔細閱讀產品使用說明書，若用戶不按本說明書規定操作，所造成的一切後果製造廠概不負責。 來函查詢有關使用直線振動篩資料時，請將以下資料一併提供給我們，以便我們對客戶提供迅速滿意的答覆。
1.待處理物料的名稱、比重、含水率及處理時的溫度；
2.達到何種結果，概略分級、一般篩選或其它用途；
3.生產量（每小時處理公斤）
4.篩網目數及篩選級數
5.工作運轉狀況（單班、連續等）
6.特殊要求。
