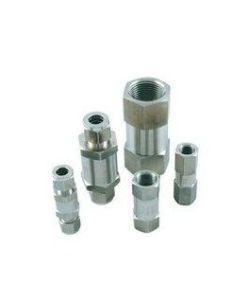

單向液動閥

單向液動閥

單向閥是流體只能沿進水口流動,出水口介質卻無法回流,俗稱單向閥。

簡介

定義

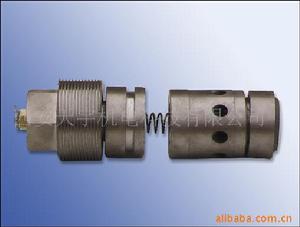

單向閥單向閥

單向閥是流體只能沿進水口流動,出水口介質卻無法回流,俗稱單向閥。

用途

單向閥就是止回閥旋啟式止回閥安裝位置不受限制,通常安裝於水平管路,但也可以安裝於垂直管路或傾料管路上。

安裝注意事項

時安裝止回閥時,應特別注意介質流動方向,應使介質正常流動方向與閥體上指示的箭頭方向相一致,否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。止回閥關閉時,會在管路中產生水錘壓力,嚴重時會導致閥門、管路或設備的損壞,尤其對於大口管路或高壓管路,故應引起止回閥選用者的高度注意。止回閥只供防止各類管路或設備上流體介質逆流的單向啟閉閥。

技術參數

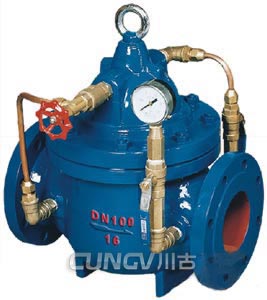

單向閥單向閥

工作壓力:2,000~15,000PSI

溫度:-60°C~+121°C(K,U)

產品規範級別:PSL3~4

產品性能級別:PR1~2

材料級別:AA~FF

其它

1、彈簧式:液體由下而上,依靠壓力頂起彈簧控制的閥瓣,壓力消失後,彈簧力將閥瓣壓下,封閉液體倒流。常用於通徑較小的止回閥。

2、重力式:和彈簧式相似,依靠閥瓣的自身重力封閉,防止倒流。

3、旋啟式:液體在閥體內直通,依靠壓力頂開一側的旋轉閥瓣,壓力失去後,閥瓣依靠自重回位,反向的液體壓力封閉閥瓣。

4.塑膠隔膜式:外殼和隔膜均為塑膠.一般外殼為ABS,PE,PP,NYLON,PC.隔膜有矽樹脂,氟樹脂等.

特點

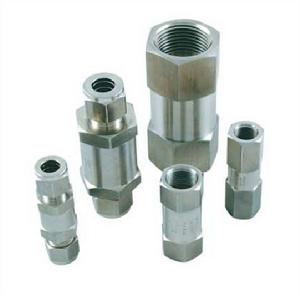

單向閥單向閥
單向閥是氣流只能一個方向流動而不能反向流動的方向控制閥。其工作原理與液壓單向閥一樣。壓縮空氣從P口進入,克服彈簧力和摩擦力使單向閥閥口開啟,壓縮空氣從P流至A;當P口無壓縮空氣時,在彈簧力和A口(腔)餘氣力作用下;閥口處於關閉狀態,使從A至P氣流不通。單向閥套用於不允許氣流反向流動的場合,如空壓機向氣罐充氣時,在空壓機與氣罐之間設定一單向閥,當空壓機停止工作時,可防止氣罐中的壓縮空氣回流到空壓機。單向閥還常與節流閥、順序閥等組合成單向節流閥、單向順序閥使用。
