吸允式過濾器又名以色列過濾器、自清洗過濾器。

工作原理

水由入口進入,首先經過粗濾網濾掉較大顆粒的雜質,然後到達細濾網。在過濾過程中,細濾網逐漸累積水中的髒物、雜質,形成過濾雜質層,由於雜質層堆積在細濾網的內側,因此在細濾網的內、外兩側就形成了一個壓差。 當過濾器的壓差達到預設值時,將開始自動清洗過程,此間淨水供應不斷流,清洗閥打開,清洗室及吸污器內水壓大幅度下降,通過濾筒與吸污管的壓力差,吸污管與清洗室之間通過吸嘴產生一個吸力,形成一個吸污過程。同時,電力馬達帶動吸污管沿軸向做螺鏇運動。吸污器軸向運動與鏇轉運動的結合

吸允式過濾器吸允式過濾器
吸允式過濾器
吸允式過濾器 將整個濾網內表面完全清洗乾淨。整個沖洗過程約40秒到1分鐘。排污閥在清洗結束時關閉。過濾器開始準備下一個沖洗周期

清洗方式

當水自過濾器中流過時水中雜質會逐漸積聚在濾網表面,從而導致進、出水管之間出現水壓差。當壓差達到預設值0.05Mp時反衝洗啟動。吸吮掃描器由電機帶動,繞濾網作螺鏇運動,掃描器上的吸口借運動吸吮雜質微粒,通過排污閥排出,但不接觸濾網,清洗過程30-60秒。依據對水質的要求,吸口式( 500-30 微米)多種過濾精度。

控制方式

過濾器配有壓差開關和集成制器。當水差達到預設值時壓差開關啟動,電控系統進入反衝洗程式。反衝時間可由集成控制器預設。

吸允式過濾器吸允式過濾器
吸允式過濾器
吸允式過濾器

特點

設備結構緊湊、堅固可靠 反衝耗水量少,所需水壓低 過濾精度高,適於各類水質 反衝時壓降小,不影響正常供水

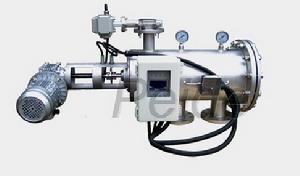

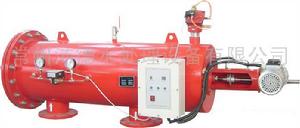

臥式吸允式過濾器(型號規格)

吸允式過濾器吸允式過濾器
吸允式過濾器
吸允式過濾器
型號 管徑 流量 T/H 排污管口徑 最小水壓 最大水壓
CKG-50XM 50 20 50mm 0.25MPa 1.0MPa
CKG-80XM 80 50 50mm 0.25MPa 1.0MPa
CKG-100XM 100 80 50mm 0.25MPa 1.0MPa
CKG-150XM 150 150 50mm 0.25MPa
最高水溫 65度(特殊要求時可達100度)
反衝時間 50-90秒
反衝耗水量 約280-310公斤
電源 380V、50Hz、3相、控制器220V
電機功率 吸口式0.37Kw
過濾器機殼 碳鋼表面樹脂塗層
濾網 不鏽鋼多層複合網、不鏽鋼絲網+PVC骨架
排污閥 鑄鐵表面樹脂塗層

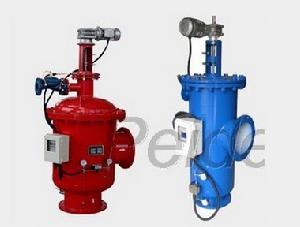

立式吸允式過濾器

型號 管徑 流量 T/H 排污管口徑 最小水壓 最大水壓
CKG-150XT 150 150 50mm 0.25MPa 1.0MPa
CKG-200XT 200 300 80mm 0.25MPa 1.0MPa
CKG-250XT 250 400 80mm 0.25MPa 1.0MPa
CKG-350XT 350 1000 80mm
最高水溫 65度(特殊要求時可達100度)
反衝時間 60-120秒
反衝耗水量 約500公斤
電源 380V、50Hz、3相、控制器220V
電機功率 吸口式0.37Kw
過濾器機殼 碳鋼表面樹脂塗層
濾網 316不鏽鋼(編織、燒結、鍥形)
排污閥 鑄鐵表面樹脂塗層
