1、產品簡介

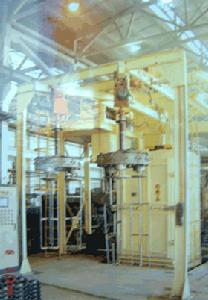

本機是雙鉤吊掛式間歇作業的高效拋丸強化設備,主要適用於汽車、拖拉機、輕工及其它行業企業的齒
輪、齒輪軸的表面強化處理。該機有兩個吊鉤(每個吊鉤有三個小吊鉤,小吊鉤可自轉並公轉),可同時進行拋丸、裝件、卸件操作,具有生產效率高、設備結構緊湊適應能力強等特點。該機是國外轉台式拋丸強化機的替代產品,具有價格低,維護簡單、生產率高等特點。
2、主要技術參數
名稱 | 技術參數 | 備註 | |
最大工件直徑 | 300mm |  | |
最大工件長度 | 1200mm |  | |
單鉤最大負荷 | 100kg×3 |  | |
生產率 | 7~13鉤/小時 |  | |
拋丸器 | 拋丸器數量 | 4個 |  |
拋丸器功率 | 4×15kw |  | |
拋丸器直徑 | 350mm |  | |
拋丸器轉速 | 2930rpm |  | |
拋丸量 | 4×1420(kg/h) |  | |
吊鉤組 | 吊鉤數量 | 2個 |  |
吊鉤行走速度 | 4m/min |  | |
行走電機功率 | 2×0.2kw |  | |
吊鉤公轉轉速 | 0~4.5rpm | 變頻調速 | |
公轉電機功率 | 2×0.4kw |  | |
底部螺旋 | 輸送量 | 65t/h |  |
電機功率 | 5.5kw |  | |
斗提機 | 提升量 | 65t/h |  |
電機功率 | 11kw |  | |
頂部螺旋輸送 | 輸送量 | 65t/h |  |
電機功率 | 2.2kw |  | |
風選 裝置 | 丸料分離類型 | 風選 |  |
風選區尺寸 | 0.09m2 |  | |
風量 | 2950m3/h |  | |
吊鉤 自轉 | 吊鉤自轉轉速 | 18rpm |  |
自轉電機 | 0.37kw |  | |
初裝丸料量 | 8000Kg |  | |
清理室尺寸 | 1950mm×1800mm×3000mm |  | |
整機外形尺寸 | 5155mm×6925mm×8260mm |  | |
整機除塵風量 | 7500m /h |  | |
整機功率 | 87.77kw |  |
3、設備構成及各部件結構原理
本機主要由 1、清理室 2、拋丸器 3、底部螺旋輸送機 4、斗提機 5.頂部螺旋輸送機 6、風選裝置 7、吊鉤自轉傳動機構 8、吊鉤組 9、氣控系統 10、電控系統及除塵系統等組成
4、設備特點
與國內其他清理設備對比,我公司清理設備有如下特點:
序號 | 特點 | 說明 |
1 | 節能 | 我公司拋丸器採用DISA技術生產,該拋丸器為最先進的單圓盤曲面拋丸器,電動機和葉輪採用直聯結構,使功率損失最小,工作效率高,拋射紅熱區更集中;較國內同等規格拋丸器電機功率小一個等級。 |
2 | 高效 | 拋丸器採用曲面葉片,拋射紅熱區更集中,清理設備完全採用DISA技術設計生產。清理效率、效果較國內其他清理機提高30%~50%。 |
3 | 維護成本少 | 葉片、分丸輪等耐磨件硬度為60-65HRC,壽命遠高於國內同類設備。 |
4 | 除塵效率高 | 濾筒式脈衝反吹除塵器,是在布袋式除塵器基礎上發展的新型高效機型,濾筒為日本進口濾材,過濾精度為5~10um。廢氣排放濃度低於國家標準。 |
