合金的相分析
正文

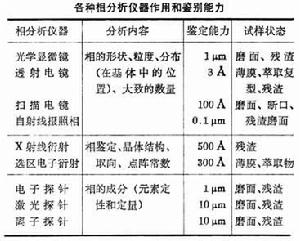

相分析是研究合金這類化學平衡體系中相的各種物理特性參數與決定體系平衡狀態的因素（如溫度、壓力、組分濃度）之間的關係，以闡明合金的化學性質、熱處理工藝與材料性能之間的相互關係(見固態相變)。弄清這些關係和規律，對控制合金成分範圍、選擇熱處理工藝、探討合金化機理和故障分析將都具有重要意義（見金屬和合金的微觀分析）。相分析儀器 研究合金中相的形態、結構、成分等方面所用儀器和綜合技術及其作用和鑑別能力示於下表。
合金的相分析提取法相分析包括以下內容：①分解合金基體，選擇提取目的相；②對所提取出的混合相，用化學試劑溶解法進行分離；③對混合相或單一相中的化學成分進行定量分析；④對所提取或分離後的殘渣進行Ｘ射線衍射結構分析，或用金相法進行相的形態分析。
提取方法 金屬和合金中相的提取,最有效的是電解法；主要依賴於電解質溶液理論，電極過程極化和鈍化理論等物理化學原理。對提取出的混合相的分離，最有效的和常用的是化學試劑溶解法。雖然也有酸溶法，鹵素有機試劑法，但會破壞一些敏感的不穩定相（如大多數金屬間化合物,Fe3C,Mo2C等）；鹵素有機試劑法只適於一些對酸不穩定或易水解的化合物的提取。
電解法是利用各種相的電化學性質差別，通過外加電流分解基體而得到目的相。選擇合適電解液和外加電流密度，使試樣適當極化，合金基體處於活化或過鈍化狀態而被電離；所需要提取的相則處在其低於穩定電位狀態，或雖超過其穩定電位，但又進入陽極鈍化狀態不被電離，以不溶殘渣形式分離出來。如試樣所處電位超過基體或目的相的穩定電位或過鈍化電位，但因兩者的極化差別較大，以致在一定電位範圍內，基體被電離的速度大於目的相，因此，目的相仍可大致定量分離。
目前,用提取法能提取出鋼和合金中以下第二相:①金屬間化物；γ┡【Ni3Al、Ni3(Al,Ti)】，γ"(Ni3Nb)，η(Ni3Ti),σ(MnCr、NiCrMn等)，μ(Fe7Mo6、Ni7Nb6)，Laves(Fe2Ti、Fe2Mo等)， X(Fe36Cr12Mo10)。②碳化物；Fe3C,MC,M23C6,M7C3,M6C,M2C等。③氮化物；TiN,ZrN，NbN,BN,CrN,VN等。④硼化物；M3(CB),M3B2,M4B9。⑤硫化物；MnS,Ti2S,Ti2CS（又稱Y相）。⑥氧化物（包括氧化物、複雜氧化物及矽酸鹽）。
參考書目
鋼鐵研究總院編著：《鋼和鐵、鎳基高溫合金的物理化學相分析》，上海科學技術出版社，1981。
鎌田仁編：《最新の鉄鋼狀態分析》,株式會社アグネ，1979。
