簡介

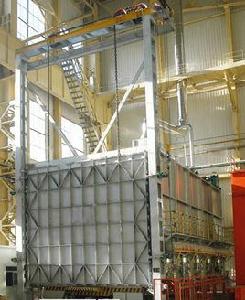

台車式電阻爐是國家標準節能型周期式作業爐，超節能結構，採用纖維結構，節電高達60%。獨家生產採用複合式高鋁瓷釘組，台車防撞擊密封磚，自動密封台車和爐門，一體化連軌，不需要基礎安裝，放在水平地面就可以使用。主要用於高鉻、高錳鋼鑄件、球墨鑄鐵、軋輥、鋼球、45鋼、不鏽鋼等淬火、退火、時效以及各種機械零件熱處理之用 。
組成
RT3系列是本系列電爐外殼有鋼板和型鋼焊接而成，爐體底部與台車輕軌連為一體，用戶不需要基礎安裝，只須放於平整的水泥地面即可使用。
爐襯採用全纖維結構，相對磚式爐膛節能60%左右，採用優質長纖維刺毯為原料，根據爐膛大小使用專用設備製成大板塊的規格，並在加工過程留有一定的壓縮量，以保證模組在砌築完畢後，每塊陶瓷纖維塊在不同方向膨脹，使模組之間互擠成無間隙的整體，達到完好蓄熱效果，而且該產品施工方便快速，均能直接固定於爐殼鋼板的不鏽鋼錨圓釘上。與其它產品相比優點為低導熱，低熱容量，優良的抗腐蝕性能，優良的熱穩定性及熱抗震性、絕熱性，並且錨固件設定於爐體冷麵，提高了纖維的耐高溫強度。
加熱元件採用高溫電阻合金絲繞製成帶狀和螺旋狀，分別吊掛在爐側、爐門、後牆及安放台車擱絲磚上，並用高鋁瓷釘固定，安全簡潔。
台車上安裝有耐壓抗高溫的鑄鋼爐底板，以承載工件之用。為了防止工件加熱後產生的氧化皮通過爐底板間的縫隙落入加熱元件周圍而造成加熱元件損壞，因此爐底板與爐體接觸處採用插入式接觸。為保證正常使用，需要經常吹掃台車爐底板下方的氧化皮，一般每周吹掃一次，吹掃時將爐底板吊起，用壓縮空氣將電阻絲槽內的氧化皮屑吹掃乾淨，注意防止氧化皮卡在爐絲內引起短路。
爐門裝置由爐門、爐門提升機構和爐門壓緊裝置組成。爐門殼體由型鋼與板材焊接而成牢固框架結構，內用耐火纖維壓制模組疊鋪而成，要求保溫性能好，重量輕等。爐門的提升裝置採用電動裝置，主要由爐門架、爐門提升橫樑、減速器、鏈輪、傳動軸和軸承等部分組成，爐門升降通過減速器上正反傳動來帶動爐門的升降。爐門提升減速器還配有剎車裝置，可以有效防止爐門在升降過程中產生位移。爐門壓緊裝置採用國內先進的彈簧式壓緊結構，當爐子需要提升時，爐門的自重通過槓桿將爐門自動鬆開，並水平移出一段距離後上升，當爐門下降到位，爐門放下到台車上的滑輪上面需壓緊時，由彈簧的彈力再通過槓桿將爐門水平移進到壓緊密封狀態，此種結構的壓緊裝置使爐門上的纖維平面與爐口棉之間無摩擦產生，具有安全性能好、使用使命長的特點。
台車框架採用型鋼焊接成形，其鋼性保證在滿負荷下不變形。內用耐火磚砌築，易碰撞部位和承重部位用重質磚砌築，增強爐襯結構強度，台車的行走採用自行式結構，由減速機傳動鏈輪帶動走輪在軌道上行走。台車密封採用自動迷宮式結構和軟接觸雙密封，台車進入爐內通過凸輪及滾輪斜面作用，自動升起後進行密封。台車開出，該密封槽自動落下，密封槽內密封砂經加滿後即不必經常添加。台車開出，爐門升降均為電動控制，配有電磁製動器，可防止慣性撞擊爐體，並且連鎖控制，即稍打開爐門後，自動切斷加熱元件，同時恢復台車行走機構電源。爐門關閉到位後，自動切斷台車行走機構電源，同時恢復加熱元件電源。。
為了縮短冷卻工藝時間，台車式電阻爐爐頂可設有加快冷卻用排氣裝置。該裝置加熱時關閉，冷卻到一定溫度打開、關閉打開操作由操作人員在爐子一側通過手動機構或自動控制來完成。
台車式電阻爐是國家標準節能型周期式作業爐，主要用於高鉻、高錳鋼鑄件、球墨鑄鐵、軋輥、鋼球、 破碎機錘頭、耐磨襯板淬火、退火、時效以及各種機械零件熱處理之用 。
結構原理
本系列台車爐由爐體和電控兩部分組成。爐體部分主要包括爐殼、爐襯、加熱元件、爐門及台車。爐殼 由鋼板與型鋼焊接而成，爐襯採用節能型超輕質耐火磚、矽酸鋁纖維與優質保溫材料組成複合爐襯。加熱元 件用高合金電阻絲繞製成螺旋狀放置於爐襯和台車擱磚上；台車可以來回移動，便於裝卸料，其與爐殼間采 用新穎自動密封，改狀善了密封性能；爐門的升降與台車的進出均採用電動減速機構帶動，爐底板為耐熱鑄 鋼件，並可選配台車傾斜卸料機構。
電控部分主要包括溫控、操作兩部分。溫控採用國產數顯表交流接觸器實行普通位式控制，另配記錄儀 記錄完整工藝曲線，並可超溫報警；操作採用按扭加燈光顯示，實現對台車進出、加熱元件通斷及爐門升降 等動作的控制，並設有連鎖裝置，當爐門升高工或關閉至一定位置時台車可進行動作，安全可靠。（本爐型 電控可選配PID智慧型控制櫃） 。
技術參數
| 產品型號 | 爐 膛 尺 寸（mm） 長×寬×高 | 額定功率 kw | 額定溫度 ℃ | 空爐升溫 時間 h | 最大裝載量 Kg |
| RT3-30-9 | 950×500×450 | 30 | 950 | 2.5 | 500 |
| RT3-45-9 | 1100×600×400 | 45 | 950 | 2.5 | 800 |
| RT3-65-9 | 1200×600×450 | 65 | 950 | 2.5 | 1000 |
| RT3-75-9 | 1500×750×600 | 75 | 950 | 2.5 | 1500 |
| RT3-90-9 | 1800×900×600 | 90 | 950 | 2.5 | 2500 |
| RT3-105-9 | 1800×900×650 | 105 | 950 | 2.5 | 3500 |
| RT3-120-9 | 2000×900×700 | 120 | 950 | 2.5 | 4000 |
| RT3-135-9 | 2000×1000×750 | 135 | 950 | 2.5 | 4200 |
| RT3-150-9 | 2200×1000×800 | 150 | 950 | 2.5 | 5000 |
| RT3-180-9 | 2200×1050×750 | 180 | 950 | 2.5 | 6000 |
| RT3-200-9 | 2400×1200×800 | 200 | 950 | 2.5 | 6500 |
| RT3-220-9 | 2500×1300×900 | 220 | 950 | 2.5 | 7000 |
| RT3-240-9 | 2500×1400×900 | 240 | 950 | 2.5 | 8000 |
| RT3-250-9 | 2800×1500×900 | 250 | 950 | 2.5 | 9000 |
| RT3-280-9 | 3000×1500×900 | 280 | 950 | 2.5 | 10000 |
| RT3-300-9 | 3000×1530×950 | 300 | 950 | 2.5 | 11000 |
| RT3-320-9 | 3200×1530×950 | 320 | 950 | 2.5 | 12000 |
| RT3-350-9 | 3500×1500×1200 | 350 | 950 | 2.5 | 15000 |
| RT3-380-9 | 4000×1500×1200 | 380 | 950 | 2.5 | 18000 |
| RT3-400-9 | 4500×1500×1200 | 400 | 950 | 3 | 20000 |
| RT3-420-9 | 4500×1600×1200 | 420 | 950 | 3 | 22000 |
| RT3-450-9 | 5200×1500×1200 | 450 | 950 | 3 | 25000 |
| RT3-480-9 | 5500×1500×1200 | 480 | 950 | 3 | 28000 |
| RT3-500-9 | 6000×1500×1200 | 500 | 950 | 3 | 30000 |
| RT3-540-9 | 6500×1800×1200 | 540 | 950 | 3 | 35000 |
| RT3-600-9 | 7000×1800×1200 | 600 | 950 | 3 | 38000 |
| RT3-650-9 | 7200×2000×1200 | 650 | 950 | 3 | 40000 |
| RT3-700-9 | 7500×1800×1800 | 700 | 950 | 3 | 42000 |
| RT3-750-9 | 8000×2000×2000 | 750 | 950 | 3 | 48000 |
| RT3-800-9 | 8500×2000×1500 | 800 | 950 | 3.5 | 52000 |
| RT3-900-9 | 9000×2200×1600 | 900 | 950 | 3.5 | 60000 |
