反變形法

反變形法

反變形法是指根據生產中已經發生變形的規律,預先把焊件人為地制出一個變形,使這個變形與焊後發生的變形方向相反而數值相等,這種方法稱為反變形法,即事先估計好結構變形的大小和方向,然後在裝配時給予一個相反方向的變形,與焊接變形相抵消。

概念

分析焊件施焊後可能產生變形的方向和大小,在焊接前應使被焊件發生大小相同、方向相反的變形,以抵消或補償焊後發生的變形,以達到防止焊後變形的目的,這種方法稱之為反變形法。

例子

例如,

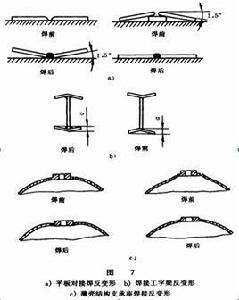

為了防止對接接頭產生的角變形,可以預先將對接處墊高,形成反向角變形見圖7a。

為了防止工字梁翼板焊後產生角變形,可以將翼板預先反向壓彎見圖7b。

在薄殼結構上,有時需在殼體上焊接支承座之類的零件,焊後殼體往往發生塌陷,為此,可以在焊前將支承座周圍的殼壁向外頂出,然後再進行焊接見圖7c。

相關補充

除了利用反變形法控制焊接變形,還有利用 剛性固定法選擇合理的裝焊順序選擇合理的焊接順序散熱法錘擊法選擇合理的焊接方法來控制焊接變形。
