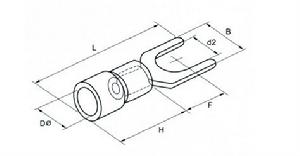

叉型預絕緣端子

簡介

絕緣端子又名冷壓端子,電子連線器,空中接頭都歸屬於冷壓端子。

是用於實現電氣連線的一種配件產品，工業上劃分為連線器的範疇。

材質要求

材料：紫銅（E-CU）
鍍層：鍍錫
預絕緣材料：聚丙烯（PA66）
保持溫度： 105℃
短時溫度： 120℃

塑膠顏色標註

顏色	字母碼
白色	WH
紅色	RD
藍色	BU
綠色	GN
灰色	BY
棕色	BN
橙色	OG
黑色	BK
象牙色	IV

檢測標準

DIN46228-4：1990-09S

壓接檢測

1按導線截面使用對應的合適的冷壓端子，要求對應規格完全相同。
2剝去導線絕緣層的長度符合規定，要求長度正確。
3導線的所有金屬絲完全包在冷壓接線端子內，要求無散落銅絲。
4壓接部位符合規定，要求壓接部位正確。
5壓接後的強度檢驗依據TB/T1507-93標準中關於抗拉強度試驗的強度，參照附表3執行，用經過校準的TLS-S2000A彈簧拉壓試驗機來檢定壓接的質量。
6壓接工具的檢驗壓接工具必須以滿足附表3的固著強度為要求，每三個月檢定一次，符合要求的工具應具有顯示其在有效期內的標籤。
7布線綑紮布線綑紮時每隔400~500mm至少綑紮一次。
