介紹

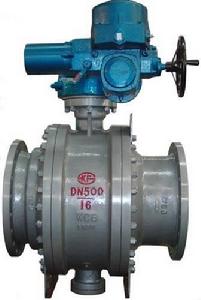

卸灰球閥一種卸灰球閥，包括閥體、與閥體固連的閥蓋、安裝在閥體中的閥芯球體、與閥芯球體連線的電動裝置，其特徵在於：所述閥體是一全球單閥座結構，所述閥體的進口端設有一閥座，所述閥座設定成背對介質流向，且所述閥體的出口端設定成流線型，以使介質順暢通過，所述電動裝置與支架連線，用於驅動閥桿。本實用新型的卸灰球閥具有保持彈簧長期有效，延長閥門使用壽命和可以自動遠程控制閥門的優點。
1、卸灰球閥：專門用來控制含塵氣體、汗顆粒液體、固體粉末等介質。
結構形式
1、卸灰球閥閥體結構形式分為：兩塊式和三塊式兩種結構。
製作工藝
1、卸灰球閥球面進行硬化處理，提高球面的抗耐磨性。
2、採用單閥座設計，在閥體中腔不形成獨立空間，排除了粉煤灰等介質在中腔的累積與球面摩擦的可能。
卸灰球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。 氣動卸灰球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易於操作和維修，適用於水、溶劑、酸和天然氣等一般工作介質，而且還適用於工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
作用
卸灰球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的套用。 氣動卸灰球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 氣動卸灰球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛採用的一種新型閥門.
優點
1． 流體阻力小，其阻力係數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑膠、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便於遠距離的控制。
5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可套用。 氣動卸灰球閥已廣泛套用於石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。
分類
一、浮動氣動球球閥 氣動卸灰球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移並緊壓在出口端的密封面上，保證出口端密封。 氣動卸灰球閥球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用於中低壓球閥。
二、固定氣動球閥 氣動球閥的球體是固定的，受壓後不產生移動。固定球球閥都帶有浮動閥座，受介質壓力後，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用於高壓和大口徑的閥門。 為了減少氣動球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特製的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。
三、彈性球氣動球閥 氣動卸灰球閥的球體是彈性的。球體和閥座密封圈都採用金屬材料製造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用於高溫高壓介質。 彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先鬆開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。 氣動卸灰球閥按其通道位置可分為直通式，三通式和直角式。後兩種球閥用於分配介質與改變介質的流向。
說明書
1、 範圍：本說明書適用於法蘭連線端的電動（或氣動）球閥。
2、 組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連線靠支架（18）和連線軸（17）。
3、使用限制 溫度和壓力限制
l 銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。
l 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。
l 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的最大工作壓力為40 Bar(4.0MPa)）。 l 電動或氣動執行機構的注意事項參見其相應的說明書。
4、 安裝
1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
3)、準備與管道連線前，須沖洗和清除乾淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附屬檔案。.
5)、本類閥應安裝在管道的水平方向或垂直方向。
6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7)、與管道連線後，請用規定的扭矩交叉鎖緊法蘭連線螺栓。
5、操作和使用
1)、操作前須確認管路和閥已被沖洗過。
2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。
3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
6、 維修
擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
注意: ●球閥在關閉狀態下，閥體內部依舊存在受壓流體
●維修前，解除管線壓力並使閥門處於打開位置
●維修前，斷開電源或氣源
結構特點
卸灰球閥三通電動球閥球閥球閥在管路中主要用來做切斷、分配和改變介質的流動方向。 卸灰球閥按結構形式可分：浮動球式、固定球式、彈性球式.
卸灰球閥主要用於截斷或接通管路中的介質，亦可用用於流體的調節與控制，卸灰球閥與其它閥門種類相比，具有角行程輸出扭矩，開啟迅速、平穩可靠，適用廣泛。
卸灰球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕,在各行業得到廣泛的套用。
卸灰球閥的選型適用原則和選用須知電動球閥的選型適用原則和選用須知
卸灰球閥的工作原理是靠旋轉球體來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的套用。
卸灰球閥採用浮動式結構，球芯為精密鑄件，外表鍍硬鉻處理，閥座採用金屬或增強聚四氟乙烯材料，流道口與管道口徑相同，流通能力極大，流阻極小，關閉時無泄漏，一般做開關閥使用，特別適用於高粘度、含纖維、顆粒狀介質。
卸灰球閥採用固定式結構，球芯上開有V型切口，可實現比例調節，流量特性為近似等百分比。
卸灰球閥產品結構特點
1.使用壽命長、密封環選用自潤滑聚四氟乙烯材料。卸灰球閥球體與密封環微摩擦，有效提高使用壽命。
2.體積小，重量輕，易於安裝保養。
3.卸灰球閥結構可任意方向安裝與管路的任何部位。
4.卸灰球閥接疊軸向填料，達到防腐A級密封工作溫度-28～300℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質適用介質為：水、蒸汽、油品、硝酸、醋酸、尿素等腐蝕性和強氧化性介質。操作方式有：手動、氣動、電動、液動和氣液聯動等。
連線尺寸表
主要外形連線尺寸表
| 型號 | 公稱壓力PN | 公稱通徑DN | 200 | 250 | 300 | 350 | 400 | 5D0 | 600 |
| 蝸輪傳動傳動卸灰球閥Q347MF | 0.6Mpa | D | 315 | 370 | 435 | 485 | 535 | 640 | 755 |
| D1 | 280 | 335 | 395 | 445 | 495 | 6D0 | 705 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| L3 | 655 | 655 | 815 | 1043 | 1043 | 1243 | 1243 | ||
| H | 714 | 821 | 936 | 1010 | 1049 | 1240 | 1320 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 22 | 24 | 24 | 26 | 28 | 30 | 30 | ||
| n-φd | 8-φ18 | 12-φ18 | 12-φ23 | 12-φ23 | 16-φ23 | 16-φ23 | 20-φ25 | ||
| 1.6MPa | D | 335 | 405 | 460 | 520 | 580 | 705 | 840 | |
| D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| L3 | 655 | 655 | 815 | 1043 | 1043 | 1243 | 1243 | ||
| H | 714 | 821 | 936 | 1010 | 1049 | 1240 | 1320 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
| n-φd | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 | ||
| 液動卸灰球閥Q747MF | 1.6MPa | D | 335 | 405 | 460 | 520 | 580 | 705 | 840 |
| D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
| D2 | 265 | 320 | 375 | 435 | 485 | 608 | 718 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| L2 | 578 | 578 | 578 | 578 | 578 | 668 | 668 | ||
| H | 708 | 797 | 836 | 866 | 896 | 1101 | 1161 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
| z-d | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 | ||
| 氣動卸灰球閥Q647MF | 1.6MPa | M | 18×1.5 | 18×1.5 | 18×1.5 | 18×1.5 | 18×1.5 | 27×2 | 27×2 |
| D | 335 | 405 | 460 | 520 | 580 | 705 | 840 | ||
| D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| H | 612 | 701 | 754 | 784 | 842 | 1010 | 1102 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
| n-φd | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 | ||
| 配用手動裝置 | S-01 | S-02 | S-03 | S-04 | S-05 | S-06 | S-07 | ||
| 電動卸灰球閥Q947MF | 1.6MPa | D | 335 | 405 | 460 | 520 | 580 | 705 | 840 |
| D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| L1 | 225 | 300 | 322 | 400 | 450 | 500 | 550 | ||
| L2 | 274 | 476 | 476 | 476 | 476 | 476 | 476 | ||
| L3 | 216 | 400 | 400 | 400 | 4D0 | 400 | 400 | ||
| L4 | 185 | 381 | 381 | 381 | 381 | 381 | 381 | ||
| H | 702 | 898 | 937 | 997 | 1027 | 1147 | 1207 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | ||
| n-φd | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 | ||
