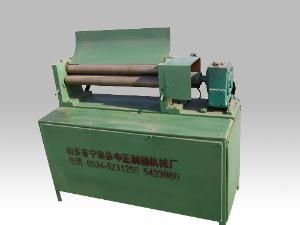

簡介
卷圓機分為機械式和液壓式兩種,機械式卷圓機是將碳鋼,不鏽鋼,有色金屬型材{角鋼,帶鋼,槽鋼,管子等}卷製成直徑φ320-φ6000mm的圓環和法蘭的一種高質量,高效益的卷圓裝置.其結構獨特.具有體積小.能耗低.效率高,無噪音安裝使用方便.操作簡單.承載能量強.壽命長.卷圓速度快.產品質量可靠等優點。液壓卷圓機是機械式卷圓機的升級產品能加大了卷圓的厚度和寬度,能夠完成機械式卷圓無法捲動厚板的缺點,代替了原有鋼板下料.對接.校正.車床加工等複雜工藝並節省了氧氣.乙炔.勞動力.原材料等,是製造法蘭的先進母體。
分類
1、角鋼卷圓機
2、角鐵卷圓機
3、扁鐵卷圓機
4、三輥卷圓機
5、法蘭卷圓機
產品介紹
該產品廣泛用於風機.橋樑模板.化工設備.電纜線架.礦用防爆開關.離心機等機械設備行業的套用。也適合用於對外加工.利潤豐厚。
規格
機械式:F6型材冷彎卷圓機
液壓式:F7型全液壓法蘭卷圓成型機
結構和工作原理
設備主要由主機、液壓站、電控櫃三大部分組成。由電動油泵輸出的高壓油,經高壓油管送入工作油缸或馬達內,高壓油推動工作油缸或馬達內柱塞,產生推推力和扭矩,通過模具部件彎曲型材。
性能描述
將不同的型材冷彎冷彎卷圓,卷圓速度快,效率高。
優點與使用
優點
法蘭成型效果好,效率高!速度快!可以捲成彈簧狀!省去以前人工切割焊接鍛打等工藝!
安裝、使用、維護
1.安裝在堅硬的基礎面上,設備保持平穩。
2.嚴格遵守規章制度和安全操作規程
3.操作人員應了解並掌握設備的結構及工作原理和保養檢查點。
4.掌握開機、停機的方法和順序(按電磁調速電機的使用說明書操作)。
5.開機前減速器應加潤滑油.
6.設備正在運行時如須打反轉,則應先將調速開關復位,停機後停1分鐘再開機。
7.被動輪進給時,應先將緊固螺栓鬆開,進給達到刻度後,再將圓螺母擰緊固定;被動輪兩邊的螺栓(4-M30)擰緊、固定。每次被動輪進給時需將工件完全退出後再進給。
8.使用過程中應及時清理壓輪槽內及工作檯表面的雜滓。
9.本機電源為三項四線。
