一、概述

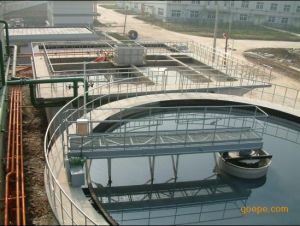

BYZBG型半橋式周邊傳動刮泥機採用中間進水和排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置。
二、工作原理
污水從池中心的進水管經導流筒擴散後，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉澱後沉積於池底，上清液通過溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池內水壓通過排泥管排出池外。主梁在周邊驅動裝置的帶動下，以中心鏇轉支座為軸心沿池頂以2.0m/min線速度行駛，主梁下部連線支架、污泥刮泥板等。近液面處設定浮渣刮板，沿中心穩流筒延伸至鉸鏈式刮渣耙，當主梁鏇轉時，浮渣刮板將液面的浮渣由池中心撇向池周，收集在鉸鏈式刮渣耙區內，收集的浮渣隨主機在池周運動至撇渣斗，通過刮渣耙的鉸鏈活動刮至撇渣斗內，排至池外。
三、主要性能
1、池底刮泥、水面撇渣。驅動裝置採用軸裝式齒輪減速電機與主動滾輪直聯傳動，結構緊湊，機械效率高；
2、平行錯位線刮泥板，連續性好、集泥的效率高；不鏽鋼刮泥板底下再安裝刮泥橡膠板，保證刮泥徹底乾淨，不會有浮泥現象發生。
3、池底坡比1：10，刮泥時污泥阻力可忽略不計；特殊的鉸支結構，過載能力強。
4、主梁選用方鋼製作，結構強度大，採用熱鍍鋅後噴面漆工藝，防腐性能強。
5、操作簡單，可實現遠程控制。
四、設備結構形式
BYZBG型半橋式周邊傳動刮泥機主要由驅動機構、主梁、中心鏇轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、排渣斗、出水三角堰板、浮渣擋板、控制箱等部件組成。
1、主梁
主梁採用優質碳鋼方鋼和型管焊接而成。主梁寬為1000mm，採用Q235A普通碳鋼板材及型材焊接而成，主梁整件高度為800mm。主梁分二段或多段製作，池心側分別於中心鏇轉支座鉸接連線，另兩側分別連線於端樑上，該處在結構設計上排除了三點支承情況下的靜不定因素，同時能適應一定範圍內由於沉澱池不均勻沉降而造成的池頂高程偏差，確保了吸泥機的正常運行。
主梁能夠承受刮泥系統所有集中載荷、刮泥阻力及每平方米範圍內200kg行人均布載荷，主梁的撓度小於1/700mm。主梁橋架上設有走道板，走道板採用高強度鋼格板或花紋板。
2、端梁及驅動裝置
端梁及驅動裝置主要由端梁、驅動減速機、行走輪、過載保護裝置等主要部件組成。
端梁採用Q235A普通碳鋼製作，驅動減速機採用軸裝斜齒輪減速器，根據我公司長年生產周邊傳動刮泥機的經驗，為提高行走輪的耐磨性及延長其使用壽命，行走輪採用實芯橡膠輪，具有高耐磨、不腐蝕性能。端梁與行走輪支架採用不鏽鋼螺栓連線，行走輪安裝方向可現場調整，確保其在周邊沿切線軌跡上運行。
驅動減速機套裝於主動輪軸上，通過力矩臂及壓縮彈簧過載保護裝置固定於端樑上。當刮吸泥機的工作扭矩超出減速機額定輸出扭矩時，減速機輸出端的力矩臂動作，並促使過載保護裝置內的彈簧壓縮，壓桿接近平面式無接觸感應開關的感應距離而瞬間切斷電源，同時發出故障信號，以達到保護設備不受損壞目的。
3、中心鏇轉支座
中心鏇轉支座主要由鏇轉轉盤、固定座、迴轉支承、中心集電環和炭刷等組成。鏇轉體的上部分別設定耳座與主梁採用銷軸鉸接，底座與池中心平台用螺栓連線。中心鏇轉支座主要承受吸泥機的全部軸向載荷及刮泥時產生的部分徑向載荷。迴轉支承採用稀油油浴潤滑，軸承的使用壽命大於10年。集電裝置內設定多組銅環和炭刷，除動力電源外，其餘均作開、停、故障信號用，該信號通過控制箱由中心集電環引至集控室顯示或供其遠程控制。鏇轉轉盤、固定座採用鑄鋼、碳鋼鋼焊接而成，具有足夠的強度和剛度。
4、刮吸泥系統
刮吸泥系統主要由集泥刮板、連線支架組成，採用優質不鏽鋼板及型材製作。集泥刮板將池底污泥刮集到池底污泥槽，通過安裝於此的吸泥管利用與排泥槽內的水位差將其壓入管路收集泥罐中排除。
5、撇渣板、鉸接式刮渣耙
撇渣板、鉸接式刮渣耙主要由優質不鏽鋼板製作而成。撇渣板安裝於主梁的下部，其距池心端緊貼中心導流筒，另一端與撇渣斗的間隙不大於5mm，並於主梁呈一定夾角安裝，確保將池內浮渣由池中心刮集至鉸接式刮渣耙處，通過鉸接式刮渣耙將其刮入撇渣斗內，將刮集的浮渣排出池外。
6、控制箱
控制箱為戶外型，設定於主梁的一側，箱體採用不鏽鋼板加工製作，控制箱具有就地控制設備的開、停，並能向集控室提供設備的所有運行信號和遠程控制功能，其防護等級為IP55。
