加工出的玻璃強度高、熱穩定性好，表面不變形、可做適當切裁處理、無自爆現象。化學鋼化技術克服了風鋼化技術的缺點，在提高玻璃強度的同時，絲毫不影響光學性能。具有其他強化玻璃品種不可替代的套用特點，化學鋼化的工藝最早由皮爾金頓公司提出。

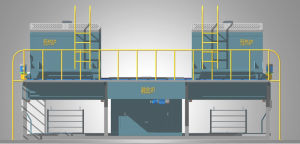

化學鋼化爐是將完成化學鋼化工藝全過程的機械設備，其主要工序是預熱-離子交換-滴鹽-緩冷組成。
化學鋼化爐主要適用於鋼化以下玻璃：
1：電子產品玻璃：手機玻璃，電腦顯示器玻璃，電腦觸摸導電玻璃，視屏，視窗玻璃，離子玻璃。
2：家電玻璃：掃瞄器玻璃，印表機玻璃，櫥櫃玻璃，消毒櫃玻璃，冰櫃面板玻璃，洗衣機視窗玻璃，夾膠安全玻璃，等離子電視玻璃。
3：光學玻璃：透光性要求極高的玻璃，強度要求極高的玻璃，平整度極高的玻璃，可鋼化超薄玻璃，鐘錶玻璃，儀表玻璃，超滑玻璃。
4：適用於任何大小的玻璃鋼化，高檔玻璃，可鋼化最薄0.4mm最厚20mm玻璃（應由於手機、手錶、飛機、潛艇、動車、捷運等高強度防火玻璃）的鋼化生產。
化學鋼化主要技術參數：
1.加工玻璃厚度：0.3~15MM
2.加工玻璃最大規格：
4MM及以上玻璃：1800*3600
3MM及以下玻璃：1200*1500
3.預熱溫度：300~400度
4.離子交換溫度：400~500度
5.離子交換時間：2~12小時
6.工作介質：硝酸鉀以及催化劑
化學鋼化玻璃強度指標：
表面應力500~800MPa；深度10~60um，精度±2um
落球實驗高度：
3MM及以上玻璃：227克鋼球>2~3米高度
2MM及以下玻璃：227克鋼球>1~1.5米高度
1MM及以下玻璃：130克鋼球>0.5~1.5米高度
溫差實驗範圍：120度溫差
