包裝透氧儀

包裝透氧儀，又名薄膜透氧儀、包裝材料透氧儀、透氧性測試儀、薄膜氧氣透過量測試儀等。

包裝透氧儀，又稱為氧氣透過率測試儀、氧氣透過率測定儀，薄膜透氧儀、氧氣透過量測定儀、透氧性測試儀。設備主要用於塑膠薄膜、高阻隔性材料、太陽能背板、片材、複合材料、鍍鋁膜、共擠膜等膜、鋁箔、片狀材料及塑膠、橡膠、紙質、玻璃、金屬等材料的瓶、袋、罐、盒等包裝容器的氧氣透過率測試。

簡介

包裝透氧儀適用於塑膠包裝容器與包裝薄膜材料的透氧性測試。該設備具有溫度與濕度控制功能，採用等壓法測試原理，執行GB/T19789-2005（包裝材料塑膠薄膜和薄片氧氣透過性試驗庫侖計檢測法）、ASTMD3985(使用電量計感測器測量氧氣通過塑膠膜及薄板的傳遞速率的試驗方法)、ASTMF1307、ASTMF1927、ISO15105-2等標準。

檢測意義

包裝的阻隔性能主要是指包裝材料對氣體、液體等滲透物的阻隔作用。阻隔性能 檢測包括對氣體（氧氣、氮氣、二氧化碳等）與水蒸氣透過性能檢測兩類。
氧氣是影響食品、藥品等商品貨架期質量的重要因素，也是分析貨架期的重要參考。通過對該項目的檢測能夠分析解決由於對氧氣、水蒸氣敏感而產生的氧化變質 、受潮發霉等質量問題。

測試原理

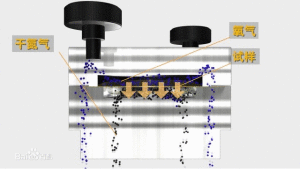

測試原理圖

等壓法 測試原理，又可稱為庫侖電量法。將預先處理好的試樣夾緊於測試腔之間，氧氣或空氣在薄膜的一側流動，高純氮氣在薄膜的另一側流動。氧氣分子穿過薄膜擴散到另一側中的高純氮氣中，被流動的氮氣攜帶至感測器。通過對感測器測量到的氧氣濃度進行分析，從而計算出氧氣透過率等參數。對於包裝容器而言，高純氮氣在容器內流動，空氣或高純氧氣包圍在容器的外側。

技術特徵

1、專業——OX2/230是一款專業用於薄膜測試和容器測試的氧氣透過率（OTR）測試系統；支持三種不同的試驗模式，可同時滿足高、中、低不同阻隔性質材料的測試要求；系統內置的高精度氧氣感測器，不僅可以提供超寬的測試範圍（0.01～65000cm3/m2·d），還具有超長的使用壽命。
2、高效——OX2/230的設計基於等壓法測試原理，融合了Labthink獨有的三腔一體集成塊，在保證試樣獨立測試的基礎上，將試驗效率提高了3倍；同時，一台主機可以擴展連線9台衛星機，輕鬆實現30個試樣並行測試。
3、智慧型——OX2/230搭配了Labthink最新的操作軟體，具有人性化的操作界面和智慧型化的數據處理功能；同時，在區域網路的環境中，還支持Lystem™實驗室數據管理系統，統一管理試驗結果和試驗報告。

執行標準

ISO15105-2、GB/T19789、ASTMD3985、ASTMF2622、ASTMF1307、ASTMF1927、JISK7126-2、YBB00082003

技術參數

薄膜透氧儀

①薄膜測試技術指標：
測試範圍:0.01～6500cm3/m2·d（常規）
0.07～65,000cm3/m2·d（可選）
試樣數量:1～3件（數據各自獨立）
解析度:0.001cm3/m2·d
試驗溫度:15℃～55℃（常規）
控溫精度:±0.1℃（常規）
試驗濕度:0%RH、35%RH～90%RH
控濕精度:±1%RH
試驗氣體:O2、空氣等（氣源用戶自備）
測試面積:50cm2
試樣厚度:≤3mm（其他厚度要求可定做）
試樣尺寸:108mmx108mm
載氣:99.999%高純氮氣或含氫2％的氮氣（氣源用戶自備）
氣源壓力:≥0.28MPa
接口尺寸:1/8英寸金屬管
外形尺寸:690mm(L)×350mm(W)×360mm(H)
電源:AC(85～264)V(47～63)Hz
淨重:70kg
②容器測試（另購）：
測試範圍:0.0001～60cm3/pkg·d
試樣數量:1～3件（數據各自獨立）
解析度:0.00001cm3/pkg·d
試驗溫度:15℃～55℃（常規）
控溫精度:±0.1℃（常規）
試驗濕度:0%RH、35%RH～90%RH
控濕精度:±1%RH
試驗氣體:O2、空氣等（氣源用戶自備）
試樣尺寸:控溫1個容器：小於Ф150mm，高度小於380mm
控溫3個容器：小於Ф100mm，高度小於380mm
非控溫尺寸不限
載氣:99.999%高純氮氣或含氫2％的氮氣（氣源用戶自備）
氣源壓力:≥0.28MPa
接口尺寸:1/8英寸金屬管
外形尺寸:690mm(L)×350mm(W)×360mm(H)
電源:AC(85～264)V(47～63)Hz
淨重:70kg
