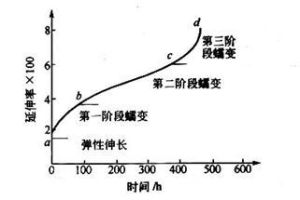

（圖）加速蠕變定義
某些金屬，在產生蠕變現象之後，由於溫度的升高，蠕變現象加速的情況。
如鉛、錫及它們的合金，在常溫條件下，也能表現出蠕變現象。產生蠕變所需的應力，甚至可以小於材料的彈性極限。蠕變現象的產生，是由三個方面的因素構成：溫度、應力和時間。碳鋼在300-400℃時，在應力的作用下即能明顯地出現蠕變現象。當溫度在高於400℃時，即使應力不大，也要出現較大速率的蠕變。合金鋼的溫度超過400~450℃時，在一定的應力作用下，就會發生蠕變、溫度愈高，蠕變現象愈明顯。高溫高壓火電廠中產生蠕變的部件較多，如主蒸汽管道、鍋爐聯箱、汽水管通、高溫緊固件、汽輪機汽缸等。
危害
由於金屬蠕變的累積，使金屬部件發生過量的塑性變形而不能使用，或者蠕變進入到了加速發展階段，發生蠕變破裂，均會使部件失效損壞，甚至發生嚴重事故。所以，對於長期運行的高溫部件，要進行嚴格的蠕變監測。當然，一些部件在工作中出現一些塑性變形還是允許的，只要它們在整個工作期限內（例如10萬小時），由於蠕變所累積的塑性變形量不超過允許值即可。例如，一般規定主蒸汽管道、高溫蒸汽聯箱經10萬小時運行後，總變形量不超過1%；汽輪機汽缸10萬小時後的總變形量不超過0。1%；鍋爐的合金鋼過熱器管和再熱管，當蠕變脹粗大於2。5%時，即行更換；鍋爐的碳鋼過熱器管和再熱器管，當蠕變脹粗大於3。5%時，即行更換。
