基本介紹
測量運載體線加速度的儀表。測量飛機過載的加速度計是最早獲得套用的飛機儀表之一。飛機上還常用加速度計來監控發動機故障和飛機結構的疲勞損傷情況。在各類飛行器的飛行試驗中，加速度計是研究飛行器顫振和疲勞壽命的重要工具。在飛行控制系統中，加速度計是重要的動態特性校正元件。在慣性導航系統中，高精度的加速度計是最基本的敏感元件之一。不同使用場合的加速度計在性能上差異很大，高精度的慣性導航系統要求加速度計的解析度高達0.001g，但量程不大；測量飛行器過載的加速度計則可能要求有10g的量程，而精度要求不高。定義
定義1、敏感檢測質量的慣性力，測量線加速度的儀表。
定義2、利用檢測質量塊的慣性力來測量載體加速度的敏感裝置。分為線加速度計和角加速度計
正文
測量運載體線加速度的儀表。測量飛機過載的加速度計是最早獲得套用的飛機儀表之一。飛機上還常用加速度計來監控發動機故障和飛機結構的疲勞損傷情況。在各類飛行器的飛行試驗中，加速度計是研究飛行器顫振和疲勞壽命的重要工具。在飛行控制系統中，加速度計是重要的動態特性校正元件。在慣性導航系統中，高精度的加速度計是最基本的敏感元件之一。不同使用場合的加速度計在性能上差異很大，高精度的慣性導航系統要求加速度計的解析度高達10-9 g，但量程不大；測量飛行器過載的加速度計則可能要求有102 g的量程，而精度要求不高。基本模型

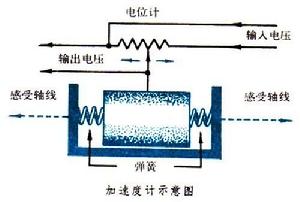

加速度計由檢測質量（也稱敏感質量）、支承、電位器、彈簧、阻尼器和殼體組成。檢測質量受支承的約束只能沿一條軸線移動，這個軸常稱為輸入軸或敏感軸。當儀表殼體隨著運載體沿敏感軸方向作加速運動時，根據牛頓定律，具有一定慣性的檢測質量力圖保持其原來的運動狀態不變。它與殼體之間將產生相對運動，使彈簧變形，於是檢測質量在彈簧力的作用下隨之加速運動。當彈簧力與檢測質量加速運動時產生的慣性力相平衡時，檢測質量與殼體之間便不再有相對運動，這時彈簧的變形反映被測加速度的大小。電位器作為位移感測元件把加速度信號轉換為電信號，以供輸出。加速度計本質上是一個一自由度的振盪系統，須採用阻尼器來改善系統的動態品質。
加速度計分類和工作原理
加速度計的類型較多：按檢測質量的位移方式分類有線性加速度計(檢測質量作線位移)和擺式加速度計（檢測質量繞支承軸轉動）；按支承方式分類有寶石支承、撓性支承、氣浮、液浮、磁懸浮和靜電懸浮等；按測量系統的組成形式分類有開環式和閉環式；按工作原理分類有振弦式、振梁式和擺式積分陀螺加速度計等；按輸入軸數目分類，有單軸、雙軸和三軸加速度計；按感測元件分類，有壓電式、壓阻式和電位器式等。通常綜合幾種不同分類法的特點來命名一種加速度計。閉環液浮擺式加速度計 它的工作原理是：當儀表殼體沿輸入軸作加速運動時，檢測質量因慣性而繞輸出軸轉動，感測元件將這一轉角變換為電信號，經放大後饋送到力矩器構成閉環。力矩器產生的反饋力矩與檢測質量所受到的慣性力矩相平衡。輸送到力矩器中的電信號（電流的大小或單位時間內脈衝數）就被用來度量加速度的大小和方向。擺組件放在一個浮子內，浮液產生的浮力能卸除浮子擺組件對寶石軸承的負載，減小支承摩擦力矩，提高儀表的精度。浮液不能起定軸作用，因此在高精度擺式加速度計中，同時還採用磁懸浮方法把已經卸荷的浮子擺組件懸浮在中心位置上，使它與支承脫離接觸，進一步消除摩擦力矩。浮液的粘性對擺組件有阻尼作用,能減小動態誤差,提高抗振動和抗衝擊的能力。波紋管用來補償浮液因溫度而引起的體積變化。為了使浮液的比重、粘度基本保持不變，以保證儀表的性能穩定，一般要求有嚴格的溫控裝置。
撓性擺式加速度計 採用撓性支承的擺式加速度計。擺組件用兩根撓性桿與儀表殼體連線。撓性桿繞輸出軸的彎曲剛度很低，而其他方向的剛度很高。它的基本工作原理與液浮擺式加速度計類似。這種系統有一高增益的伺服放大器，使擺組件始終工作在零位附近。這樣撓性桿的彎曲很小,引入的彈性力矩也微小,因此儀表能達到很高的精度。這類加速度計有充油式和乾式兩種。充油式的內部充以高粘性液體作為阻尼液體，可改善儀表動態特性和提高抗振動、抗衝擊能力。乾式加速度計採用電磁阻尼或空氣膜阻尼，便於小型化、降低成本和縮短啟動時間，但精度比充油式低。
振弦式加速度計 由兩根相同的弦絲作為支承的線性加速度計。兩根弦絲在永久磁鐵的氣隙磁場中作等幅正弦振動。弦絲的振動頻率與弦絲張力的平方根成比例。不存在加速度作用時，兩根弦絲的張力相等，振動頻率也相等,頻率差等於零。當沿輸入軸有加速度作用時,作用在檢測質量上的慣性力使一根弦絲的張力增大，振動頻率升高；而另一根弦絲的張力則減小，振動頻率降低。儀表中設有和頻控制裝置，保持兩根弦絲的振動頻率之和不變。這樣兩根弦絲的振動頻率之差就與輸入加速度成正比。這一差頻經檢測電路轉換為脈衝信號，脈衝頻率與加速度成正比，而脈衝總數與速度成正比，因此這種儀表也是一種積分加速度計。弦絲張力受材料特性和溫度影響較大，因此需要有精密溫控裝置和弦絲張力調節機構。
擺式積分陀螺加速度計 利用自轉軸上具有一定擺性的雙自由度陀螺儀來測量加速度的儀表。陀螺轉子的質心偏離內環軸，形成擺性。如果轉子不轉動，陀螺組件部分基本上是一個擺式加速度計。當沿輸入軸（即陀螺外環軸）有加速度作用時，擺繞輸出軸（即內環軸）轉動，使軸上的角度感測器輸出信號，經放大後饋送到外環軸力矩電機，迫使陀螺組件繞外環軸移動，在內環軸上產生一個陀螺力矩。它與慣性力矩平衡，使角度感測器保持在零位附近。陀螺組件繞外環軸轉動的角速度正比於輸入加速度，轉動角度的大小就是輸入加速度的積分，即速度值。通常在外環軸上安裝一個脈衝輸出裝置，用以得到加速度計測量的加速度和速度信息：脈衝頻率表示加速度；脈衝總數表示速度。這種加速度計靠陀螺力矩來平衡慣性力矩，它能在很大的量程內保持較高的測量精度，但結構複雜、體積較大、價格較貴。
參考書目
王壬林編：《加速度計》，國防工業出版社，北京，1982。
