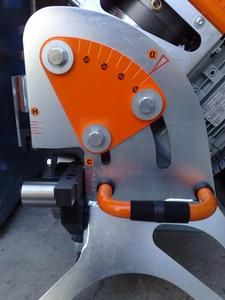

刨邊機

刨邊機

刨邊機屬於工具機金屬加工的刨削領域,它是由固定座、活動座、輸送機構、對中機構、氣動壓板機構、絲桿傳動機構及刀座機構組成,對中機構由液壓馬達、齒輪、齒條、拉桿等組成,鋼板對中機構安裝於活動座,能夠使鋼板兩邊有相等的加工餘量,本實用新型單程刀具的刨削量高達6mm,並能夠對鋼板雙邊同時進行快速刨削,具有高刨削量、高切削效率及良好的坡口粗造度等優點,保證鋼板所需坡口角度、尺寸及鋼管加工成型前的技術要求

概述

刨邊機屬於工具機金屬加工的刨削領域,它是由固定座、活動座、輸送機構、對中機構、氣動壓板機構、絲桿傳動機構及刀座機構組成,對中機構由液壓馬達、齒輪、齒條、拉桿等組成,鋼板對中機構安裝於活動座,能夠使鋼板兩邊有相等的加工餘量,本實用新型單程刀具的刨削量高達6mm,並能夠對鋼板雙邊同時進行快速刨削,具有高刨削量、高切削效率及良好的坡口粗造度等優點,保證鋼板所需坡口角度、尺寸及鋼管加工成型前的技術要求

構成

刨邊機,它是由固定座、活動座、輸送機構、氣動壓板機構、絲桿傳動機構及刀座機構,壓縮空氣站、液壓站及電控系統等組成,絲桿傳動機構分別安裝於固定座及活動座內,氣動壓板機構安裝於橫樑底面下,輸送輥道、輸出輥道位於刨邊機兩端,其特徵是對中機構是由液壓馬達、齒輪、齒條、拉桿等組成,鋼板對中機構安裝於活動座的橫樑內側上。

作用

在高頻焊管生產線的調試生產中,一些附機的調整非常關鍵,直接影響成品的質量。闡述刨邊機在高頻焊管生產線中的套用以及調整問題,主要從刨刀的浮動仿形和通過導板以及立輥控制帶鋼的位置兩方面進行分析。刨邊機是高頻直縫焊管中的輔助設備,通常安放於成型段入口夾送前,其作用是將帶鋼邊緣加工出一定角度的坡口和鈍邊,以便在生產厚壁管時高頻焊機焊接牢固,提高產品的穩定性。1!帶鋼的浮動和擺動刨邊機(圖1)與銑邊機相比,具有節能(被動刨削)、安全等優點

性能特點

1. 一名工作人員可以同時照看幾台設備,工作條件簡單,容易操作。
2.適合加工普通碳鋼,中碳鋼,不鏽鋼,鋁合金等各種材質板材。
3. LH-Q40 能一次性加工出斜邊寬度為 12 毫米(當板材為 400MP 普通碳鋼)。
4. LH-Q50 能一次性加工出斜邊寬度為 20 毫米(當鋼材為 400MP 普通碳鋼) 。
5. 機身可選配液壓升降裝置,鋼板更換及厚度調接簡單容易。
6 該機器是生產型設備,生產率高,工作時機器自動前行,加工質量穩定。
7. 既適合大批量集中式生產,也可以分散在車間各處靈活使用。
8. 具有投資小,加工長度無限制,靈活性高等特點。
9. 在加工大型板材過程中,本機自動沿鋼板 / 鋼管的邊緣前行,進給速度快,效率高。鋼板無變形,不改變鋼材金相。
10. 在加工小型板材過程時,小型板材直接放入機器即可、方便實用。

刨邊機安全操作規程

1.試車前必須作好電源、液壓系統軌道等部位的安全檢查,按規定要求加注潤滑油。多人操作應有人統一指揮。
2.加工工件必須卡、壓牢固。加工中若板料鬆動,應停車進行調整。
3.利用行車裝卸工件時必須遵守掛鈎工安全操作規程,與行車工密切配合。
4.板料壓好後,所有輔助人員必須離開小車移動的區域。
5.工作時精力必須集中,並時刻注意設備運轉情況。刨邊機開動過程中操作者不準離開。
6.加工完的板科應堆放整齊,地面鐵屑應及時清掃。碼垛應保持穩定性。

刨邊機安全操作維護規程

1、操作者應熟悉工具機的性能和結構,禁止超性能使用。
2、 按潤滑規定加注潤滑油,檢查各部潤滑情況,保持潤滑系統清潔。
3、 工作的夾緊:將板料調正後,用手動千斤頂輕壓板料,再開啟油泵,打開總開關閥和各液壓千斤頂開關,使液壓千斤頂壓緊工件,並將手動千斤頂一一鏇緊。
4、 調整行程制子:左右行程制子的位置應根據工件的加工長度,並留出適當的行程速度位置上。開動主傳動箱時,應先看一下行程換向開關的位置是否正確,以防撞壞開關引起事故。
5、 刀架的快速移動和自動進給:
6、 將進給箱上的手柄扳到:“快速移動”位置,把控制方向的手柄扳至需要的位置。然後按有關按鈕,即可驅動刀架作快速移動。將手柄扳到“自動進給”位置,用手輪調整到所需要的進給量,開動主傳動箱的往復行程,刀架即可按規定方向作進給運動,進給運動是在切削行程開始時完成的。

使用說明及保養事項

1、正確使用機械:只能用於金屬材料的刨邊作業工作,不要將刨邊機用於其它目的。
2、電源供給:對刨邊機所加電壓要準確,要確認所加電壓與工具商標上指定的電壓相同。好比不要用刨邊機切割塑膠、非本質磚石塑膠材料。
3、一定不要委曲碰運處物體:一定要站好,保持平衡。
4、室外用延長線:只能使用室外用的有此標記的延長線。在室外功課時,要戴橡膠手套和防滑靴,長發者要戴護髮罩。
5、更換部件時只可使用相同的更換部件。
6、檢查損壞的部件:使用刨邊機之前。
7、保持功課區域清潔,雜亂的功課區域會導致受傷。
8、防止觸電:防止身體與接地物體表面相接,如金屬管道、鐵絲網等。留意!不要將工具暴露在雨水中,假如導線受損或被切割要立即拔下電源插頭。
9、握緊刨邊機:馬達開動時要用雙手握緊刨邊機。
10、穿戴要適當:不要穿寬大的衣服或戴裝飾品,由於可能會捲入轉動的部件里。
11、保持警惕:要謹嚴小心,保持清醒。疲憊時不要操縱刨邊機。
12、固定住金屬板材:避免功課板材突然轉動或移動,避免工具突然起動。
13、進行切剪之前,要除去金屬材料上的土壤、鐵屑等。
14、拔下刨邊機電源插頭:不用刨邊機時、維修之前,以及更換附屬檔案如碳刷時,要拔下刨邊機電源插頭。
15、保持功課區域的環境,在沒有接受特別練習的情況下,不要操縱刨邊機剪下金屬板材,不要將刨邊機暴露在雨水中。不要在濕潤的地方、有可燃性液體或氣體的地方使用刨邊機。所有參觀者都要闊別功課區域。開始剪下之前一定要清理功課區域,保證腳下牢固。
16、不要用力扭動刨邊機:讓刨邊機按其預期的速度工作,刨邊機會工作得更好、更安全。
17、保管好不用的刨邊機:不用時將刨邊機存放在乾燥的高處或能上鎖——兒童夠不到的地方。
18、讓兒童闊別功課區域:不要讓參觀者接觸刨邊機或延長線。操縱時要戴護耳器。
19、攜帶刨邊機:用前把手持握刨邊機,要關掉開關,讓刀片朝後。
20、要使用防護眼鏡:還要穿安全靴和貼合身的衣服,戴防護手套、防震器和頭盔。應仔細檢查受損部位,以確定其是否操縱正常並達到預期的機能。
21、細心保養刨邊機:按期檢查刨邊機導線,假如受損,要在指定的維修服務站修理。
