定義

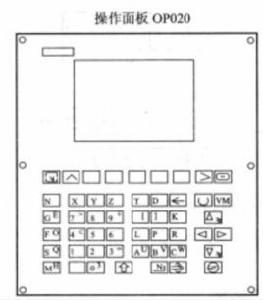

SINUMERIK 802S操作面板(OPO20)採用液晶顯示螢幕,可獨立安裝在便於操作的位置上，操作面板和ECU之間由專門的電纜連線起來。工具機控制臺(MCP)可以和操作面板(OPO20)安裝在一起，也可以獨立安裝，它們之間由專門的電纜相連線，MCP上有六個自由定義鍵,用戶可根據需要設定工具機功能。
相關概念
SIEMENS數控系統
SIEMENS數控系統的產品類型SIEMENS數控系統以較好的穩定性和較優的性能價格比，在我國數控工具機行業被廣泛套用。圖為 SIEMENS數控系統的產品類型，主要包括802、810、840等系列。
SIEMENS 802S/C系列
SIEMENS 802S/C系列包括802 S/Se/S Baseline、802 C/Ce/C Baseline等型號,它是西門子公司20世紀90年代末專為簡易數控工具機開發的集CNC、PLC於一體的經濟型控制系統,系統的性價比較高,近年來廣泛套用於國產經濟型、普及型數控車、銑、磨床上。SIEMENS802SC系列數控系統的共同特點是結構簡單、體積小、可靠性高、軟體功能較強；區別是：802 S/Se/S Baseline系列採用步進電機累動，802 C/Ce/C Baseline系列採用交流伺服驅動系統。
SIEMENS 802D系列
802D是普及型數控工具機的常用數控系統，與802S/C相比，其結構、性能有較大的改進與提高。802D可控制四個進給軸和一個數字或模擬主軸，CNC各組成部件間利用PROFIBUS匯流排連線。802D可配套採用 SIMODRIVE6Ue驅動裝置與1FK7系列伺服電機，基於 Windows的調試軟體可以便捷地設定驅動參數，並對驅動器的參數進行動態最佳化802D內置集成PLC，可對工具機進行開關量邏輯控制。802D還隨機提供標準的PLC子程式庫和實例程式,簡化了製造廠的設計過程，縮短了設計周期。802D具有友好的操作界面、單色或彩色104英寸TFT顯示器、水平和垂直安裝的全功能數控鍵盤、標準工具機控制臺、RS232串列接口、生產現場匯流排接口、標準鍵盤接口、PC卡(用於數據備份和批量生產)等,這些都為操作和編程人員提供了方便。
套用
802S數控系統
SINUMERIK 802S數控系統的總體連線框圖SINUMERIK 802S系列數控系統包括802S、802Se、802 S Baseline等型號，它是西門子公司20世紀90年代末專為簡易數控工具機開發的集CNC、PILC於一體的經濟型控制系統。802S採用獨立操作面板OPO20與工具機控制臺MCP,顯示器5.7英寸單色液晶顯示，PLC的I/O模組與ECU間通過匯流排連線。
802S數控系統採用32位微處理器(AM486DE2)、分離式操作面板(OP020)和工具機控制臺(MCP)，可控制2~3個步進電動進給軸和一個伺服主軸(或者變頻器)。PLC模組帶有16點數字輸入和16點數字輸出,輸入/輸出模組通過匯流排插頭直接連線到ECU模組上，輸入/輸出點數可根據需要增加I/O模組，可擴展至64點輸入和64點輸出。802S常與該公司的 STEPDRIVE C/C+步進驅動配套，步進電機的控制信號為脈衝信號、方向信號和使能信號，步距角通常為0.36°，圖示為 SINUMERIK 802S數控系統的總體連線框圖。
