簡介

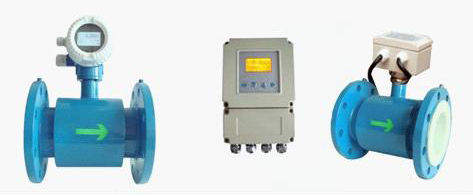

LDG系列電磁流量計由轉換器和LDB感測器組成,轉換器可直接裝配在感測器上,組成結構緊湊的一體化電磁流量計,或將轉換器和感測器通過外部信號電纜連線即分離型電磁流量計。
測量原理
根據法拉第電磁感應原理 ,在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時,導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流速成正比例,其值為:
E=B*V*D*K
式中:E-感應電勢;
K-與磁場分布及軸向長度有關的係數;
B-磁感應強度;
V-導電液體平均流速;
D-電極間距;(測量管內直徑)
電磁流量計測量原理圖
感測器將感應電勢E作為流量信號,傳送到轉換器,經放大,變換濾波等信號處理後,用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出,報警輸出及頻率輸出,並設有RS-485等通訊接口,並支持HART和MODBUS協定。
特點
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響 ;
2、測量管內無阻礙流動部件,無壓損,直管段要求較低;
3、系列公稱通徑DN15~DN3000。感測器襯裡和電極材料有多種選擇;
4、轉換器採用新穎勵磁方式,功耗低、零點穩定、精確度高。流量範圍度可達1500:1;
5、轉換器可與感測器組成一體型或分離型;
6、轉換器採用16位高性能微處理器,2x16LCD顯示,參數設定方便,編程可靠;
7、流量計為雙向測量系統,內裝三個積算器:正向總量、反向總量及差值總量;可顯示.莊、反流量,並具有多種輸出:電流、脈衝、數字通訊、HART;
8、轉換器採用表面安裝技術(SMT),具有自檢和自診斷功能
分離式電磁流量計日常保養步驟
很多客戶在諮詢流量計 怎樣保養,下面儀表就這個問題,為大家講解。一、流量計表面擦拭步驟:1.先用乾細棉布或擦拭紙擦拭表面,以擦拭其灰塵或測量後機件遺留的油污等。2.再用乾淨細乾棉布沾上工業用酒精,擦拭外表面,酒精具揮發性會自然蒸發。3.必要時,可使用花崗岩專用保養油再擦拭。二、流量計外表擦拭步驟:1.先用乾細棉布或擦拭紙擦拭流量計,以擦拭其灰塵或油污塵或油污等。
2.也可使用吹氣壺,將灰塵吹掉。3.必要時,可再用乾淨細乾棉布沾上工業用酒精或高級潤滑油,擦拭磨擦表面。液體流量計潤滑部分保養步驟:1.先用細棉布將灰塵擦拭乾淨。2.流量計潤滑部分再加入潤滑機油、或由黃油槍加入等,小心注意其儀器外表勿受傷。2.再用乾淨細乾棉布沾上工業用酒精,擦拭儀器外表,尤其金屬及非金屬表面。
三、流量計鏡面擦拭步驟:1.先用拭鏡紙輕輕擦拭鏡面表面,勿用力以免傷及鏡面。2.再用棉花棒沾工業用酒精,輕輕擦拭鏡面表面,並需等酒精揮發後,再裝回去。3.鏡面擦拭可區分成校正玻璃片及鏡頭內透鏡組,由於灰塵粒子會造成成像的黑點,鏡面擦拭至為重要,裝置後需重新借著影像觀察擦拭結果。
四、流量計傳動部分:分乾磨擦部分及潤滑部分,乾磨擦部分又有氣浮軸承及無牙絲桿傳動機構之區分。乾磨擦部分保養步驟:1.先用乾細棉布或擦拭紙擦拭磨擦表面,以擦拭其灰塵或油污等。2.也可使用吹氣壺,將灰塵吹掉。3.必要時,可再用乾淨細乾棉布沾上工業用酒精或高級潤滑油,擦拭磨擦表面。液體流量計潤滑部分保養步驟:1.先用細棉布將灰塵擦拭乾淨。2.液體流量計潤滑部分再加入潤滑機油、或由黃油槍加入。
分離式電磁流量計安裝注意要點
分離式電磁流量計的感測器應垂直安裝 ,並且流體自下而上流動,以滿足固、液兩項處於混合的狀態。原因是如介質中有固體物(泥沙、小石子顆粒等)容易發生沉澱的情況。另外管路中有魚和雜草的情況魚在管路中的遊動,會造成流量計輸出的來回擺動;掛在電極附近的雜草的來回擺動也會引起流量計的輸出不穩定。在流量計上游入口處設定金屬濾網擋住魚和雜草進入測量管內。分離式電磁流量計防止負壓的管路設定操作不當將引起感測器內產生負壓。當同時關閉流量計上、下游的閥門,若流體的溫度高於氣溫.冷卻後收縮,使管內壓力有形成負壓的危險。負壓造成襯裡與金屬導管剝離,引起電極泄漏。
在分離式電磁流量計附近加負壓防止閥,打開閥門接通大氣壓,以防止在感測器內產生負壓。分體式電磁流量計下游接有垂直管道時,若用流量感測器上游閥門來關閉或調節流量,感測器測量管內將形成負壓。為了防止負壓,需加背壓或使用下游閥門來調節和關閉流量。
分離式電磁流量計適當的維護空間,大口徑流量計往往安裝在儀表井內,為了管道安裝、接線、檢查和維護的方便,需要留有適當的空間。為了觀測、接線和維護的方便,儀表安裝應距地面有一定的高度,以便於清洗、安裝。
