分度盤

分度盤是將工件夾持在卡盤上或兩頂尖間，並使其鏇轉、分度和定位的工具機附屬檔案。按其傳動、分度形式可分為蝸桿副分度盤、度盤分度盤、孔盤分度盤、槽盤分度盤、端齒盤分度盤和其它分度盤(包括電感分度盤和光柵分度盤)。分度盤主要用於銑床，也常用於鑽床和平面磨床，還可放置在平台上供鉗工劃線用。分度盤主要有通用分度頭和光學分度頭兩類。HV系列立臥轉台在垂直位置時，與尾座(特殊定貨)配合使用，可對較複雜的工件進行圓周分度鑽削和銑削。

名稱

分度盤，英文名稱rotary table, indexing head

分度盤

英文名稱：Indexing Plate

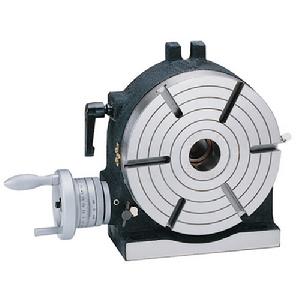

強力型分度盤

分度盤是將工件夾持在卡盤上或兩頂尖間，並使其鏇轉、分度和定位的工具機附屬檔案。按其傳動、分度形式可分為蝸桿副分度盤、度盤分度盤、孔盤分度盤、槽盤分度盤、端齒盤分度盤和其它分度盤(包括電感分度盤和光柵分度盤)。按其功能可分為萬能分度盤、半萬能分度盤、等分分度盤。按其結構形式又有立臥分度盤、可傾分度盤、懸樑分度盤。分度盤作為通用型工具機附屬檔案其結構主要由夾持部分、分度定位部分、傳動部分組成。分度盤主要用於銑床，也常用於鑽床和平面磨床，還可放置在平台上供鉗工劃線用。分度盤主要有通用分度頭和光學分度頭兩類。

相關介紹

HV系列橫立兩用分度盤(立臥迴轉工作檯)是銑床的主要附屬檔案之一，可用在銑床上進行分度鑽孔或銑削、圓周切削、鏜孔、鍃平等工作。

工作檯有360°刻線，並有刻度值為1'的刻度環和最小分化值為10“的游標環。迴轉工作檯具有剎緊和分度蝸桿脫落機構。

每個規格的工作檯分別提供連線不同卡盤的法蘭盤，作為特殊訂貨，並將法蘭盤獨立包裝。

另外，為特殊訂貨所提供的分度盤附屬檔案可實現由2至66和67至132間所有能被2、3和5整除的所有整數的分度。

HV系列立臥轉台在垂直位置時，與尾座(特殊定貨)配合使用，可對較複雜的工件進行圓周分度鑽削和銑削。

一、技術說明

1.採用高強度FC30鑄鐵製造

2.適合銑床或其它特殊機械作分割切削使用

3.新型的主軸鎖固系統，較傳統雙邊壓板型，鎖固更強，切削更穩固

4.可做360度過轉，把手迴轉一圈4度，最小刻度劃10秒

5.可做水平及垂直方向使用

6.可做附加特別附屬檔案:蜂巢板及尾座

7.減速比例1：90

參數

ORDER NO.	Tabl			Base dimension			Bolt slots	The Load Capacity For Rotary Table		Center sleeve	Gross Weight kg/lb wooden case(W) Caron(C)
	Outer diamensions		Height
	A1	D	H	H1	A	B	g	Horizontal	Vertical
HV-6	78 3.07	150 5.91	80 3.11	100 3.94	200 7.87	160 6.30	15 0.59	40KGS	20KGS	MT-2	(C)13
HV-8	100 3.94	200 7.87	105 4.13	135 5.31	265 10.43	220 8.66	17 0.67	80KGS	40KGS	MT-3	(C)26
HV-10	110 4.33	250 9.84	115 4.53	165 6.50	325 12.80	280 11.02	17 0.67	90KGS	50KGS	MT-3	(C)37
HV-12	130 5.12	300 11.81	135 5.32	195 7.68	388 15.27	330 12.99	18 0.71	120KGS	60KGS	MT-4	(C)70
HV-14	150 5.12	350 13.78	140 5.51	230 9.03	450 17.72	380 14.95	18 0.71	130KGS	70KGS	MT-4	(C)92
HV-16	150 5.90	406 15.98	155 6.10	255 10.03	500 16.69	430 16.93	18 0.71	140KGS	60KGS	MT-4

規格型號

TSL150(HV-6)	TSL200(HV-8)	TSL250(HV-10)	TSL300(HV-12)	TSL350(HV-14)	TSL400(HV-16)
A	200	265	325	388	450	525
B	160	220	280	330	390	450
C	100	135	165	195	230	260
D	Φ150	Φ200	Φ250	Φ300	Φ350	Φ400
E	16					18
G	17
H	83	105	115	135	138	150
J	10	10	15
M	MT2	MT3	MT4
N	78	98	113	133	128	145
淨重	14	28	43	71	83	93
毛重	15	30	45	73	85	95
箱體尺寸	27×24×13	38×30×16	45×35×18	55×45×19	55×48×19	55×50×20

光學型

主軸上裝有精密的玻璃刻度盤或圓光柵,通過光學或光電系統進行細分、放大,再由目鏡、光屏或數顯裝置讀出角度值。分度精度可達±1″，光學分度盤用於精密加工和角度計量。

注意事項

A：使用電磁閥需知：

鬆開 鎖緊 使用 -2D2 電磁閥 CV 02 積程式止逆閥

鏇轉 回位 使用-3C4 電磁閥 PCV 02W 積程式防逆閥

B：程式寫法：

在程式寫的時候 當油壓單元開啟後5sec 在鎖緊，回位的狀態 依次執行 回位，鎖緊

（此種狀況防止防止鏇轉，回位的油缸在停機一段時間後，會有泄壓現象{當然產生的有諸多原因}，這樣啟動油壓分度盤就不會有錯位現象）

作MANUAL 時，分度盤的程式應寫成如下：

1.鬆開，鎖緊 本身就是2位電磁閥 （而且使用機械保持，所以無須煩寫）

2.鏇轉，回位寫單步的完成動作（也就是按一下按紐就可以完成其單步的完成）

3.鏇轉，回位寫成jog的動作（此動作防止在非正常的狀況下e.g.三片離合齒錯齒現象），以方便調整。（不要針對於opertor 針對於engineer）

4.寫連續動作的時候，以有一定的延時動作，以防止沒有走到位置 鬆開--鏇轉---鎖緊--回位(end)
