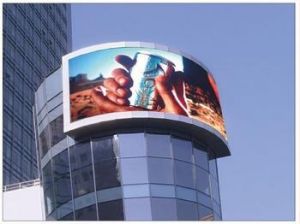

簡介
全彩led顯示屏是LED顯示屏的一種，色彩豐富：由三基色（紅、綠、藍）顯示單元板組成，紅、綠、藍各256級灰度構成16，777，216種顏色，使電子屏實現顯示色彩豐富、高飽和度、高解析度、顯示頻率高的動態圖像。
全彩LED顯示屏畫面清晰，色彩均勻，亮度高，採用超高亮度的LED，遠距離仍清晰可見。
效果好：採用非線性校正技術，圖像更清晰、層次感更強；可靠性強：採用分散式掃描技術和模組化設計技術，可靠性、穩定性更高；
顯示模式多樣化：支持多種顯示模式；
操作方便：採用通用視頻播放軟體，使系統操作十分方便。
全彩LED顯示屏系統組成
LED顯示屏是集電子、電力、計算機、通訊、信息、圖像處理、光學、材料、結構等多學科技術於一體的高科技工程產品。那么LED顯示屏主要的組成部分有哪些呢？小編為您一一介紹。
一、LED顯示屏的主要構成以較為複雜的同步全彩屏為例
1.1金屬結構框架：其作用是構成內框架，搭載顯示單元板或模組等各種電路板以及開關電源
1.2顯示單元：是LED顯示屏的主體部分，由LED燈及驅動電路構成。戶內屏就是各種規格的單元顯示板，戶外屏就是模組箱體。
1.3掃描控制板：該電路板的功能是數據緩衝，產生各種掃描信號以及占空比灰度控制信號。
1.4開關電源：將220V交流電變為各種直流電提供給各種電路。
1.5傳輸電纜：主控儀產生的顯示數據及各種控制信號由雙絞線電纜傳輸至屏體。
1.6主控制儀：將輸入的RGB數字視頻信號緩衝，灰度變換，重新組織，並產生各種控制信號。
1.7專用顯示卡及多媒體卡：除具有電腦顯示卡的基本功能外還同時輸出數字RGB信號及行，場，消隱等信號給主控儀。多媒體除以上功能外還可將輸入的模擬Video信號變為數字RGB信號(即視頻採集)。
1.8電腦及其外設備。
全彩LED顯示屏系統組件拓撲圖 二、主要功能模組
2.1視頻播出：
通過多媒體視頻控制技術和VGA同步技術，可以方便地將多種形式的視頻信息源引入計算機網路系統，如廣播電視和衛星電視信號、攝像視頻信號、錄像機VCD視頻信號、計算機動畫信息等，因而可以實現下列功能：
支持VGA顯示，顯示各種計算機信息、圖形、圖像。
支持各種輸入方式；支持PAL、NTSC等各種制式。
實時顯示彩色視頻圖像，實現現場轉播。
轉播廣播電視、衛星電視及有線電視信號。
電視、攝像、影碟等視頻信號的即時播放（VCR、VCD、DVD、LD）。
具有同時播放左右不同比例的畫面及文字的功能
2.2計算機播出：
圖文特技顯示功能：具有對圖文進行編輯、縮放、流動、動畫功能。
顯示各種計算機信息、圖形、圖像及2、3維計算機動畫併疊加文字。
播出系統配有多媒體軟體，可以靈活輸入及播出多種信息。
有多種中文字型和字型可供選擇，同時還可輸入英文、西班牙文、法文、德文、希臘文、俄文、日文等多種文字。
有多種播出方式，如：單/多行平移、單/多行上/下移、左/右拉、上/下拉、鏇轉、無級縮放等。
通知、通告、公告和新聞的編輯、和播放即時發布，並有多種字型供選擇。
2.3：網路功能：
配有標準網路接口，可與其它標準網路連網（信息查詢系統、市政宣傳網系統等）。
採集播出各資料庫實時數據，實現遠程網路控制。
通過網路系統可以進入Internet網
具有聲音接口，可接入音頻設備，達到聲像同步。
2.4：螢幕控制機：
螢幕控制機控制其對應的顯示屏顯示效果。它可以自動運行一個不斷循環的程式，根據給定的節目單去服務取得相關的顯示數據，也可以人工干預，產生螢幕上的顯示效果。螢幕上像素和螢幕控制機顯示器相應區域上的像素——對應，直接映射。
通過螢幕控制機可以手動調節顯示屏的亮度，選擇適合當前環境的灰度非線性校正數據，螢幕控制機也可以通過網路系統根據環境亮度自動調節顯示屏亮度和選擇不同的灰度非線性校正數據。
通過螢幕控制機可以調節圖像顯示的對比度、色度等。螢幕控制機將要顯示的信息傳送到視頻處理和控制單元進行視頻處理。
2.5視頻處理和控制單元：
視頻處理和控制單元完成顯示數據的圖像處理，這些處理包括：
第二級灰度非線性校正，可以自動或手動調節。
自動或手動無級亮度調節。
灰度級控制系統可以控制顯示屏顯示每基色各8位的24位數據，即各基色256級灰度。
圖像降噪處理，保證圖像更加乾淨和平滑。
圖像增強技術，圖像邊緣增強技術。
運動補償技術，色度調節功能。
2.6視覺處理：
在系統中，可以分別調整單個模組每基色的亮度，調整色平衡，基本消除馬賽克現象，所有模組和顯示模組亮度一致性好，單色顯示無視覺差。
視頻處理和控制單元將處理好的顯示信息傳送到通信模組以便長距離傳送到顯示屏上。
2.7通信模組：
通信模組保證螢幕控制機的顯示內容準確無誤地長距離傳輸到顯示屏上。通信模組對傳輸的信息進行編碼解碼處理，進行長距離傳輸和接收數據處理。通信模組將顯示信息傳送到數據分配和掃描單元上。
三、顯示屏主要工作原理
LED顯示屏通常由主控制器、掃描板、顯示控制單元和LED顯示屏體組成，主控制器從計算機顯示卡獲取一屏各像素的各色亮度數據，然後分配給若干塊掃描板，每塊掃描板負責控制LED顯示屏上的若干行（列），而每一行（列）上的LED顯示信號則用串列方式通過本行的各個顯示控制單元級聯傳輸，每個顯示控制單元直接面向LED顯示屏體。主控制器所作的工作，是把計算機顯示是配卡的信號轉換成LED顯示屏所需要的數據和控制信號格式。顯示控制單運的作用，和圖像顯示屏的情況類似，一般由帶有灰度級控制功能的移位暫存器鎖存器構成。只是視頻LED顯示屏的規模往往更大，所以應該使用集成規模更大的積體電路。掃描扳所起的作用正所謂承上啟下，一方面它接受主控制器的視頻信號，另一方面把屬於本級數據傳送給自己的各個顯示控制單元，同時還要把不屬於本級的數據向下一個級聯的掃描扳傳輸。視頻信號和LED顯示數據，在空間、時間、順序等各方面的差別，都需要有掃描板來協調。
套用範圍
展會、港口、機場、火車站、汽車站、大型體育及會展場館、智慧型交通、高速公路、銀行、廣告、電力、商業、電信、醫院、稅務、銀行、交易市場、市民廣場等幾乎所有的相關係統及行業。
全彩LED顯示屏專用LED燈珠質量指標
LED燈珠品質的重要指標主要有：
一、全彩LED顯示屏亮度
LED燈珠的亮度決定了戶外LED顯示屏的亮度，LED燈珠亮度越高，使用電流的餘量越大，對節省耗電、保持LED燈珠穩定有好處。LED燈珠有不同的角度值，在晶片亮度已定的情況下，角度越小，LED則越亮，但顯示屏的視角則越小。一般應選擇100度-110度的LED燈珠以保證全彩LED顯示屏足夠的視角。
二、全彩LED顯示屏失效率
LED顯示屏是由上萬甚至幾十萬組的紅、綠、藍三種LED燈珠組成。燈珠的失效率即便老化72個小時也不會高於萬分之一。
三、全彩LED顯示屏衰減特性
LED燈珠隨著使用時間的增加亮度會慢慢衰減。LED燈珠亮度的衰減速度與LED晶片、輔助物料、封裝工藝都有一定的關聯。一般來說，1000小時、20毫安培常溫點亮試驗後，紅色LED燈珠的衰減應小於7%，藍、綠色LED燈珠的衰減應小於10%.紅、綠、藍衰減的一致性對全彩LED顯示屏日後的白平衡影響很大，進而影響顯示屏的顯示保真度。
四、LED顯示屏抗靜電能力
由於LED燈珠是半導體器件，對靜電敏感，極易引致靜電失效，故抗靜電能力對LED顯示屏的壽命至關重要。一般來說，LED燈珠的人體靜電模式測試失效電壓不應低於2000V。
全彩LED顯示屏專用LED燈珠有哪些優勢
1、LED燈珠失效率
由於LED全彩顯示屏由上萬甚至幾十萬組紅、綠、藍三種LED燈珠組成的像素點組成，任一顏色LED燈珠的失效均會影響顯示屏整體視覺效果。一般來說，按行業經驗，在LED顯示屏開始裝配至老化72小時出貨前的失效率應不高於萬分之一(指LED器件本身原因引起的失效)。
2、LED燈珠抗靜電能力
LED燈珠是半導體器件，對靜電敏感，極易引致靜電失效，故抗靜電能力對led顯示屏的壽命至關重要。一般來說，LED燈珠的人體靜電模式測試失效電壓不應低於2000V。
3、LED燈珠衰減特性
紅、綠、藍LED燈珠均具有隨著工作時間的增加而亮度衰減的特性。LED晶片的優劣、輔助物料的好壞及封裝工藝水平的高低決定了LED燈珠的衰減速度。一般來說，1000小時、20毫安常溫點亮試驗後，紅色LED燈珠的衰減應小於10%,藍、綠色LED燈珠的衰減應小於15%.紅、綠、藍衰減的一致性對全彩LED顯示屏日後的白平衡影響很大，進而影響LED顯示屏的顯示逼真度。
4、LED燈珠亮度
LED燈珠亮度是山東LED顯示屏整屏亮度的重要決定因素。LED燈珠亮度越高，LED燈珠穩定有好處。LED燈珠有不同的角度值，在晶片亮度已定的情況下，角度越小，LED燈珠則越亮，但LED顯示屏的視角則越小。一般應選擇100度-110度的LED燈珠以保證LED顯示屏足夠的視角。針對不同點間距和不同視距的LED顯示屏，應在亮度、角度和價格上找到一個平衡點。
5、LED燈珠一致性
全彩LED顯示屏是由無數個紅、綠、藍LED燈珠組成的像素拼成的，每種顏色LED燈珠的亮度、波長的一致性決定了整個LED顯示屏的亮度一致性、白平衡一致性、色度一致性。一般來說，LED顯示屏廠家要求器件供應商提供5nm的波長範圍及1:1.3的亮度範圍的LED燈珠,這些指標可由器件供應商通過分光分色機進行分級達到。電壓的一致性一般不做要求。
全彩LED顯示屏的安裝方式
1.鑲嵌式安裝：適用於面積較小室內屏。由於安裝空間較小，為了不占用空間，根據屏體面積大小在牆體上挖出同樣大小的面積，把LED顯示屏嵌入牆體中。要求牆體為實心牆體。採用前維護的方式，成本較高。
2.壁掛式安裝：多適用於室內LED顯示屏的安裝，面積較小（10平方米以下），牆體要求是實牆體，空心磚或簡易隔擋牆均不適合此安裝方式。
3.掛式安裝：多適用於車站LED電子顯示屏、機場LED電子顯示屏等大型場所起到指示標牌作用。要求屏體面積較小。（10平方米以下）要求必須要有合適安裝的地點，如上方有橫樑或過梁處，且屏體一般情況下要加後蓋。
4.立柱式安裝：多用於戶外廣告LED電子顯示屏的安裝，視野開闊、周圍比較空曠的地方，如廣場、停車場等。根據屏體面積的大小又可以分為單立柱和雙立柱式的安裝。
5.屋頂式安裝：主要適用於戶外廣告LED電子顯示屏，安裝地點主要是建築物的屋頂，隨著建築物高度的增加要考慮的防風級別也要隨著增加。
全彩LED顯示屏的性能重要參考指標
《LED顯示屏測試方法》行業標準的發布實施，正確引導用戶去理解全彩LED顯示屏的性能指標，對規範LED顯示屏市場具有非常重要的意義。下面本文就說下常見的性能指標，你知道多少呢？LED顯示屏廠家華富成與大家一起來了解探討。
一. 最大輸出電流
目前主流的恆流源LED驅動晶片最大輸出電流多為每通道90mA左右。每通道同時輸出恆定電流的最大值對顯示屏更有意義，因為在白平衡狀態下，要求每通道都同時輸出恆流電流。
二. 恆流輸出通道數
恆流源輸出通道有8位和16位兩種規格，現在16位占主流，其主要優勢在於減少了晶片尺寸，便於LED驅動板（PCB）布線，特別是對於點間距較小的LED驅動板更有利。
三. 精確的電流輸出
一種是同一個晶片通道間電流誤差值；另一種是不同晶片間輸出電流誤差值。精確的電流輸出是個很關鍵的參數，對全彩LED顯示屏的顯示均勻性影響很大。誤差越大，顯示均勻性越差，很難使屏體達到白平衡。目前主流恆流源晶片的位間（bittobit）電流誤差一般在±3以內，片間（chiptochip）電流誤差在±6以內。
四. 數據移位時鐘
其決定了顯示數據的傳輸速度，是影響LED顯示屏的更新速率的關鍵指標。作為大尺寸顯示器件，顯示刷新率應該在85Hz以上，才能保證穩定的畫面（無掃描閃爍感）。較高的數據移位時鐘是顯示屏獲取高刷新率畫面的基礎。目前主流恆流源驅動晶片移位時鐘頻率一般都在15MHz~25MHz以上。
五. 占空比
就象上面所說的“性能原則”“只要可能，要求應由性能特性來表達，而不用設計和描述特性來表達，這種方法給技術發展留有最大的餘地”。我們認為，“占空比”純屬一個設計技術的要求，不應該做為LED顯示屏產品標準的一項性能指標；大家很明白，有哪個用戶會在意全彩LED顯示屏的驅動占空比，他們在乎的是全彩LED顯示屏的效果，而不是我們的技術實現；我們何必自己製造這種技術壁壘，限制行業的技術發展呢？
全彩LED顯示屏的最大優點就是製造不受面積大小的限制，可達幾十甚至幾百平方米以上，套用於室內/室外的各種公共場合顯示文字、圖形、圖像、動畫、視頻圖像等各種信息，而隨著全彩LED顯示屏各項性能指標的提高，全彩LED顯示屏套用會更加廣泛。
全彩LED顯示屏花屏維修方法
全彩LED顯示屏花屏故障怎么解決呢?全彩LED顯示屏花屏無法正常顯示有多種原因的，這裡對全彩LED顯示屏花屏後照明怎么維修顯示屏做一個總結。新屏裝上通電就花屏
要是新屏裝上通電就花，那可能是控制卡設定掃描不對，或排線沒有插對(檢查從控制卡到第一個板子的排線)，5V電源接錯也會出現這個問題。
使用了一段時間後花屏
要是使用了一段時間後突然發現這個現象，那除了控制卡故障外，最大的可能就是板子進水燒了晶片或電源。
還有可以試試接個DVI接口的顯示器先，看下顯示卡的DVI輸出口是否信號正常。一般靈星雨的卡的話DVI接口解析度是1024*768的。導致LED顯示屏花屏的原因，還可能是顯示卡的問題，或者驅動問題。試著把顯示屏後面的接收卡的網線拔掉按接收卡上的調試按鈕，看屏體掃描是否正常。
另外，引起全彩LED顯示屏花屏的其他原因，也提供給大家參考
一.LED顯示屏花屏無法顯示
解決方法：查看電子顯示屏供電是否正常，是否有220V強電輸入
二.LED電子顯示屏顯示不正常，花屏
解決方法：2.1LED控制卡參數設定是否正確，有沒有信號傳輸到電子顯示屏LED控制卡上;
2.2通訊線是否通訊正常，查看LED控制卡是否有信號輸入;
2.3LED控制卡5V供電是否正常;
三.電子顯示屏部分屏體顯示不正常，如黑屏，花屏
解決方法：查看顯示異常的屏體電源是否正常工作;信號傳輸線故障;屏體單個模組故障。
四.輸出有問題
4.1檢測輸出接口到信號輸出IC的線路是否連線或短路。
4.2檢測輸出口的時鐘鎖存信號是否正常。
4.3檢測最後一個驅動IC之間的級連輸出數據口是否與輸出接口的數據口連線或是否短路。
4.4機箱散熱不好，導致顯示卡溫度升高所致。
五.排除散熱問題
解決的方法:檢查風扇運轉是否正常，給風扇加油，清理機箱內的灰塵，解決散熱問題後故障即可排除。
六.重灌系統，顯示卡或者顯示器不支持高解析度所致
解決方法：6.1重啟電腦，連續按F8鍵，在高級啟動選單，選擇進入“安全模式”回車登入系統，然後在windows下進入顯示設定，選擇16色狀態後，點擊“套用”按鈕，點擊“確定”按鈕。
6.2重新啟動電腦，在windows正常模式下，進入設備管理器，刪除顯示卡驅動程式，重新啟動電腦即可
以上就是全彩LED顯示屏花屏原因及解決辦法的介紹。從簡單到複雜、從基本開始入手進行排查，就一定可以解決問題。實在不行請售後服務支持。
八大判斷LED顯示屏質量標準
一、最大亮度
指在一定環境照度下，LED電子大螢幕各基色在最高灰度級、最高亮度時的亮度。簡而言之就是使用軟體設定顯示屏為白色255級時使用光槍在法線方向上所測得的亮度。
對於戶外LED電子大螢幕根據使用的環境，對最大亮度會有不同的要求，因為在環境光線比較強的場合，就要求LED顯示屏的亮度要高一些，才能讓民眾看清楚畫面上顯示的內容。一般情況下，顯示屏坐南朝北對最大亮度要求低一些，只要達到4000CD/m2就能滿足要求，而坐北朝南的顯示屏則要求整屏亮度能達到7000CD/m2，朝東和朝西與朝南的要求是一樣的，因為都會有一部份的時間太陽光會直接照射到LED電子大螢幕上。理論上亮度要求大於5500CD平米亮度就足夠了。
二、色溫
當我們在顯示屏上看到圖像顏色跟素材不一致或有差別時，這時我們的畫面就嚴重失真，這就跟LED電子大螢幕白平衡的色溫有關，如果人眼直接觀看顯示屏則其白平衡的色溫值在6500至8000K之間比較合適，而如果是電視台轉播所使用的顯示屏，則屏體實際色溫需調節至5500K左右，這樣通過攝像機錄製轉播出來後顯示屏上的畫面才是真實的。
三、刷新率
刷新率指的是LED電子大螢幕顯示信息每秒鐘被完整顯示的次數。刷新頻率過低，人眼觀看LED顯示會有抖動的現象，通常我們在使用相機拍攝時會看到掃描線出現。通常人眼對刷新頻率的要求為300Hz以上，即刷新率只要超過300Hz，用肉眼觀看LED電子大螢幕都不會有抖動的感覺，而如果使用相機去拍攝的話根據不同相機的不同設定，一般最少要求600Hz以上才能抓拍不到掃描線。高刷新可以提高顯示屏的亮度和色彩逼真效果。用數位相機就可以檢測出來，如果是高刷新，相機所拍出的圖片很清晰，沒有雪花點和掃描線。這一指標在租賃屏和電視轉播時尤其重要。
四、波長
波長決定顏色是否純正，顏色是否一致。分辨辦法很簡單；如果沒有專業設備，怎樣用眼睛分辨？
4.1、整屏打出白色，螢幕應該是純白色，沒有任何其它雜色。如果您認為有一點偏紅或者偏藍，就證明顯示屏材料和工藝質量控制等都有問題。使用時間久了，會越來越嚴重。
4.2、打出紅、綠、藍單色，中心波長的顏色就是平時我們說的正藍正紅正綠，如果深一點或者淺一點的顏色，證明是偏波長。如果某一顏色不一致，證明是波差太大，優質顯示屏在中心波長的範圍內，藍綠波差控制在3nm，紅色波差小於5nm。
五、發光管的視角
發光管的發光視角是指觀察方向的亮度下降到LED顯示屏法線方向亮度的二分之一時，同一平面兩個觀察方向與法線方向所成的夾角。分為水平視角和垂直視角。
對於戶外LED廣告屏一般使用直插橢圓發光管或者貼片發光管，橢圓發光管具有角度小、亮度高等特點，而貼片發光管的垂直視角要遠大於橢圓管，但其亮度要小於橢圓發光管，從使用者的角度來說應根據LED電子大螢幕的客群面及周邊的光環境來選擇不同視角的發光管。對於室內LED電子大螢幕因其亮度要求低，客群面一般較廣，所以貼片發光管是最佳的選擇。需要說明的是，現在市場有部分發光管的製造商為降低成本，迷惑使用者，把發光管的亮度做得比較高，而視角做得比常規的發光管視角小，這會導致LED電子大螢幕正面看亮度非常高，但是側面比較大的角度觀看就出現看不清圖像的情況。小尺寸的LED晶片為了提高亮度，通常採用小角度的封裝。大尺寸的不需要小角度封裝，因為不需要那么高的亮度。所以，大角度(110)高亮度低電流才是最好的。
六、電路設計
電路板的設計及用料對LED顯示屏的穩定性和顯示效果有至關重要的作用。主要有以下幾個方面的要求：
6.1、用料方面的要求：PCB板厚，一般使用1.6mm的厚度；材質：FR-4玻璃纖維板，一些廠家為了降低成本可能會使用FR-2的紙基板；銅箔厚度：銅箔的厚度對PCB板的散熱及線路的穩定性有著不可忽視的作用，正常的銅箔厚度是35um(1Oz)，而有些廠家會使用18um(0.5Oz)的銅箔厚度來以次充好；那么作為消費者怎么來辨別呢？可以拿一塊空的PCB通過重量來區別，正常情況下，越重越好。
6.2、設計方面的幾個關鍵點：接外掛程式，接外掛程式是指模組與模組之間的連線件，現在市場上用得比較多的主要有兩種，一種是牛角，一種是排針。牛角的優點是通過兩個卡位能卡住排線，不容易出現因接外掛程式問題而引起的故障；有關電解電容和鉭電容的選擇，對於要求長壽命的場合，鉭電容無疑是首選，對於要求低價的場合，電解電容是首選。
七、自動化生產設備
LED電子大螢幕裡面大部分為電子元器件，而靜電對電子元器件有非常大的危害，有時靜電直接擊穿元器件使之損壞，有時它不直接擊穿，但是留下隱患，帶來的副作用就是元器件使用一段時間之後就損壞了。在電子製造業中，對於人工靜電的處理人們想到了很多的辦法，包括戴靜電環、穿靜電衣、使用無塵車間等等。實際上最有效的方法就是儘量避免人手去接觸電子元器件，而自動化設備的使用實現了這個目的。
八、平均功耗
平方功耗是指一平方米麵積的LED電子大螢幕所產生的功耗，我們平時說的電量的單位為瓦/小時。比如一平方米LED電子大螢幕的使用功耗是300瓦，則此顯示屏每一平方米的每個小時會消耗300瓦/小時的電，也即是我們常說的0.3度電。LED電子大螢幕的功耗一般會有兩個指標，一個是最大功耗，一個是使用功耗。最大功耗是指LED電子大螢幕最大亮度時的功耗，怎樣用眼睛分辨最大功耗的大小？方法很簡單：看箱體後邊的電源數量，乘以每個電源的最大功率，根據箱體的大小就可以計算出平米最大功耗，一般使用的電源有兩種，200W和300W電源。
