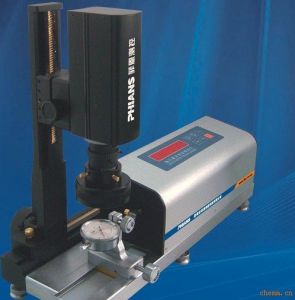

光柵式指示表檢定儀

光柵式指示表檢定儀

光柵式指示表檢定儀是是光機電一體化的高科技產品,儀器採用最新技術設計、精度高、功能強、操作簡易。整個儀器機體積小、重量輕、攜帶方便。儀器自帶大螢幕漢字液晶和微型針式印表機。它經濟實用、具有很高的性價比。

一、指示表檢定之現狀
隨著科學技術的發展,電子式數位化並利用微機進行數據處理的計量儀器、裝置得到廣泛套用,並在逐步替代老式傳統的純機械式儀器。用於檢定各類指示表示值誤差的SJ2000型光柵式指示表檢定儀就是一例。指示表國家計量檢定規程JJG34—2008明確規定,首先使用數顯式指示表檢定儀,而機械式百分表檢具和千分表檢定儀,由於其工作效率很低,分辨能力不高而位次席
國外公司(德國、日本)也有同類產品在我國展銷,但由於價格昂貴(性能與國內產品相同),維修困難,很少有人問津。
二、光柵式指示表檢定儀的工作原理
 光柵式指示表檢定儀是利用光柵測長原理,把直線位移變成電信號,經前置放大、分相、整形、電子細分,將脈衝信號進行記數和顯示,並利用微處理器進行數據處理,最後由微型印表機列印出檢定數據和結果。其框圖如下。
光柵測長的原理是將光源發出的光,通過望遠系統變為平行光,照射到柵線面相對的透射式標尺光柵和指示光柵上,當標尺光柵相對固定的指示光柵沿柵線垂直方向移動時,則所產生的明暗相間的莫爾條紋沿柵線方向移動。兩塊光柵尺相對移動一個柵距,莫爾條紋的光強周期地變化一次,並掃過安放在指示光柵前的四隻光電元件,從而產生兩路正弦電信號,經電路系統處理後,變成脈衝信號。由於儀器測桿與標尺光柵剛性連線,故測桿位移L與脈衝信號的關係可用下式表達
L=A?N=
式中,A—脈衝當量;n—電路細分能力;k—光柵線紋密度;N—脈衝數。
脈衝當量是每一個脈衝相當的位移尺寸。設n=100,k=100,N=1,則
L= ×1=0?1μm
上式說明,當採用100線光柵時,電信號經過100細分後,測桿每移動0?1μm,電路將給出一個電脈衝。由微機記取脈衝數即可準確地得到被測尺寸大小。
三、代表產品
SJ3000光柵式指示表檢定儀 SJ3000光柵式指示表檢定儀(電動) SJ2000光柵式指示表檢定儀(全自動)
ZJ-G型數顯指示表檢定儀 SZJ-G型數控指示表檢定儀 FT-50型全自動指示表檢定儀
四、結構原理
本儀器包括光柵感測器(含三種夾具)、機器視覺系統、精密光電測控系統、高速計算機、印表機、檢定軟體
五、技術參數
測 量 范 圍: 0-50mm
示值解析度 : 0.1μm
自動讀表精度: 優於0.1分度
自動檢定速度: 每點0.5S
工 作 環 境: (20+5)℃ 相對濕度(50-70)%
電 源:AC220V 50HZ
示 值 誤 差: 0-10mm:任意2mm內≤0.5μm 全程最大誤差≤0.8μm
0-50mm:任意2mm內≤0.5μm 任意10mm內≤0.8μm
全程最大誤差≤2.0μm 全程回程誤差≤0.5μm
