產品說明

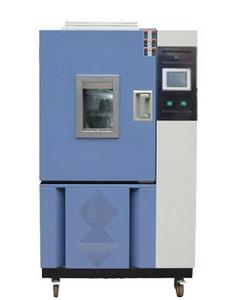

雙85測試試驗箱可做太陽能光伏組件、電池片、光伏產品的高低溫循環、濕凍、濕熱(雙85)、試驗。是主要用與光伏行業,及太陽能行業的必備測試設備,用於測試光伏組件,主要是單晶矽組件,地面用晶體矽光伏組件,地面用薄膜光伏組件等一系列的光伏組件進行試驗可以再現環境所產生的破壞。
光伏組件(太陽能電池板)的設計使用年限大約是20~30年,而可靠性中的熱性能試驗是模擬地面用光伏組件的設計驗證,讓組件能夠在一般氣候下長期操作20年以上,規範要求組件需進行:Thermal cycle test熱循環測試(-40℃~+85℃ 50~200次,最長1200H)、Humidity-freeze test濕冷凍測試(85℃ 85%~-40℃ 10次,約240H )、Damp Heat濕熱測試 (85℃ 85%,1000H),以確認組件能夠承受高溫高濕之後隨之的負溫度影響,以及對於溫度重複變化時引起的疲勞和熱失效,另外確定光伏組件曝露在高濕度下而產生的熱應力及能夠抵抗濕氣長期滲透之能力.其試驗設備設計與能力需滿足IEC61215、IEC61646 的相關溫濕度變化曲線的要求。滿足試驗標準
本產品滿足IEC61215、IEC 61646、GB/T19394-2003、 GB/T9535-1998、GB/T6492-1986、GB/T6494、GB/T6497、SJ/T2196; IEC61345-1998; IEC61646、GB 10592—89、GB10586-89等相關光伏組件標準
選型
BJYSL-DHS-100450×450×5001150×900×1650
BJYSL-DHS-225500×600×7501200×1100×1900
BJYSL-DHS-500700×800×9001350×1280×2200
BJYSL-DHS-800800×1000×10001450×1480×2300
BJYSL-DHS-0101000×1000×10001650×1480×2300
型號 | CLM-GFJS-500 | CLM-GFJS-500 | CLM-GFJS-500 | CLM-GFJS-500 | CLM-GFJS-500 |
工作尺寸 | 450×450×500 | 500×600×750 | 700×800×900 | 1000×800×1000 | 1000×1000×1000 |
性能指標
溫度範圍 | -40℃~100℃ |
濕度範圍 | 30%~98% |
溫度波動度 | ≤±0.5℃ |
溫度偏差 | ≤±2.0℃ |
濕度偏差 | +2% -3% |
升溫速率(空載) | ≥3℃/min |
降溫速率(空載) | ≥1℃/min |
風速 | 2m/s |
保溫圍護結構 | 外壁材料:Q235靜電噴塑處理 內壁材料:SUS304 不鏽鋼鏡面板 箱體保溫材料:超細玻璃纖維棉,保證試驗箱外表面不結霜,不凝露 門保溫材料:超細玻璃纖維棉 內膽部分整體全部拼接和焊接,保證試驗室強度和滲露 底座採用8號槽鋼組成格線狀並焊接而成,保證底部的承重 |
空氣調節通道 | 循環風機: 3個 ,採用長軸電機驅動+多翼式離心風葉 加熱器、蒸發器、溫度感測器等 |
試驗箱標準配置 | 觀察窗:透明電熱膜中空鋼化玻璃1個 照明燈:節能照明燈1個;測試接口: Φ50mm標準測試孔 |
大門 | 單開鉸鏈門(左鉸鏈,右把手),門尺寸W700×H900mm;窗框/門框防凝露電熱裝置;採用矽橡膠密封條密封 |
控制臺 | 7英寸液晶顯示觸控螢幕控制器、電源開關 |
機械室 | 制冷機組、接水盤、排水孔 水冷凝器 |
配電控制櫃 | 配電板、排風扇 |
加熱器 | 鎳鉻合金電熱絲式加熱器+不鏽鋼鎧裝加熱器;加熱器控制方式: SSR(固態繼電器),連續PID調節 |
加濕器 | 不鏽鋼外置式鍋爐加濕器 |
加水裝置 | 自動 |
電源線及排水孔 | 位於箱體背面 |
冷凝器進出水管 | 位於箱體背面 |
製冷系統
工作方式及原理 | 機械壓縮單級雙二元復疊製冷方式 製冷部份是設備產生冷源的主要部份,為設備的降溫、低溫和恆溫、除濕等提供所需的冷量。根據設備的試驗狀態不同,製冷系統自動開啟,為相應試驗過程提供冷量,從而達到滿足設備的性能指標的目的。製冷系統的設計套用能量調節技術,從而保證在制冷機組正常運行的情況下對製冷系統的能耗及製冷量進行調節,使製冷系統的運行費用下降到較為經濟的狀態。 |
製冷壓縮機 | 原裝法國泰康全封閉式壓縮機 |
蒸發器 | 通道翅片管式換熱器+壁管式蒸發器 通道翅片管式蒸發器位於試驗箱背面的風道夾層內,由循環風機強制通風,快速換熱。 採用雙端進氣的方式,保證低溫工作時溫度的均勻性 |
冷凝方式 | 強制風冷卻 |
節流裝置 | 毛細管或膨脹閥---丹佛斯 |
冷凝器 | 不鏽鋼釺焊板式換熱器 換熱器由若干片壓製成人字型波紋的耐腐蝕不鏽鋼薄片組成,相鄰的一對不鏽鋼片波紋方向相反,波紋背線彼此相交構成大量的接觸焊點,由於複雜的接觸交叉網路通道使兩側流體形成紊流,加大提高了換熱強度,同時強烈的紊流和光滑的不鏽鋼表面使釺焊板式換熱交換的通道內表面不易結垢,採用此換熱器克服了以往國產高低溫試驗箱此部件尺寸大、換熱差、效率低等缺點,同時系統阻力也降低到最低限度。 |
制冷機控制方式 | 控制系統根據試驗條件自動調節製冷系統的運行工況;壓縮機回氣冷卻迴路 |
製冷劑 | R404a+R23,無氟環保 |
電氣控制系統
控制器 | 西門子PLC |
顯示器 | 7英寸彩色液晶觸控螢幕 |
運行方式 | 程式方式、定值方式 |
設定方式 | 中文選單、觸控螢幕方式輸入 |
程式容量 | 程式容量:可編輯30個程式,每個程式最大50段,可設99個循環,程式可連結。 |
操作界面 | 觸控螢幕中文界面,有監控設定(定值/程式)、趨勢圖表、程式設定、程式管理、程式編輯、實時報警等 |
解析度 | 溫度:0.1℃;濕度:0.1%;時間:1min |
溫濕度控制方式 | 抗積分飽和PID控制;BTC平衡調溫控制方式 |
溫濕度測量 | 採用PT100鉑金熱電阻溫濕度感測器 |
附屬功能 | 故障報警及原因、處理提示功能、斷電保護功能、上下限溫度保護功能、定時功能、自診斷功能。 可用USB接口用隨身碟導出所有數據在任何一台電腦上進行數據列印 |
