傳力補償器

傳力補償器，主要用於電廠水平布置矩形截面煙風道，用來吸收較大橫向位移及少量的軸向位移。補償器內部設鉸鏈滑槽構件，可以將補償器中間管段（含結構件，保濕等）的重量傳遞至兩端管道，簡化管道的吊架布置。

概況

傳力補償器Force transmission compensation：
本系列傳力補償器為複式形式，主要用於電廠水平布置矩形截面煙風道，用來吸收較大橫向位移及少量的軸向位移。補償器內部設鉸鏈滑槽構件，可以將補償器中間管段（含結構件，保濕等）的重量傳遞至兩端管道，簡化管道的吊架布置。
補償器波紋管採用UV波，圓角（參見《矩形圓角補償器（UV波）》），考慮到實際適用場合，刪除了部分小口徑及大口徑規格：實際編目從1500×1000~5000×4200，共52個規格。

性能參數

1、使用壓力（p):-30~30kPa

傳力補償器補償量

2\、使用溫度（t）：≤400℃
3、波紋管材質
常用高耐候鋼09CuCrNi-A(GB4171)、奧氏不鏽鋼0Cr19Ni9(GB3280)及普通碳素鋼 Q235-A(GB700)
高耐候鋼耐大氣腐蝕性能好，性價比較高，推薦使用。
4、補償量

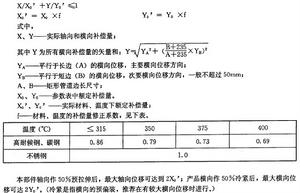

同時吸收軸向及橫向補償量時，應滿足下式：見右圖

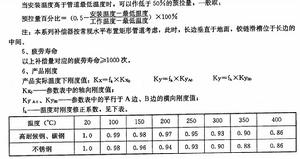

5、疲勞壽命見右圖

疲勞壽命|產品剛度

6、產品剛度見右圖
7、連線方式
內插焊，即管道插入補償器接口內，插入量為20mm.

訂貨時需要提供的參數

矩形管道的外徑（A×B);
波紋管材質，默認採用高耐候鋼，當採用其他材料時須說明。
